Гидроцилиндр стрелы (правый) — HITACHI UH083

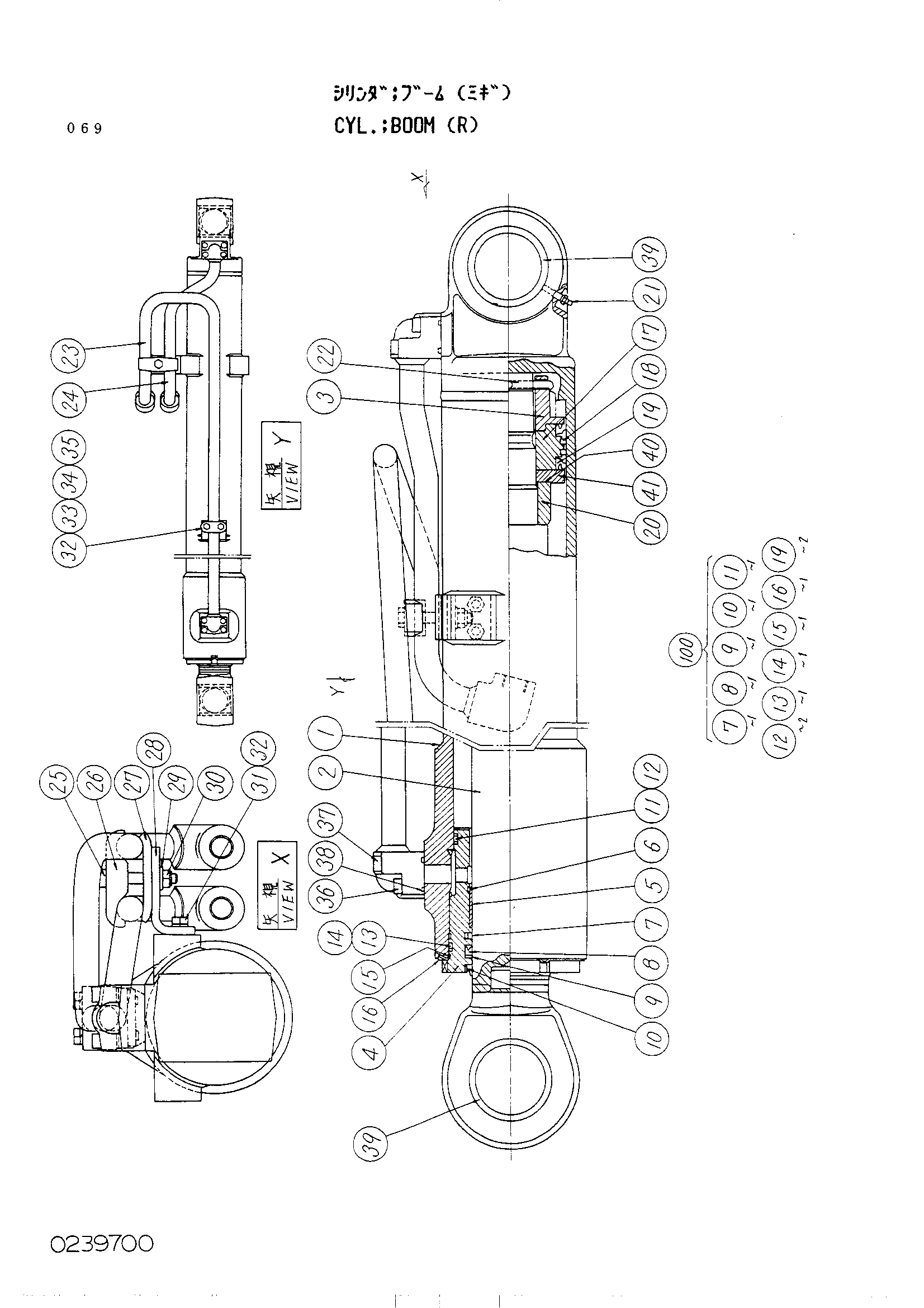

Заводская схема «Гидроцилиндр стрелы (правый)» для HITACHI UH083. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4161796 | Гидроцилиндр стрела (правый) | 1 | |
| 1 | 0239801 | Трубка гидроцилиндр стрела | 1 |
| 2 | 0239802 | Шток поршня стрела | 1 |
| 3 | 4511919 | Корончатая гайка | 1 |
| 4 | 0239803 | Головка гидроцилиндр | 1 |
| 5 | 0141005 | Втулка | 1 |
| 6 | 0237407 | Кольцо | 1 |
| 7 | 4103704 | Кольцо | 1 |
| 8 | 0105301 | U-образная манжета | 1 |
| 9 | 0237419 | Опорное кольцо | 1 |
| 10 | 0237420 | Грязесъёмное кольцо | 1 |
| 11 | 4038304 | Уплотнительное кольцо | 1 |
| 12 | 0239804 | Опорное кольцо | 2 |
| 13 | 4031027 | Уплотнительное кольцо | 1 |
| 14 | 4510854 | Опорное кольцо | 1 |
| 15 | 4049565 | Уплотнительное кольцо | 1 |
| 16 | 4510856 | Стопорная шайба | 1 |
| 17 | 0239805 | Поршень | 1 |
| 18 | 4510865 | Поршневое кольцо | 2 |
| 19 | 4085439 | U-образная манжета | 2 |
| 20 | 0239806 | Подшипник кхсхион | 1 |
| 21 | 4009445 замена: J75481 | Штуцер | 1 |
| 22 | 4511918 | Шплинт | 1 |
| 23 | 0239701 | Трубка в сборе | 1 |
| 24 | 0239702 | Трубка в сборе | 1 |
| 25 | 0208316 | Болт | 1 |
| 26 | 0208317 | Держатель | 1 |
| 27 | 0208318 | Держатель | 1 |
| 28 | 0208319 | Пластина | 1 |
| 29 | 0208320 | Шайба | 1 |
| 30 | 0208321 | U-образная гайка | 1 |
| 31 | 0208322 | Болт | 2 |
| 32 | A590910 | Пружинная шайба | 4 |
| 33 | 0208323 | Держатель | 1 |
| 34 | 0208324 | Болт | 2 |
| 35 | 0208325 | Гайка | 1 |
| 36 | M341040 | Болт с внутренним шестигранником | 4 |
| 37 | 0145707 | Болт с внутренним шестигранником | 4 |
| 38 | 4506430 | Уплотнительное кольцо | 2 |
| 39 | 0208326 | Втулка пальца | 2 |
| 40 | 0239809 | Регулировочная шайба | 1 |
| 41 | 0239810 | Держатель у-ринг | 2 |
| 100 | 4163813 | Комплект уплотнение(стрела) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH083 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
