Подъём гидроцилиндр (правый)<погрузчик> — HITACHI UH083

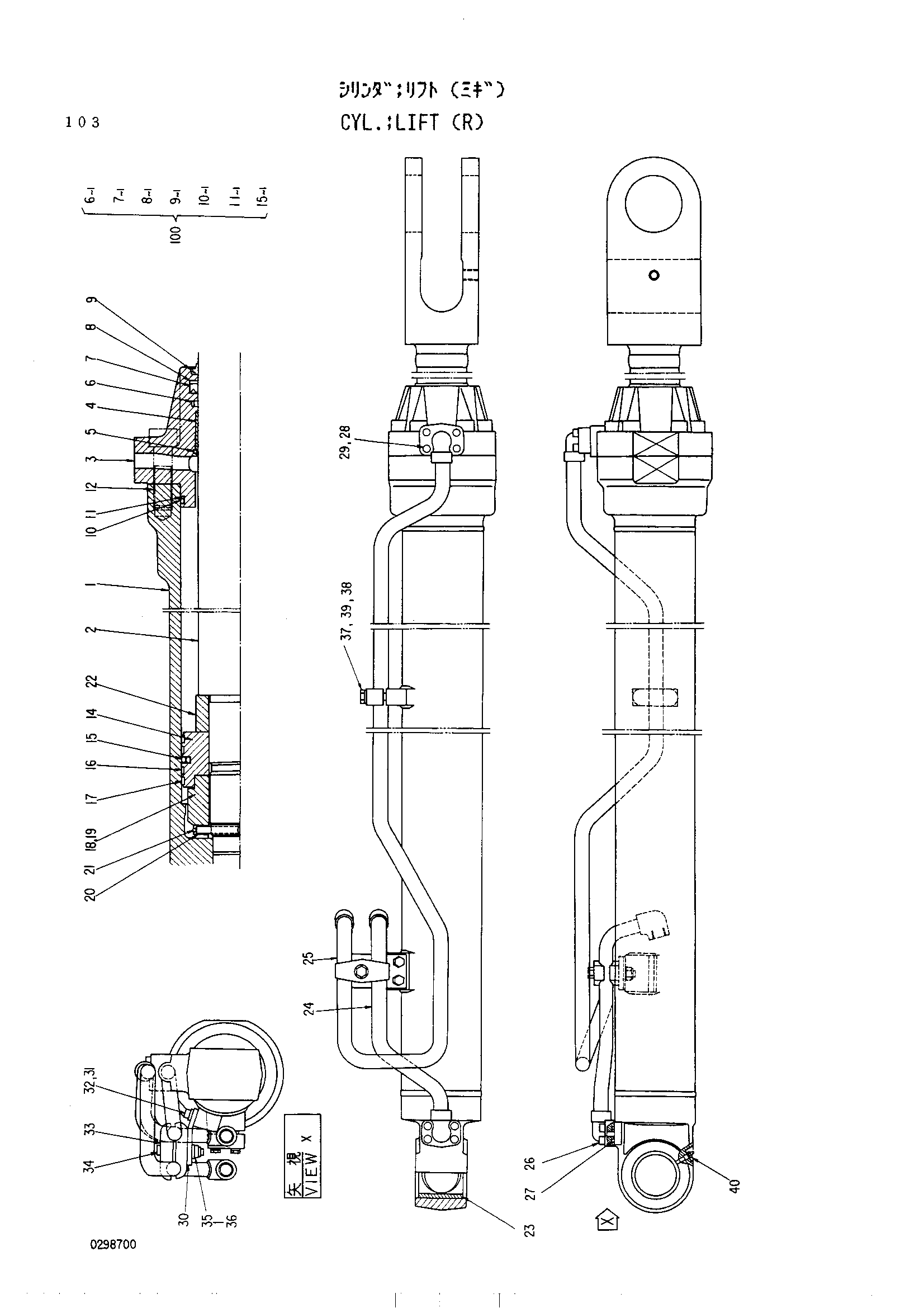

Заводская схема «Подъём гидроцилиндр (правый)<погрузчик>» для HITACHI UH083. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4180646 | Гидроцилиндр. подъём (правый) | 1 | |
| 1 | 0298701 | Труба гидроцилиндра (погрузчик) | 1 |
| 2 | 0298702 | Шток поршня (погрузчик) | 1 |
| 3 | 0298703 | Головка гидроцилиндра (погрузчик) | 1 |
| 4 | 0236904 | Втулка | 1 |
| 5 | 0236905 | Стопорное кольцо | 1 |
| 6 | 0151902 | Кольцо | 1 |
| 7 | 0146407 | У-ринг | 1 |
| 8 | 0236919 | Опорное кольцо | 1 |
| 9 | 0236920 | Грязесъёмное кольцо | 1 |
| 10 | A811125 | Уплотнительное кольцо | 1 |
| 11 | 0298704 | Кольцо бакк-уп (погрузчик) | 1 |
| 12 | 0224117 | Болт с внутренним шестигранником | 8 |
| 14 | 0254304 | Поршень | 1 |
| 15 | 0254305 | Уплотнительное кольцо | 1 |
| 16 | 0254306 | Кольцо | 2 |
| 17 | 0254309 | Кольцо | 2 |
| 18 | 0237413 | Регулировочная шайба | 1 |
| 19 | 0254307 | Гайка | 1 |
| 20 | 0237411 | Палец | 1 |
| 21 | 0237412 | Стопорное кольцо | 1 |
| 22 | 0298705 | Амортизирующий подшипник (погрузчик) | 1 |
| 23 | 0208326 | Втулка пальца | 1 |
| 24 | 0254311 | Трубка (стрела гидроцилиндр.) | 1 |
| 25 | 0298706 | Трубка (погрузчик) | 1 |
| 26 | M341032 | Болт с внутренним шестигранником | 4 |
| 27 | 4104498 | Уплотнительное кольцо | 1 |
| 28 | 0150616 | Болт с внутренним шестигранником | 4 |
| 29 | 4070049 | Уплотнительное кольцо | 1 |
| 30 | 0254313 | Пластина | 1 |
| 31 | 0236913 | Болт | 2 |
| 32 | 0236914 | Пружинная шайба | 2 |
| 33 | 0236915 | Держатель | 2 |
| 34 | 0254312 | Болт | 1 |
| 35 | 0236918 | У-нут | 1 |
| 36 | 0236917 | Шайба | 1 |
| 37 | 0242610 | Держатель | 1 |
| 38 | 0242611 | Болт | 2 |
| 39 | A590910 | Пружинная шайба | 1 |
| 40 | J75481 | Штуцер | 1 |
| 100 | 4193550 | Комплект уплотнение (погрузчик) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH083 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
