Основные гидролинии (2) — HITACHI UH083

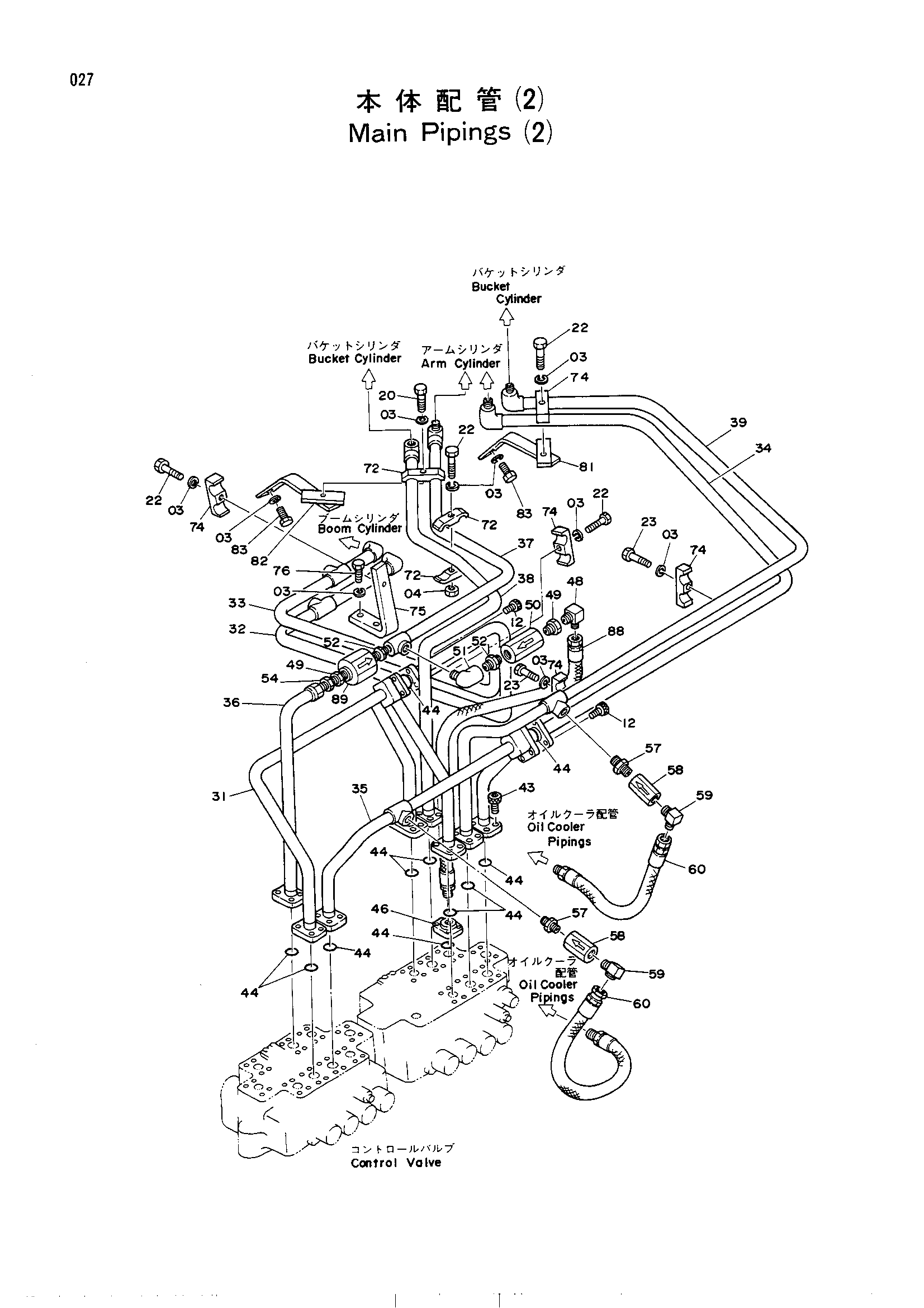

Заводская схема «Основные гидролинии (2)» для HITACHI UH083. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | A590912 | Пружинная шайба | 13 |
| 04 | J950012 | Гайка | 1 |
| 12 | M341240 | Болт с внутренним шестигранником | 8 |
| 20 | J901255 | Болт | 1 |
| 22 | J901265 | Болт | 4 |
| 23 | J901270 | Болт | 2 |
| 31 | 8023036 | Трубка | 1 |
| 32 | 8023037 | Трубка | 1 |
| 33 | 7011183 | Трубка | 1 |
| 34 | 8023038 | Трубка | 1 |
| 35 | 8023039 | Трубка | 1 |
| 36 | 9715375 | Трубка | 1 |
| 37 | 9715377 | Трубка | 1 |
| 38 | 7012711 | Трубка | 1 |
| 39 | 7012712 | Трубка | 1 |
| 43 | M341032 | Болт с внутренним шестигранником | 36 |
| 44 | A811035 | Уплотнительное кольцо | 11 |
| 46 | 4062226 | Фланец | 1 |
| 48 | 94-1404 | Угловой штуцер | 1 |
| 49 | 94-1604 | Переходник | 2 |
| 50 | 4130714 замена: 9065510 | Обратный клапан | 1 |
| 50 | 9065510 замена: 9065510 | Обратный клапан | 1 |
| 51 | 94-0633 | Угловой штуцер | 1 |
| 52 | 94-1904 | Адаптер | 2 |
| 54 | 94-1304 | Адаптер | 1 |
| 57 | 94-1903 | Адаптер | 2 |
| 58 | 9034570 | Обратный клапан | 2 |
| 59 | 94-1403 | Угловой штуцер | 2 |
| 60 | 4054351 | Шланг | 2 |
| 72 | 4053596 | Хомут трубки | 3 |
| 74 | 4153488 | Хомут трубки | 5 |
| 75 | 4128668 | Кронштейн | 1 |
| 76 | J901235 | Болт | 2 |
| 81 | 9715373 | Кронштейн(правый) | 1 |
| 82 | 9715374 | Кронштейн(левый) | 1 |
| 83 | J901230 | Болт | 4 |
| 88 | 4150734 | Шланг | 1 |
| 89 | 4151067 | Клапан замедленного возврата | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH083 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
