Гидроцилиндр рукояти — HITACHI UH083

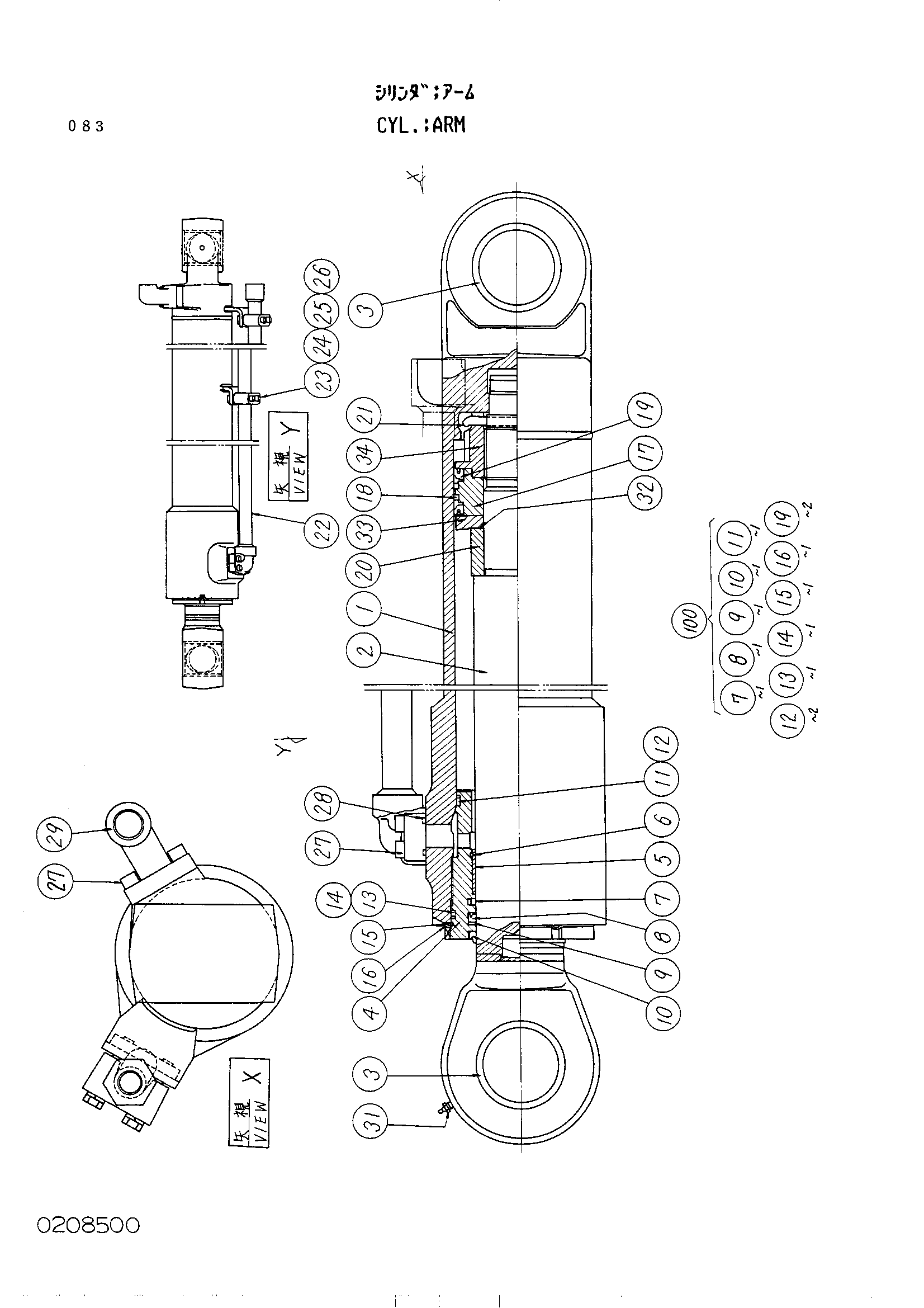

Заводская схема «Гидроцилиндр рукояти» для HITACHI UH083. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4132364 | Рукоять гидроцилиндр. | 1 | |
| 1 | 0208501 | Труба гидроцилиндра рукоять | 1 |
| 2 | 0208502 | ROD;PISTON ARM | 1 |
| 3 | 0208525 | Втулка пальца | 2 |
| 4 | 0208503 | Головка гидроцилиндра | 1 |
| 5 | 4510821 | Втулка | 1 |
| 6 | 0208504 | Кольцо | 1 |
| 7 | 0208505 | Кольцо | 1 |
| 8 | 4070021 | У-ринг | 1 |
| 9 | 0208522 | Опорное кольцо | 1 |
| 10 | 0208507 | Грязесъёмное кольцо | 1 |
| 11 | 4031027 | Уплотнительное кольцо | 1 |
| 12 | 0208508 | Опорное кольцо | 2 |
| 13 | 4058180 | Уплотнительное кольцо 1B-P145 | 1 |
| 14 | 0133707 | Опорное кольцо | 1 |
| 15 | 0208509 | Уплотнительное кольцо | 1 |
| 16 | 0208510 | Стопорная шайба | 1 |
| 17 | 0208523 | Поршень (рукоять) | 1 |
| 18 | 4009436 | Поршневое кольцо | 2 |
| 19 | 0133505 | У-ринг в сборе | 2 |
| 20 | 0208513 | Амортизирующий подшипник | 1 |
| 21 | 0208514 | Шплинт | 1 |
| 22 | 0208515 | Трубка (рукоять гидроцилиндр.) | 1 |
| 23 | 0208316 | Болт | 4 |
| 24 | 0208516 | Пружинная шайба | 4 |
| 25 | 0189406 | Держатель | 2 |
| 26 | 0176107 | Гайка | 2 |
| 27 | 0150616 | Болт с внутренним шестигранником | 8 |
| 28 | 984614 | Уплотнительное кольцо | 2 |
| 29 | 0208517 | Соединение | 1 |
| 31 | 4009445 замена: J75481 | Штуцер | 1 |
| 32 | 0208519 замена: 0208524 | Регулировочная шайба | 1 |
| 32 | 0208524 замена: 0208524 | Регулировочная шайба | 1 |
| 33 | 0208520 | Держатель у-ринг | 1 |
| 34 | 0208521 | Гайка (рукоять гидроцилиндр.) | 1 |
| 100 | 4153205 | Комплект уплотнение (рукоять) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH083 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
