Гидроцилиндр рукояти <погрузчик> — HITACHI UH083

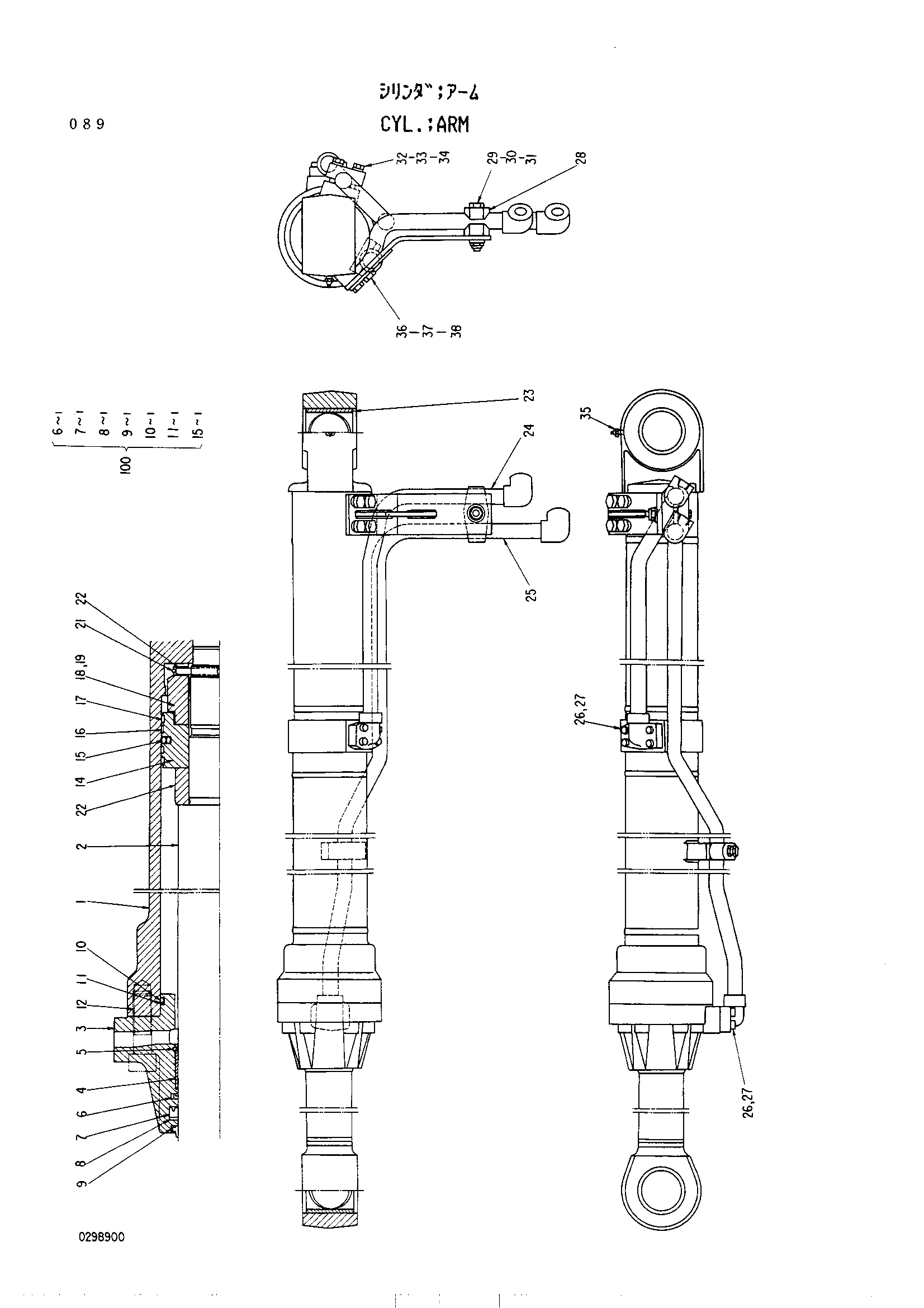

Заводская схема «Гидроцилиндр рукояти <погрузчик>» для HITACHI UH083. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4180648 | Гидроцилиндр рукояти (погрузчик) | 1 | |
| 1 | 0298901 | Труба гидроцилиндра (погрузчик) | 1 |
| 2 | 0298902 | Шток поршня (погрузчик) | 1 |
| 3 | 0298903 | Головка гидроцилиндра (погрузчик) | 1 |
| 4 | 0242604 | Втулка | 1 |
| 5 | 0208604 | Стопорное кольцо | 1 |
| 6 | 0174506 | Кольцо | 1 |
| 7 | 0208605 | У-ринг | 1 |
| 8 | 0208606 | Опорное кольцо | 1 |
| 9 | 0208607 | Грязесъёмное кольцо | 1 |
| 10 | 4094900 | Уплотнительное кольцо | 1 |
| 11 | 0298904 | Кольцо баккуп (погрузчик) | 1 |
| 12 | 4094801 | Болт | 8 |
| 14 | 0298905 | Поршень (погрузчик) | 1 |
| 15 | 0240915 | Уплотнительное кольцо | 1 |
| 16 | 0298906 | Кольцо (погрузчик) | 2 |
| 17 | 0298907 | Кольцо (погрузчик) | 2 |
| 18 | 0298908 | Регулировочная шайба (погрузчик) | 1 |
| 19 | 0298909 | Гайка (погрузчик) | 1 |
| 20 | 0258209 | Палец | 1 |
| 21 | 0258210 | Кольцо | 1 |
| 22 | 0298910 | Амортизирующий подшипник (погрузчик) | 1 |
| 23 | 0140808 | Втулка | 2 |
| 24 | 0298911 | Трубка (погрузчик) | 1 |
| 25 | 0298912 | Трубка (погрузчик) | 1 |
| 26 | M341032 | Болт | 8 |
| 27 | 4104498 | Уплотнительное кольцо | 2 |
| 28 | 0236915 | Держатель | 2 |
| 29 | 0254312 | Болт | 1 |
| 30 | 0236917 | Шайба | 1 |
| 31 | 0236918 | У-нут | 1 |
| 32 | 0242610 | Держатель | 1 |
| 33 | 0242611 | Болт | 2 |
| 34 | A590910 | Пружинная шайба | 2 |
| 35 | J75481 | Штуцер | 1 |
| 36 | 0236913 | Болт | 4 |
| 37 | 0163408 | Пружинная шайба | 4 |
| 38 | 0298913 | Кронштейн (погрузчик) | 1 |
| 100 | 4193551 | Комплект уплотнение (погрузчик) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH083 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
