Каталог запчастей HITACHI
Гидромотор поворота <N.E детали> — HITACHI UH083

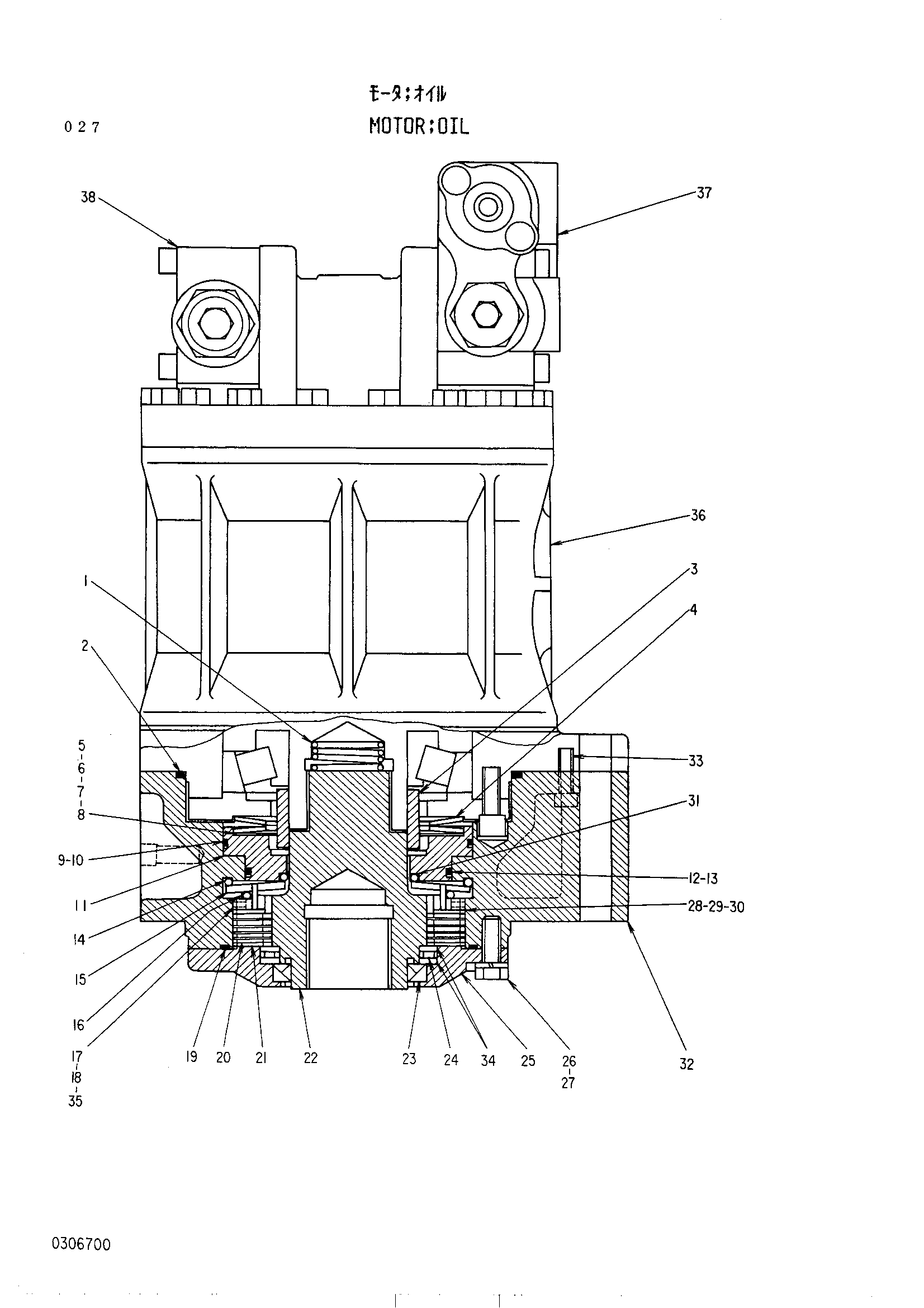

Заводская схема «Гидромотор поворота <N.E детали>» для HITACHI UH083. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4202064 | Гидромотор | 1 | |
| 1 | 0265301 | Пружина | 1 |
| 2 | 0265302 | Уплотнительное кольцо | 1 |
| 3 | 0265303 | Втулка | 1 |
| 4 | 0265304 | Пружина | 2 |
| 5 | 0265305 | Проставка | 1 |
| 6 | 0265306 | Регулировочная шайба | 1 |
| 7 | 0265307 | Регулировочная шайба | 1 |
| 8 | 0265308 | Регулировочная шайба | 1 |
| 9 | 0265309 | Уплотнительное кольцо | 1 |
| 10 | 0265310 | Кольцо букк-уп | 1 |
| 12 | 0265311 | Уплотнительное кольцо | 1 |
| 13 | 0265312 | Опорное кольцо | 1 |
| 14 | 0265314 | Стопорное кольцо | 1 |
| 15 | 0265315 | Рычаг | 9 |
| 16 | 0265316 | Стопорное кольцо | 1 |
| 17 | 0265317 | Пластина | 1 |
| 18 | 0265318 | Пружинный штифт | 9 |
| 19 | 0212223 | Уплотнительное кольцо | 1 |
| 20 | 0265319 | Пластина | 5 |
| 21 | 0265320 | Пластина | 6 |
| 22 | 0265321 | Коупринг | 1 |
| 23 | 0212101 | Масляное уплотнение | 1 |
| 24 | 0265322 | Подшипник. упорный | 1 |
| 26 | 0265323 | Болт | 6 |
| 27 | 0265324 | Пружинная шайба | 6 |
| 28 | 0265325 | Регулировочная шайба | 1 |
| 29 | 0265326 | Регулировочная шайба | 1 |
| 30 | 0265327 | Регулировочная шайба | 1 |
| 31 | 0265328 | Стопорное кольцо | 1 |
| 33 | 0265329 | Болт | 2 |
| 34 | 0265330 | Раке тхруст-брг. | 2 |
| 35 | 0265331 | Пружинный штифт | 2 |
| 36 | 4202066 | Гидромотор | 1 |
| 37 | 4202068 | Клапан блок | 1 |
| 38 | 4154423 | Предохранительный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH083 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
