Ходовой гидромотор — HITACHI UH083

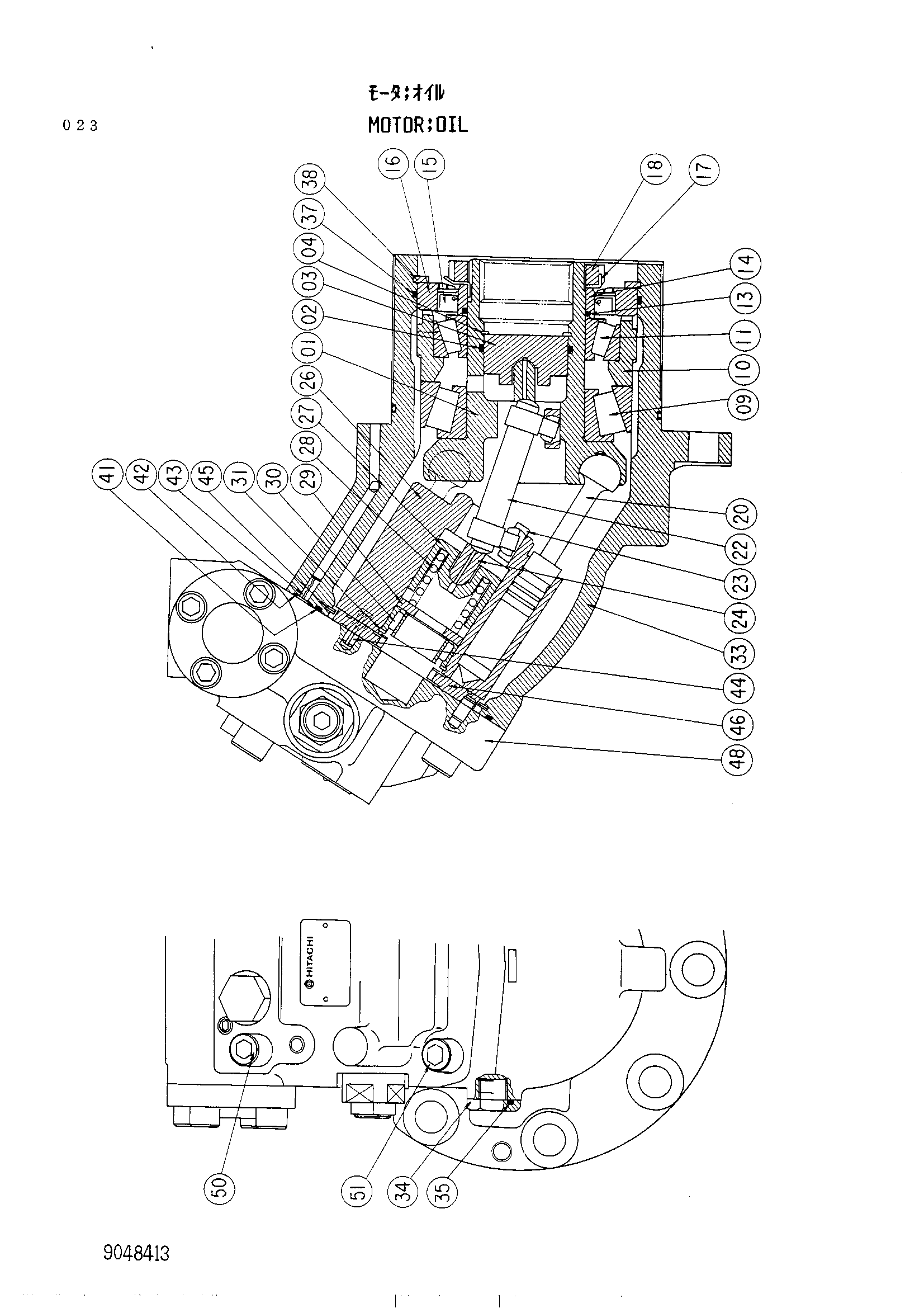

Заводская схема «Ходовой гидромотор» для HITACHI UH083. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9048413 | Гидромотор | 1 | |
| 01 | 2015159 | Диск привод M | 1 |
| 02 | A810050 | Уплотнительное кольцо | 1 |
| 03 | 4127347 | Держатель | 1 |
| 04 | 991721 | Стопорное кольцо | 1 |
| 09 | 4128409 | Роликовый подшипник | 1 |
| 10 | 3025192 | Проставка (M) | 1 |
| 11 | 4119390 | Роликовый подшипник | 1 |
| 13 | A810070 | Уплотнительное кольцо | 1 |
| 14 | 4127345 | Втулка уплотнение | 1 |
| 15 | 4136450 | Масляное уплотнение | 1 |
| 16 | 4138075 | Крышка уплотнение (M) | 1 |
| 17 | 454956 | Шайба подшипник | 1 |
| 18 | 454939 | Гайка подшипник | 1 |
| 20 | 9044928 | Поршень | 9 |
| 22 | 3020028 | Шток центральный коллектор | 1 |
| 23 | 4061020 | Подшипник | 6 |
| 24 | 4137947 | Ограничитель соединение | 2 |
| 26 | 2013674 | Ротор | 1 |
| 27 | 4137948 | Держатель | 1 |
| 28 | 4114332 | Пружина сжатия | 1 |
| 29 | 4114335 | Шайба | 1 |
| 30 | 4141789 | Игольчатый подшипник | 1 |
| 31 | 991719 | Стопорное кольцо | 1 |
| 33 | 1005944 | Корпус гидромотор (125) | 1 |
| 34 | 4074727 | Пробка | 1 |
| 35 | 984338 | Уплотнительное кольцо | 1 |
| 37 | A810130 | Уплотнительное кольцо | 1 |
| 38 | 959503 | Стопорное кольцо | 1 |
| 41 | A810120 | Уплотнительное кольцо | 1 |
| 42 | 4506409 | Уплотнительное кольцо 1B-P9 | 1 |
| 43 | 4138507 | Пружинный штифт | 1 |
| 44 | 4099290 | Пружинный штифт | 2 |
| 45 | 4147546 | Стопорное кольцо | 1 |
| 46 | 3022866 | Пластина клапан (M) | 1 |
| 48 | 9048414 | Тормозной клапан | 1 |
| 50 | M341400 | Болт с внутренним шестигранником | 2 |
| 51 | M341450 | Болт с внутренним шестигранником | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH083 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
