Тормозной клапан <роликовый прямая лопата> — HITACHI UH083

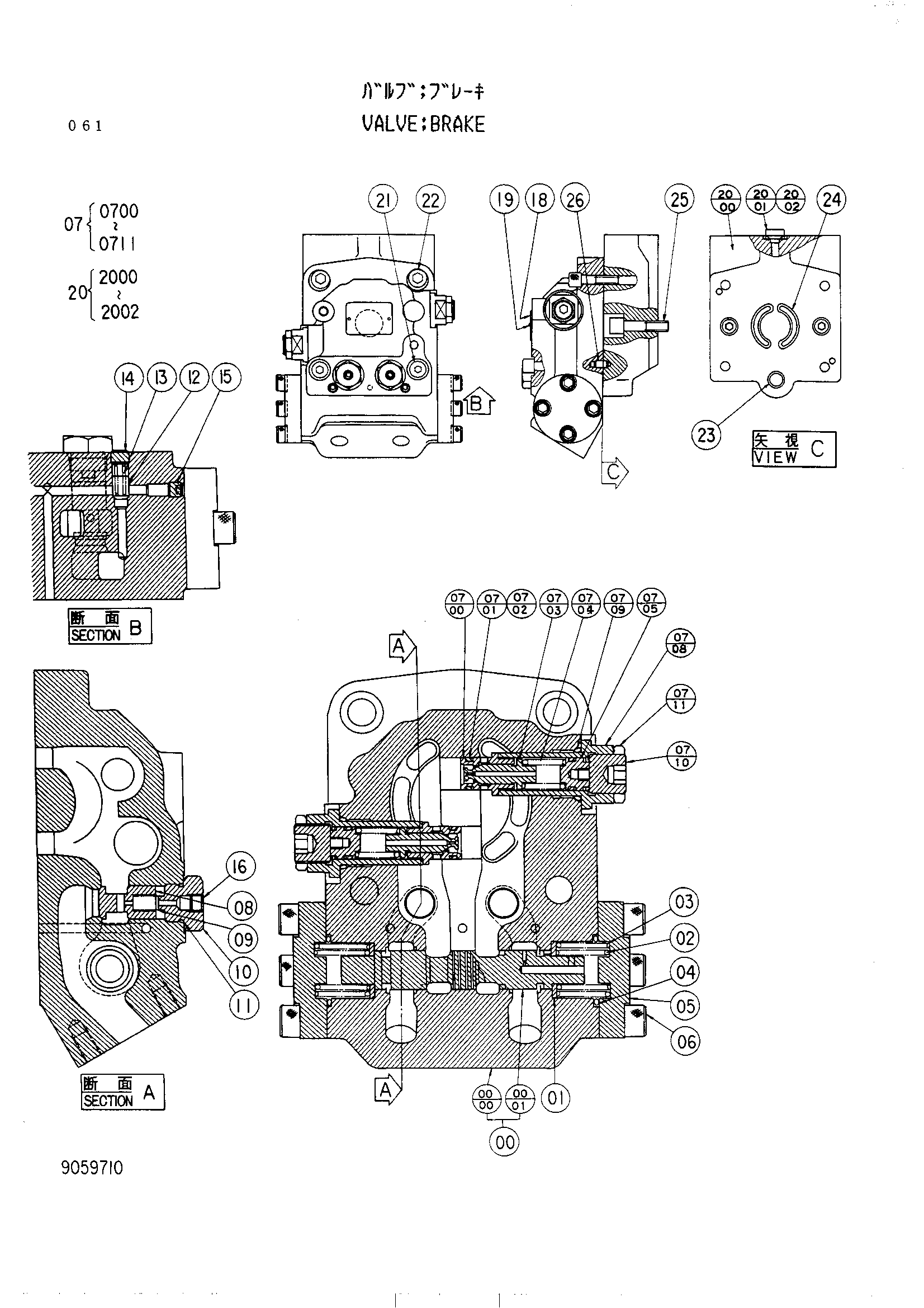

Заводская схема «Тормозной клапан <роликовый прямая лопата>» для HITACHI UH083. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9059710 | Клапан тормоз в сборе | 1 | |
| 00 | 9061085 | Корпус в сборе | 1 |
| 00-19 | 9060154 | Тормозной клапан | 1 |
| 01 | 4120224 | Проставка | 2 |
| 01 | 4154089 | Проставка | 2 |
| 02 | 4120627 | Пружина сжатия | 2 |
| 02 | 4162862 | Пружина сжатия | 2 |
| 03 | 4120626 | Пружина сжатия | 2 |
| 03 | 4162861 | Пружина сжатия | 2 |
| 04 | A811035 | Уплотнительное кольцо | 2 |
| 05 | 4126450 | Крышка | 2 |
| 06 | M341232 | Болт с внутренним шестигранником | 8 |
| 07 | 9060153 | Предохранительный в сборе | 2 |
| 0700 | 4147835 | Втулка | 1 |
| 0701 | 4509180 | Уплотнительное кольцо | 2 |
| 0702 | 4038533 | Опорное кольцо | 2 |
| 0703 | 4137225 | Поршень | 1 |
| 0704 | 4134777 | Пружина сжатия | 1 |
| 0705 | 4127429 | Пробка R | 1 |
| 0708 | 4127426 | Картридж | 1 |
| 0709 | 4506424 | Уплотнительное кольцо | 1 |
| 0710 | 4127430 | Винт регулировочный | 1 |
| 0711 | 4127431 | Гайка | 1 |
| 08 | 4126451 | Тарельчатый клапан | 2 |
| 09 | 4070131 | Пружина сжатия | 2 |
| 10 | 4136603 | Пробка | 2 |
| 11 | 4506418 | Уплотнительное кольцо | 2 |
| 12 | 4145920 | Поппет схуттле | 2 |
| 13 | 4145921 | Пружина сжатия | 2 |
| 14 | 94-2010 | Пробка | 2 |
| 15 | 4050968 | Пробка | 2 |
| 16 | 94-2010 | Пробка | 2 |
| 18 | 3006874 | Информационная табличка | 1 |
| 19 | M492564 | Приводной винт | 2 |
| 20 | 9059711 | Блок | 1 |
| 2000 | 2019076 | Блок | 1 |
| 2001 | 4055350 | Пробка | 1 |
| 2002 | 957366 | Уплотнительное кольцо | 1 |
| 21 | M341400 | Болт с внутренним шестигранником | 2 |
| 22 | M341450 | Болт с внутренним шестигранником | 2 |
| 23 | 971823 | Уплотнительное кольцо 1B-P10A | 1 |
| 24 | A811060 | Уплотнительное кольцо G60 | 2 |
| 25 | M341271 | Болт с внутренним шестигранником | 2 |
| 26 | 4099290 | Пружинный штифт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH083 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
