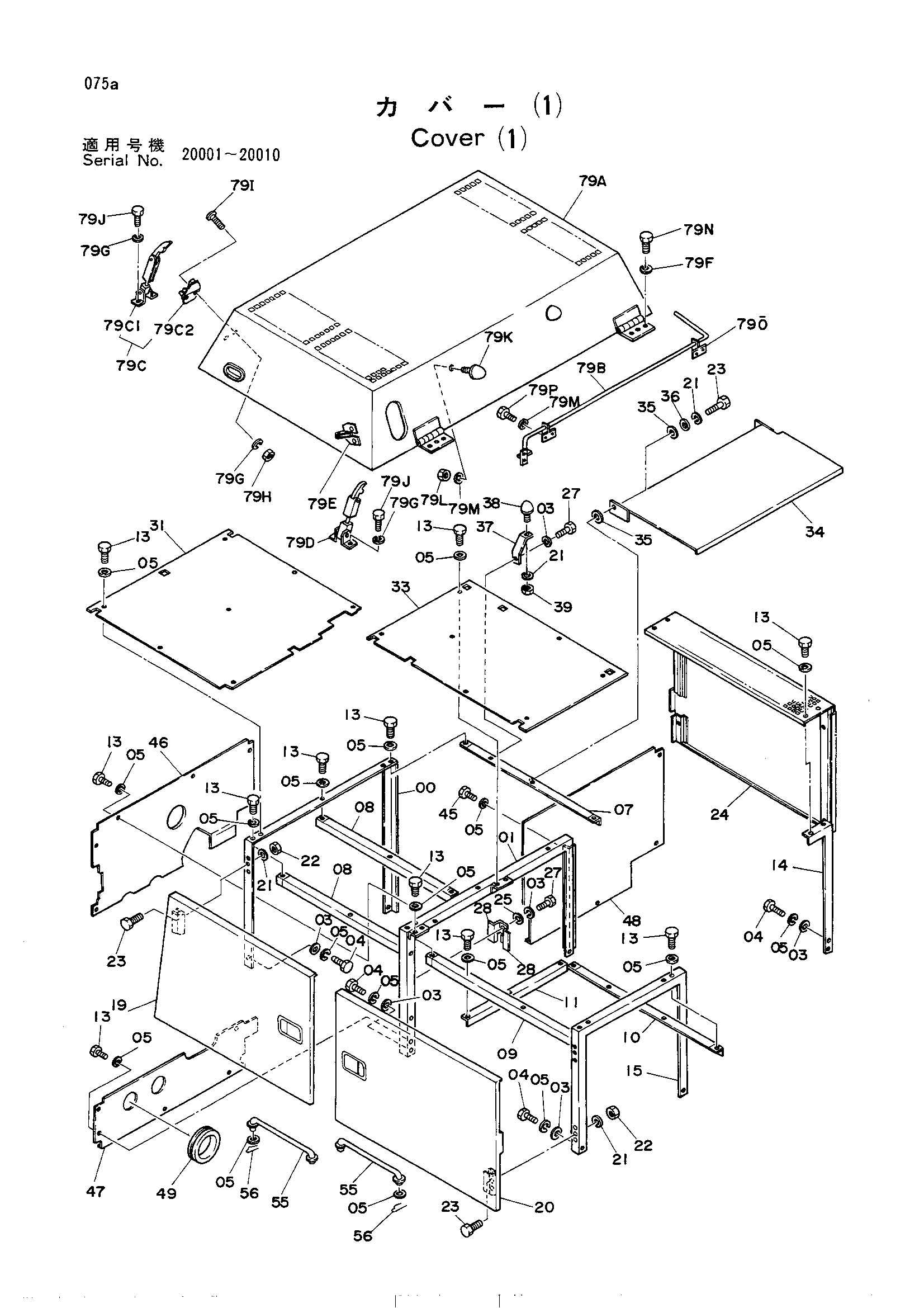

Крышка (1) — HITACHI UH083

Заводская схема «Крышка (1)» для HITACHI UH083. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8022956	Опора	1
01	7012221	Опора	1
03	A590912	Пружинная шайба	11
04	J901230	Болт	8
05	A590112	Плоская шайба	61
07	8026075	Опора	1
08	9719322	Опора	2
09	8025306	Опора	1
10	8025305	Опора	1
11	8025304	Опора	1
13	J901222	Болт	45
14	9717648	Опора	1
15	8022957	Опора	1
19	7013623	Дверь	1
20	7011135	Дверь	1
21	A590910	Пружинная шайба	14
22	J950010	Гайка	12
23	J901022	Болт	13
24	7012602	Крышка	1
25	449490	Плоская шайба	2
27	J901225	Болт	3
28	4151315	Ограничитель	2
31	4152547	Крышка	1
33	4128272	Крышка	1
34	8026070	Крышка	1
35	A590120	Плоская шайба	2
36	J217083	Плоская шайба	1
37	4142599	Кронштейн	1
38	487195	Ограничитель	1
39	M501008	Гайка	1
45	J901218	Болт	6
46	3025952	Пластина	1
47	8026074	Пластина	1
48	3025951	Пластина	1
49	4099334	Резиновая втулка	2
55	9707254	Стойка	2
56	4022699	Стопорный палец	2
79A	5001214	Крышка двигатель	1
79B	4134863	Штанга торсион	1
79C	4113712	Защёлка	2
79C1	3021130	Защёлка	1
79C2	3021131	Анкхор	1
79D	322831	Защёлка	1
79E	4119658	Анкхор	1
79F	A590912	Пружинная шайба	6
79G	A590908	Пружинная шайба	12
79H	M500807	Гайка	6
79I	M430820	Винт	6
79J	J900816	Болт	6
79K	487195	Ограничитель	2
79L	M501008	Гайка	2
79M	A590910	Пружинная шайба	8
79N	J901225	Болт	6
79O	9705510	Хомут	3
79P	J901018	Болт	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH083 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
