Грейфер гидроцилиндр — HITACHI UH083

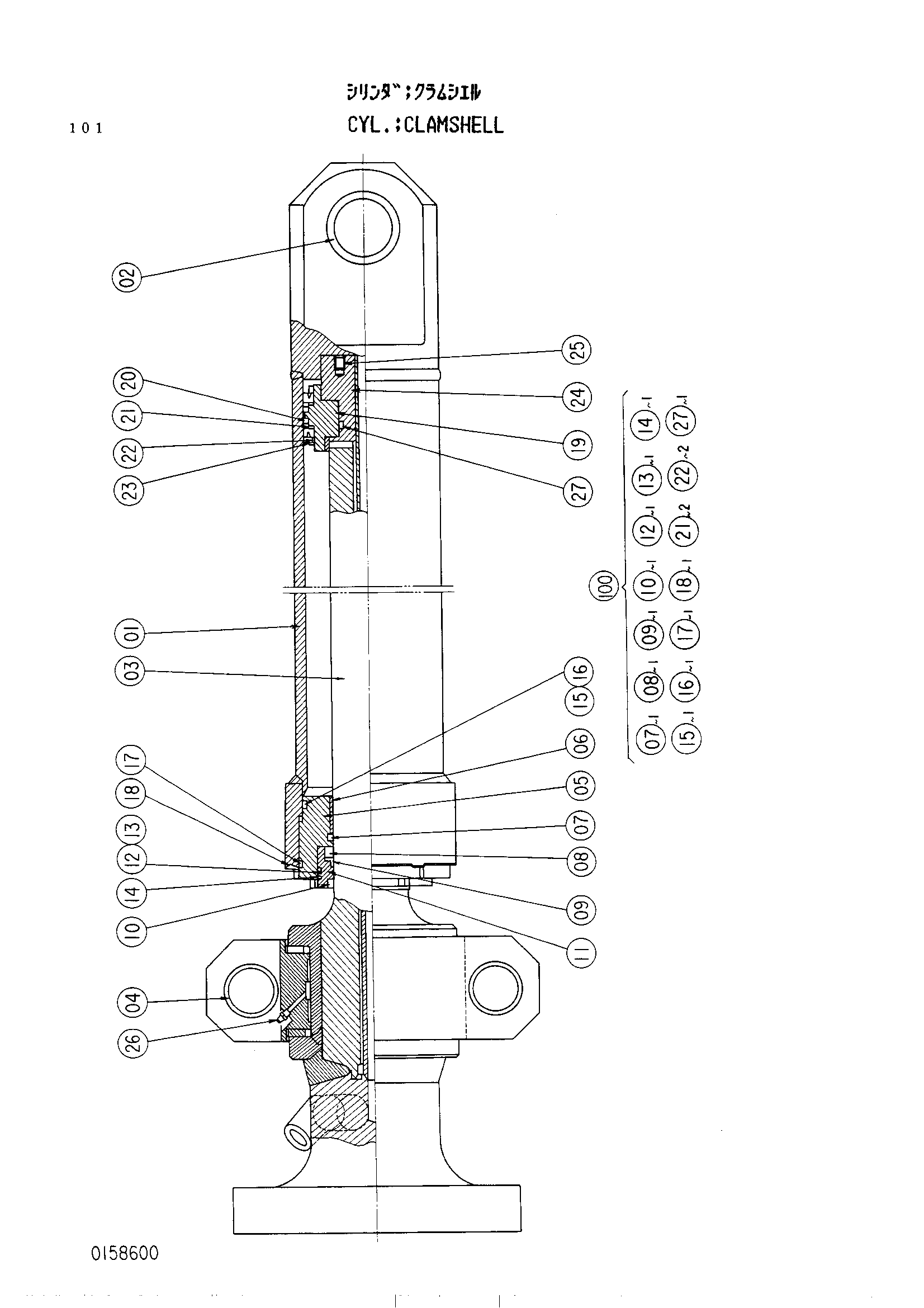

Заводская схема «Грейфер гидроцилиндр» для HITACHI UH083. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 2010099 | Гидроцилиндр. грейфер | 1 | |
| 01 | 0158601 | Труба гидроцилиндра | 1 |
| 02 | 0158602 | Втулка | 1 |
| 03 | 0158603 | Шток | 1 |
| 04 | 0158604 | Втулка | 4 |
| 05 | 0158605 | Головка гидроцилиндра | 1 |
| 06 | 992614 | Втулка | 1 |
| 07 | 0128614 | Кольцо | 1 |
| 08 | 0128606 | У-ринг | 1 |
| 09 | 4103689 | Опорное кольцо | 1 |
| 10 | 0128607 | Грязесъёмное кольцо | 1 |
| 11 | 0158606 | Держатель | 1 |
| 12 | 4103692 | Уплотнительное кольцо | 1 |
| 13 | 4103695 | Опорное кольцо | 1 |
| 14 | 4103691 | Уплотнительное кольцо | 1 |
| 15 | 4000039 | Уплотнительное кольцо | 1 |
| 16 | 0146416 | Опорное кольцо | 1 |
| 17 | 0133705 | Уплотнительное кольцо | 1 |
| 18 | 0127215 | Стопорная шайба | 1 |
| 19 | 0158607 | Поршень | 1 |
| 20 | 4009436 | Поршневое кольцо | 2 |
| 21 | 0133505 | Пакинг у-ринг в сборе | 2 |
| 22 | 4009439 | Держатель у-ринг | 2 |
| 23 | 4510807 | Ограничитель | 2 |
| 24 | 0158608 | Гайка | 1 |
| 25 | 4070109 | Установочный винт | 1 |
| 26 | J75481 | Штуцер | 1 |
| 27 | 4038422 | Уплотнительное кольцо | 1 |
| 100 | 4202377 | Комплект уплотнение (клам) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH083 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
