Трубопроводы системы смазки — HITACHI UH083

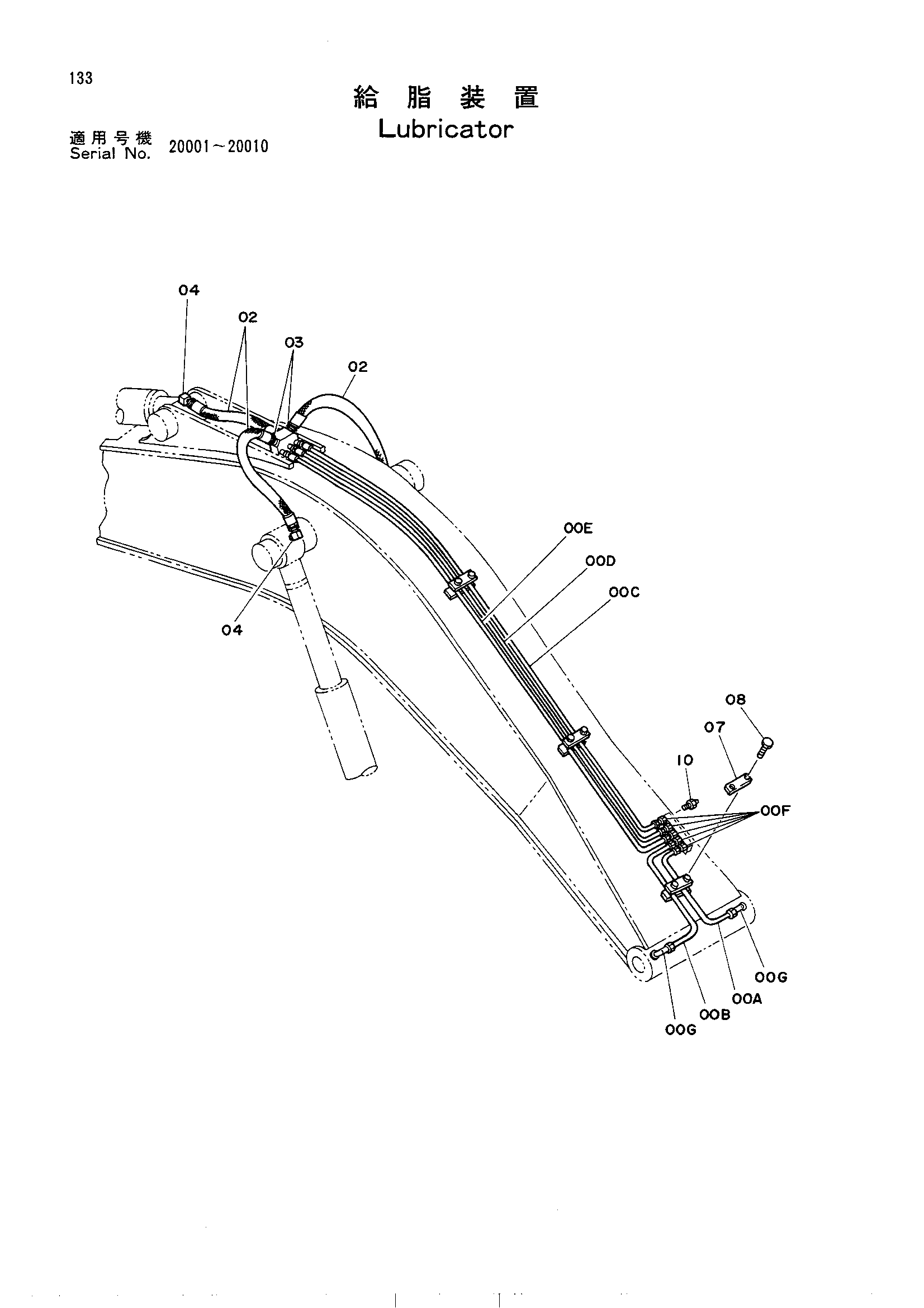

Заводская схема «Трубопроводы системы смазки» для HITACHI UH083. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 4128274 | Трубка | 1 |
| 00A-G | 9053093 замена: 9043230 | Трубка в сборе | 1 |
| 00B | 4128275 | Трубка | 1 |
| 00C | 3023023 | Трубка | 1 |
| 00D | 3023024 | Трубка | 1 |
| 00E | 3023025 | Трубка | 1 |
| 00F | 4038673 | Штуцер трубки | 8 |
| 00G | 4068302 | Штуцер трубки | 2 |
| 02 | 4512113 | Шланг | 3 |
| 03 | 94-1301 | Адаптер | 3 |
| 04 | 94-1401 | Угловой штуцер | 3 |
| 07 | 4054024 | Хомут | 3 |
| 08 | J901030 | Болт | 6 |
| 10 | J75482 | Штуцер | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH083 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
