Насос рычаг управления — HITACHI UH083

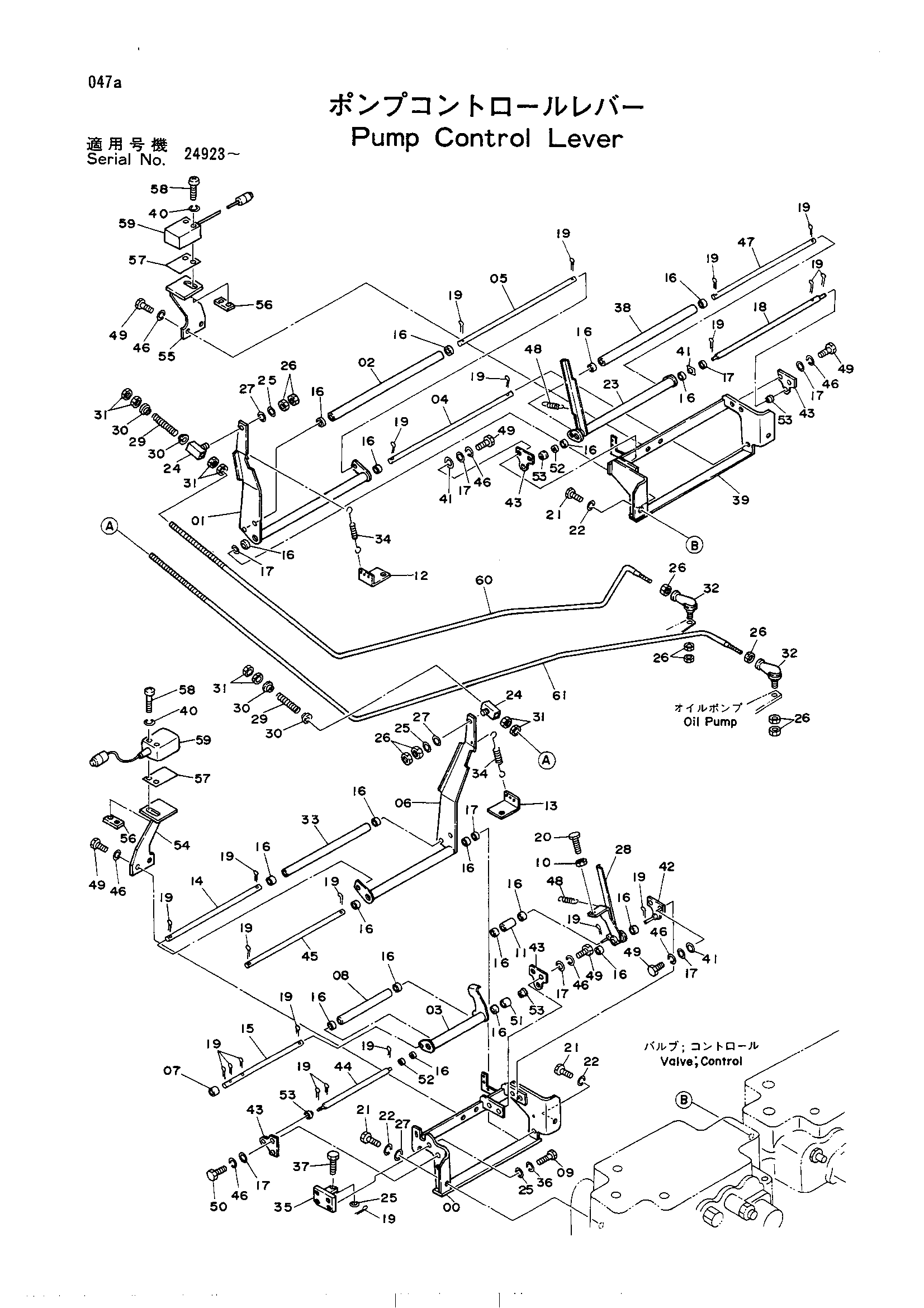

Заводская схема «Насос рычаг управления» для HITACHI UH083. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7016291	Кронштейн	1
01	7016031	Рычаг	1
02	4129001	Ролик	1
03	8034058	Рычаг	1
04	4128997	Палец	1
05	4128998	Палец	1
06	8034060	Рычаг	1
07	4134871	Ролик	1
08	4181332	Ролик	1
09	J900616	Болт	2
10	M500605	Гайка	1
11	4181334	Ролик	1
12	4177633	Кронштейн	1
13	4177634	Кронштейн	1
14	4181343	Палец	1
15	4181336	Палец	1
16	984597	Шариковый подшипник	20
17	A590108	Шайба	13
18	4181337	Палец	1
19	A762013	Шплинт	23
20	J900620	Болт	1
21	J901025	Болт	4
22	A590910	Пружинная шайба	4
23	8034059	Рычаг	1
24	487345	Соединение	2
25	A590106	Плоская шайба	5
26	M500605	Гайка	10
27	A590110	Шайба	3
28	8034057	Рычаг	1
29	4502579	Пружина	2
30	4502580	Пружина направляющая	4
31	M500807	Гайка	8
32	4056017	Шарнир	2
33	4181342	Ролик	1
34	4501982	Пружина	2
35	9723880	Кронштейн	1
36	A590906	Пружинная шайба	2
37	4150918	Болт	1
38	4181333	Ролик	1
39	7016290	Кронштейн	1
40	A590904	Пружинная шайба	4
41	4174926	Регулировочная шайба	6
42	9724108	Рычаг	1
43	4181339	Пластина	4
44	4181338	Палец	1
45	4177506	Палец	1
46	A590908	Пружинная шайба	14
47	4181335	Палец	1
48	4177227	Пружина	2
49	J900816	Болт	12
50	J900825	Болт	2
51	4181330	Втулка	1
52	4181331	Втулка	2
53	4181329	Подшипник	4
54	9724356	Кронштейн	1
55	9724357	Кронштейн	1
56	4182586	Седло винта	2
57	4182999	Регулировочная шайба	2
58	M430440	Винт	4
59	4176651 замена: 4184780	Выключатель	2
59	4184780 замена: 4184780	Выключатель	2
60	3033149	Шток	1
61	3033150	Шток	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH083 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
