Топливный бак — HITACHI UH083

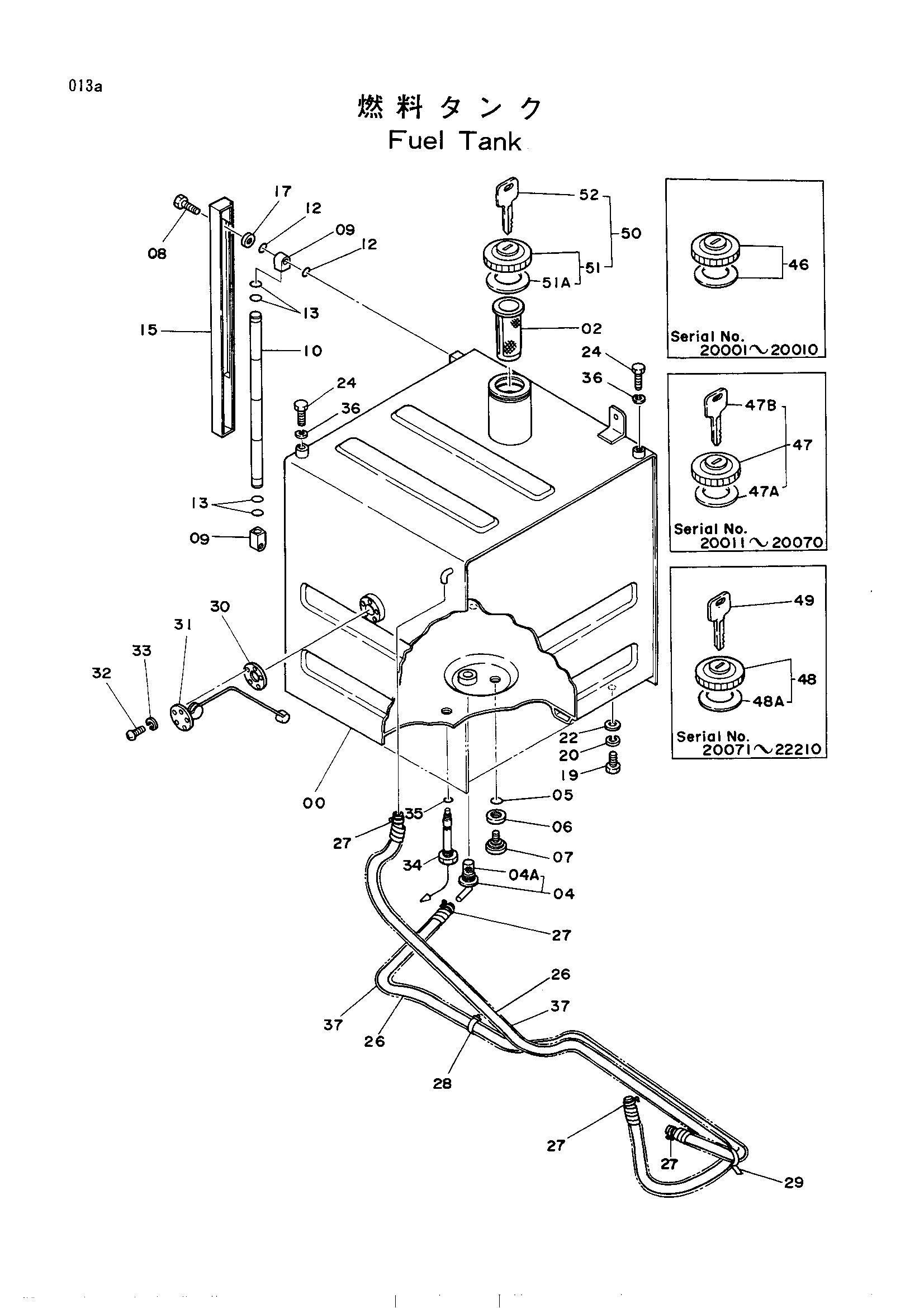

Заводская схема «Топливный бак» для HITACHI UH083. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6005084	Топливный бак	1
02	4121496	Фильтр	1
04	4138821 замена: 4165868	Фильтр	1
04	4165868 замена: 4194154	Всасывающий фильтр	1
04	4165868 замена: 4194154	Всасывающий фильтр	1
04	4194154 замена: 4194154	Всасывающий фильтр	1
04	4194154 замена: 4194154	Всасывающий фильтр	1
04A	4194155	Фильтр	1
04A	4194155	Фильтр	1
05	954495	Уплотнительное кольцо	1
06	453143	Манжета резиновый	1
07	453142	Пробка дренажный	1
08	4081816	Болт	2
09	4081814	Блок	2
10	4128053	Указатель	1
12	984618	Уплотнительное кольцо	4
13	954493	Уплотнительное кольцо	4
15	8023112	Крышка	1
17	A590110	Шайба	2
19	J901640	Болт	4
20	A590916	Пружинная шайба	4
22	4114405	Шайба	4
24	J901216	Болт	2
26	4137970	Топливный шланг	2
27	4514700	Зажим шланг	4
28	4055311	Ленточный зажим	1
29	4055312 замена: 4055312	Ленточный зажим	1
29	4121859 замена: 4055312	Ленточный зажим	1
30	4504289	Манжета	1
31	4129138	Поплавок	1
32	M430510	Винт	5
33	A590905	Пружинная шайба	5
34	4131643	Выключатель уровень	1
35	A890022	Манжета	1
36	A590912	Пружинная шайба	2
37	4188525	Трубка	2
37	4188525	Трубка	2
46	4121129 замена: 4150563	Колпачок	1
47	4151420	Колпачок (с шпонка)	1
47A	4168820	Манжета резиновый	1
47B	4158358 замена: 4121129	Шпонка (NO.500)	1
48	4150563 замена: 4168822	Колпачок	1
48A	4168820	Манжета резиновый	1
49	971306	Шпонка (NO.600)	1
50	4172179	Колпачок (с шпонка)	1
51	4168822 замена: 4168822	Колпачок	1
51A	4168820	Манжета резиновый	1
52	971306	Шпонка (NO.600)	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH083 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
