Гидроцилиндр ковша — HITACHI UH083

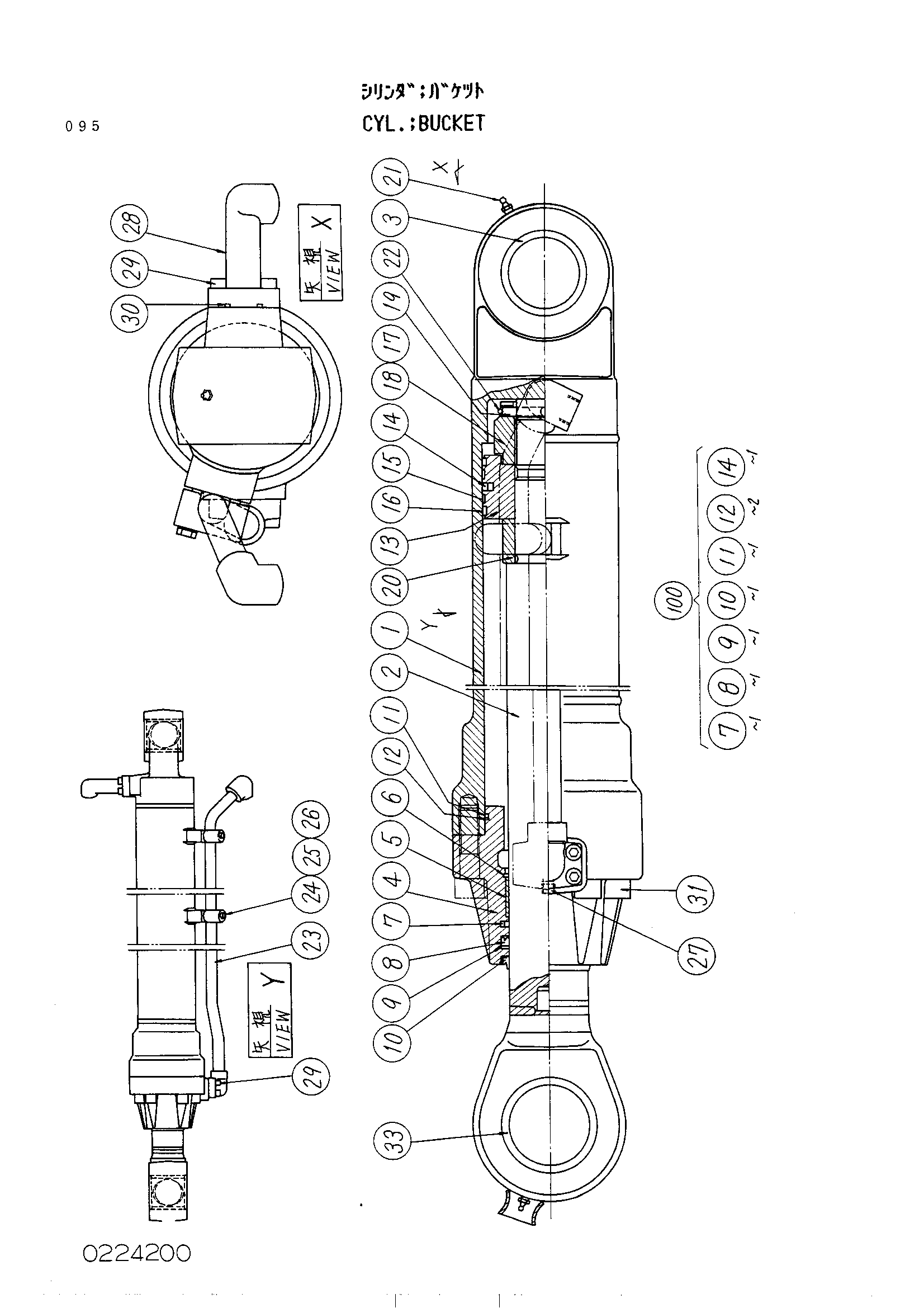

Заводская схема «Гидроцилиндр ковша» для HITACHI UH083. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4153282 | Гидроцилиндр ковша | 1 | |
| 1 | 0224201 | Труба гидроцилиндра B.K | 1 |
| 2 | 0224202 | Шток поршня B.K | 1 |
| 3 | 0140808 | Втулка | 1 |
| 4 | 0224203 | Головка гидроцилиндра | 1 |
| 5 | 4501895 | Втулка | 1 |
| 6 | 0208604 | Кольцо | 1 |
| 7 | 0174506 | Кольцо | 1 |
| 8 | 0208605 | Кольцо | 1 |
| 9 | 0208606 | Опорное кольцо | 1 |
| 10 | 0208607 | Грязесъёмное кольцо | 1 |
| 11 | A811120 | Уплотнительное кольцо | 1 |
| 12 | 0223704 | Опорное кольцо | 2 |
| 13 | 0223705 | Поршень | 1 |
| 14 | 0223706 | Уплотнение кольцо | 1 |
| 15 | 0223707 | Кольцо | 2 |
| 16 | 0223713 | Кольцо | 2 |
| 17 | 0223709 | Регулировочная шайба | 1 |
| 18 | 0223708 | Гайка | 1 |
| 19 | 0223710 | Палец | 1 |
| 20 | 0224204 | Амортизирующий подшипник | 1 |
| 21 | 4009445 замена: J75481 | Штуцер | 2 |
| 22 | 0223711 | Стопорное кольцо | 1 |
| 23 | 0224205 | Трубка | 1 |
| 24 | 0223719 | Болт | 4 |
| 25 | A590910 | Пружинная шайба | 4 |
| 26 | 0208323 | Держатель | 2 |
| 27 | 94-2011 | Пробка | 1 |
| 28 | 0208610 | Соединение | 1 |
| 29 | 0158855 | Болт с внутренним шестигранником | 8 |
| 30 | 4506430 | Уплотнительное кольцо | 2 |
| 31 | 0223716 | Болт с внутренним шестигранником | 8 |
| 33 | 0208326 | Втулка пальца | 1 |
| 100 | 4153213 | Комплект уплотнение (ковш) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH083 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
