Гидроцилиндр рукояти <сверхдлинный удлинённый> — HITACHI UH083

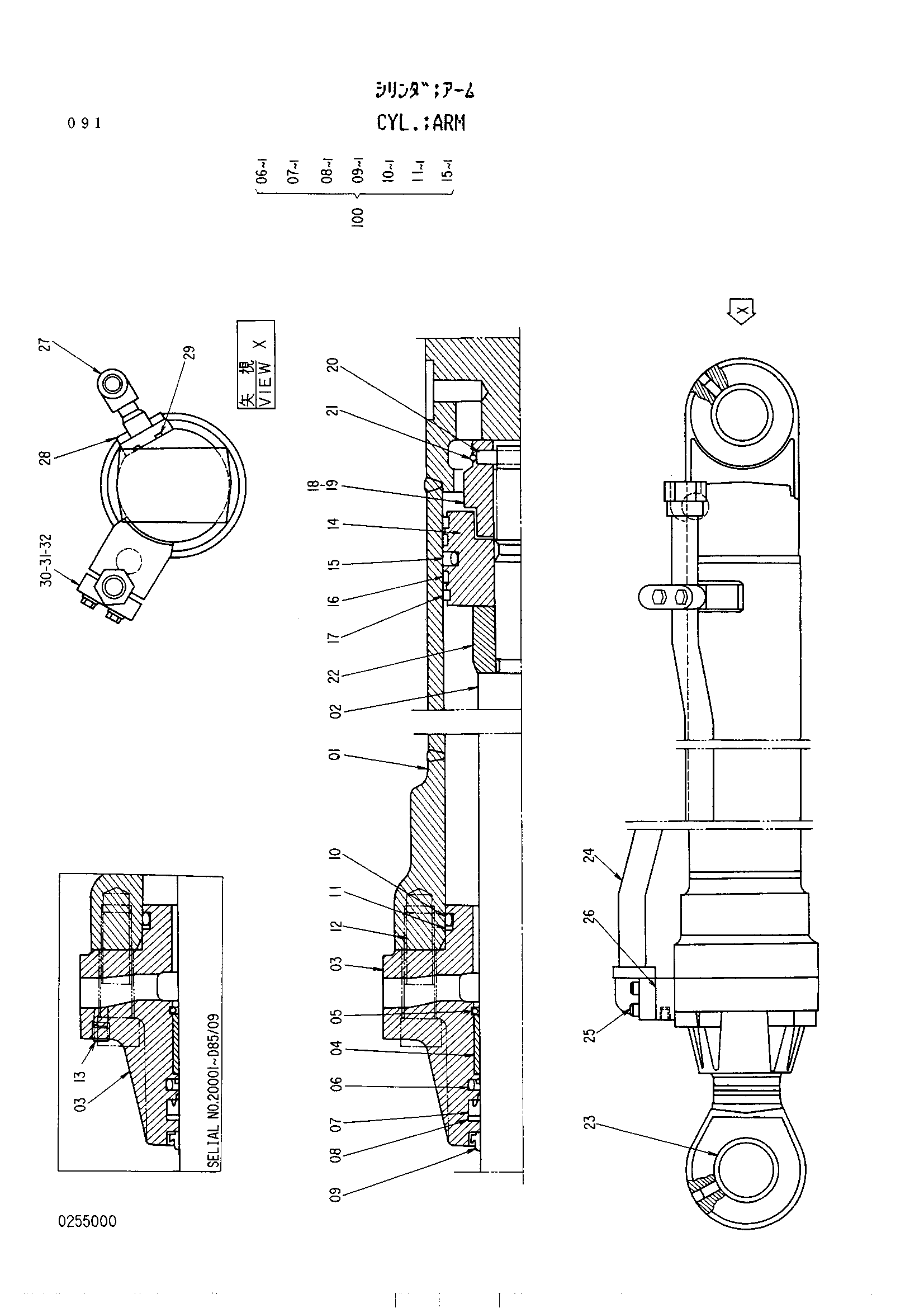

Заводская схема «Гидроцилиндр рукояти <сверхдлинный удлинённый>» для HITACHI UH083. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 2020070 | Гидроцилиндр рукояти | 1 | |
| 01 | 0255001 | Труба гидроцилиндра | 1 |
| 02 | 0255002 | Шток поршня | 1 |
| 03 | 0255003 замена: 0255011 | Головка гидроцилиндра рукоять | 1 |
| 03 | 0255011 замена: 0255011 | Головка гидроцилиндра рукоять | 1 |
| 04 | 0255004 | Втулка | 1 |
| 05 | 0208304 | Кольцо | 1 |
| 06 | 0157801 | Кольцо | 1 |
| 07 | 0208305 | У-ринг | 1 |
| 08 | 0255005 | Кольцо задний UP | 1 |
| 09 | 0208307 | Грязесъёмное кольцо | 1 |
| 10 | 0127218 | Уплотнительное кольцо | 1 |
| 11 | 0223704 | Опорное кольцо | 1 |
| 12 | 0223716 | Болт с внутренним шестигранником | 8 |
| 13 | 94-2011 | Пробка | 1 |
| 14 | 0223705 | Поршень | 1 |
| 15 | 0223706 | Уплотнение кольцо | 1 |
| 16 | 0223707 | Кольцо | 2 |
| 17 | 0223713 | Кольцо | 2 |
| 18 | 0255006 | Гайка | 1 |
| 19 | 0242607 | Регулировочная шайба | 1 |
| 20 | 0223710 | Палец | 1 |
| 21 | 0223711 | Кольцо | 1 |
| 22 | 0223712 | Амортизирующий подшипник | 1 |
| 23 | 0140808 | Втулка пальца | 2 |
| 24 | 0255007 | Трубка | 1 |
| 25 | 0168005 | Болт с внутренним шестигранником | 4 |
| 26 | 4070049 | Уплотнительное кольцо | 1 |
| 27 | 0255008 | Соединение | 1 |
| 28 | M341032 | Болт с внутренним шестигранником | 4 |
| 29 | 4104498 | Уплотнительное кольцо | 1 |
| 30 | 0255009 | Болт | 4 |
| 31 | 0208516 | Пружинная шайба | 4 |
| 32 | 0255010 | Держатель | 2 |
| 100 | 4170773 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH083 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
