Гидрораспределитель — HITACHI UH083

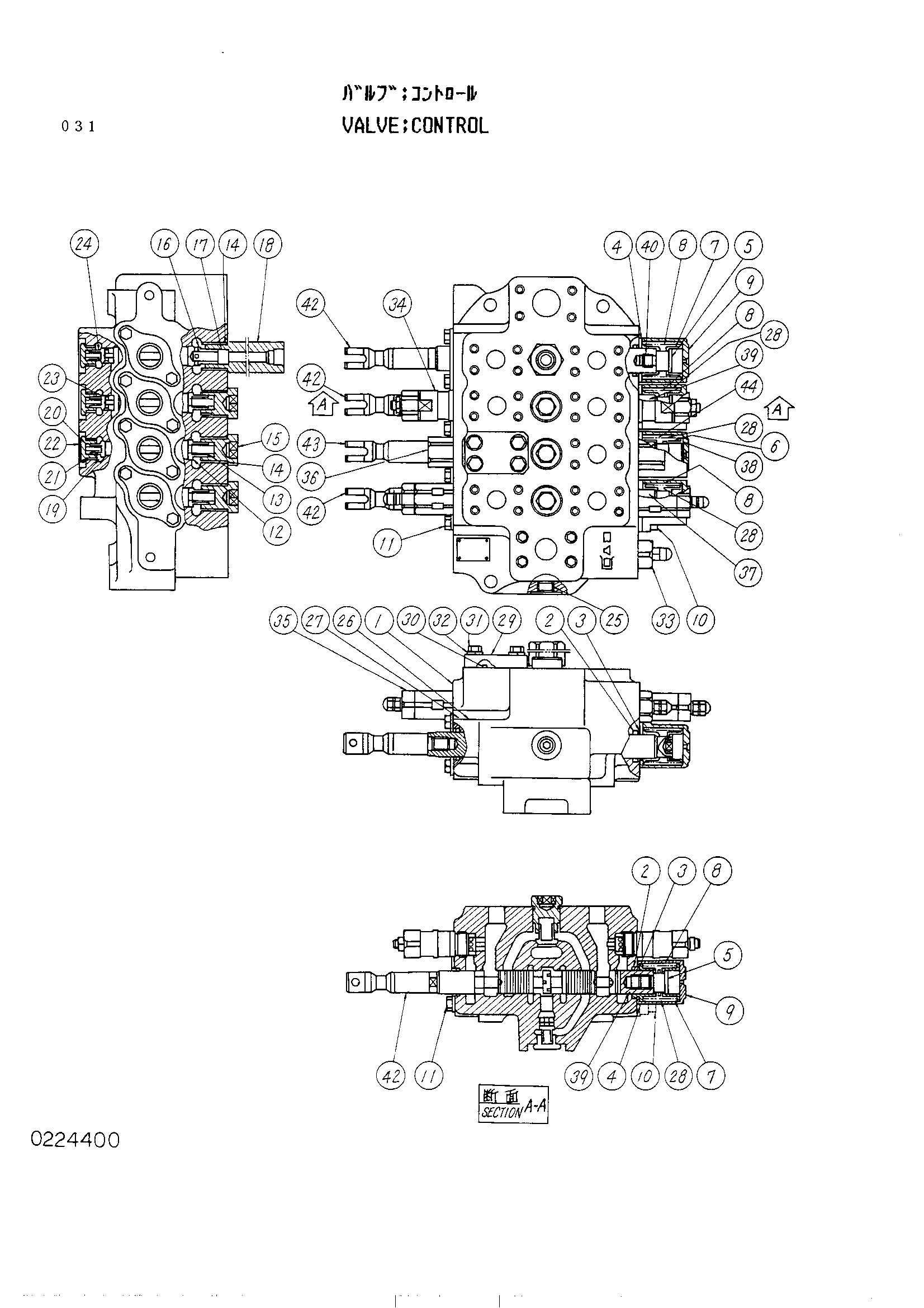

Заводская схема «Гидрораспределитель» для HITACHI UH083. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4131085 | Гидрораспределитель | 1 | |
| 2 | 0224401 | Уплотнение (C/V) | 8 |
| 3 | 0224402 | Стеклоочиститель | 8 |
| 4 | 0125005 | Пластина уплотнение | 8 |
| 5 | 0224403 | Винт | 3 |
| 6 | 0224404 | Винт | 1 |
| 7 | 0224405 | Седло пружины | 8 |
| 8 | 0224406 | Пружина | 3 |
| 9 | 0224407 | Колпачок | 4 |
| 10 | 0224408 | Болт с внутренним шестигранником | 8 |
| 11 | 0224409 | Болт | 8 |
| 12 | 0111711 | Тарельчатый клапан | 3 |
| 13 | 0224410 | Пружина | 3 |
| 14 | 0111715 | Уплотнительное кольцо | 4 |
| 15 | 0224411 | Пробка | 3 |
| 16 | 0224412 | Тарельчатый клапан | 1 |
| 17 | 0224413 | Пружина | 1 |
| 18 | 0224414 | Пробка | 1 |
| 19 | 0224415 | Тарельчатый клапан | 1 |
| 20 | 0224416 | Пружина | 3 |
| 21 | 0103025 | Уплотнительное кольцо | 3 |
| 22 | 0224417 | Пробка | 3 |
| 23 | 0224418 | Тарельчатый клапан | 1 |
| 24 | 0224419 | Тарельчатый клапан | 1 |
| 25 | 0113504 | Пробка | 1 |
| 28 | 0224420 | Проставка | 3 |
| 29 | 0224421 | Пластина | 1 |
| 30 | 0224422 | Уплотнительное кольцо | 1 |
| 31 | 0224423 | Болт | 4 |
| 32 | A590910 | Пружинная шайба | 4 |
| 33 | 4156691 | Предохранительный клапан | 1 |
| 34 | 4156687 | Предохранительный клапан | 2 |
| 35 | 4156690 | Предохранительный клапан | 2 |
| 36 | 0224427 | Клапан | 2 |
| 42 | 0224429 | Головка | 3 |
| 43 | 0224429 замена: 0224429 | Головка | 1 |
| 43 | 0224430 замена: 0224429 | Головка (C/V) | 1 |
| 44 | 0224431 | Пружина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH083 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
