Ходовой трубопроводы (стандарт гусеница) — HITACHI UH083

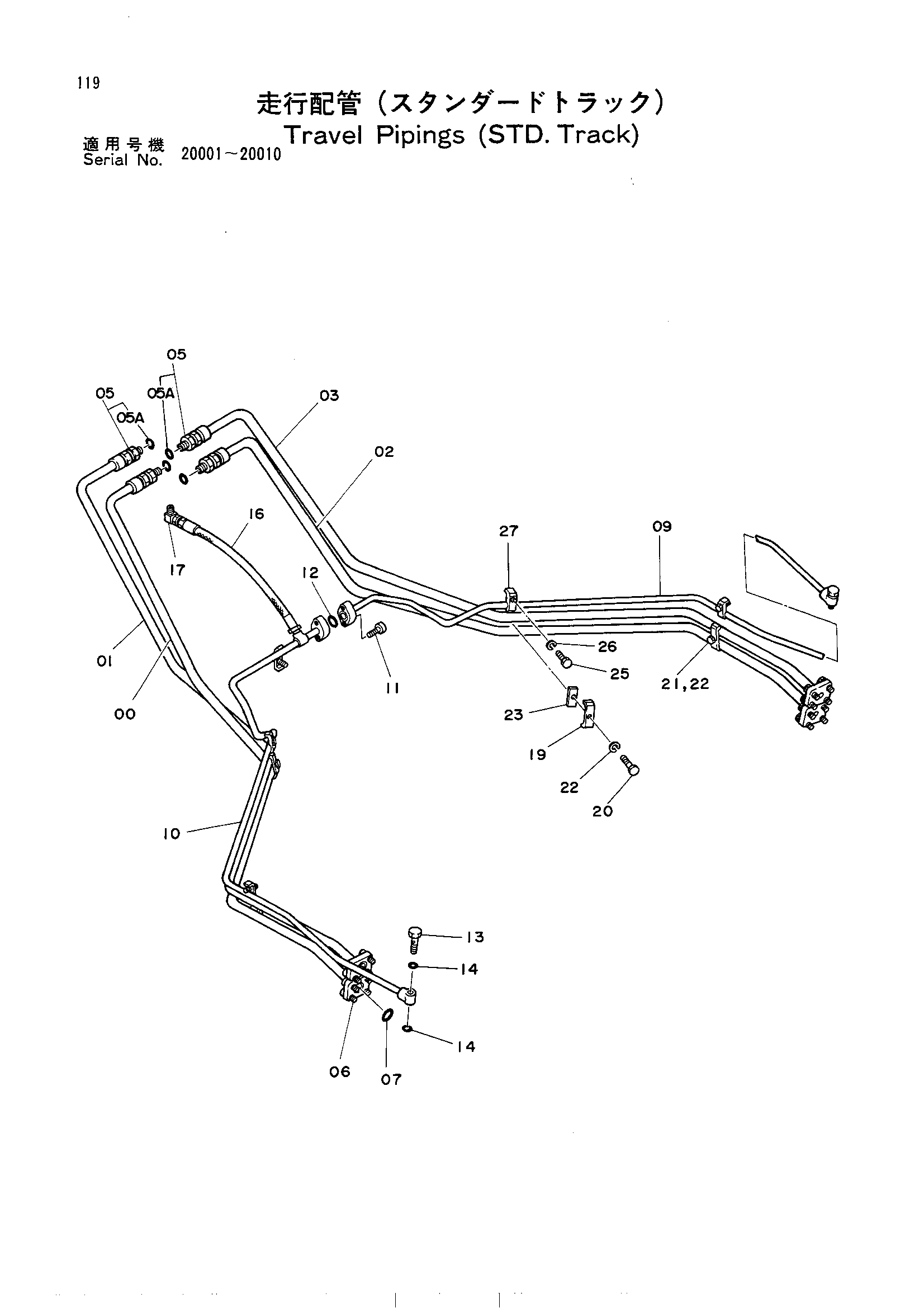

Заводская схема «Ходовой трубопроводы (стандарт гусеница)» для HITACHI UH083. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7012310 | Трубка | 1 |
| 01 | 7012311 | Трубка | 1 |
| 02 | 7012312 | Трубка | 1 |
| 03 | 7012313 | Трубка | 1 |
| 05 | 4042033 | Адаптер | 4 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | M341032 | Болт с внутренним шестигранником | 16 |
| 07 | A811035 | Уплотнительное кольцо | 4 |
| 09 | 7012067 | Трубка | 1 |
| 10 | 7012068 | Трубка | 1 |
| 11 | M341036 | Болт с внутренним шестигранником | 2 |
| 12 | A810025 | Уплотнительное кольцо | 1 |
| 13 | 4109416 | Болт | 2 |
| 14 | 4506418 | Уплотнительное кольцо | 4 |
| 16 | 4142348 | Шланг | 1 |
| 17 | 94-1402 | Угловой штуцер | 1 |
| 19 | 4053597 | Хомут | 4 |
| 20 | J901255 | Болт | 2 |
| 21 | J901275 | Болт | 2 |
| 22 | A590912 | Пружинная шайба | 4 |
| 23 | 4140635 | Пластина | 2 |
| 25 | J901040 | Болт | 5 |
| 26 | A590910 | Пружинная шайба | 5 |
| 27 | 4053594 | Хомут | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH083 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
