Ходовой трубопроводы (LC гусеница) — HITACHI UH083

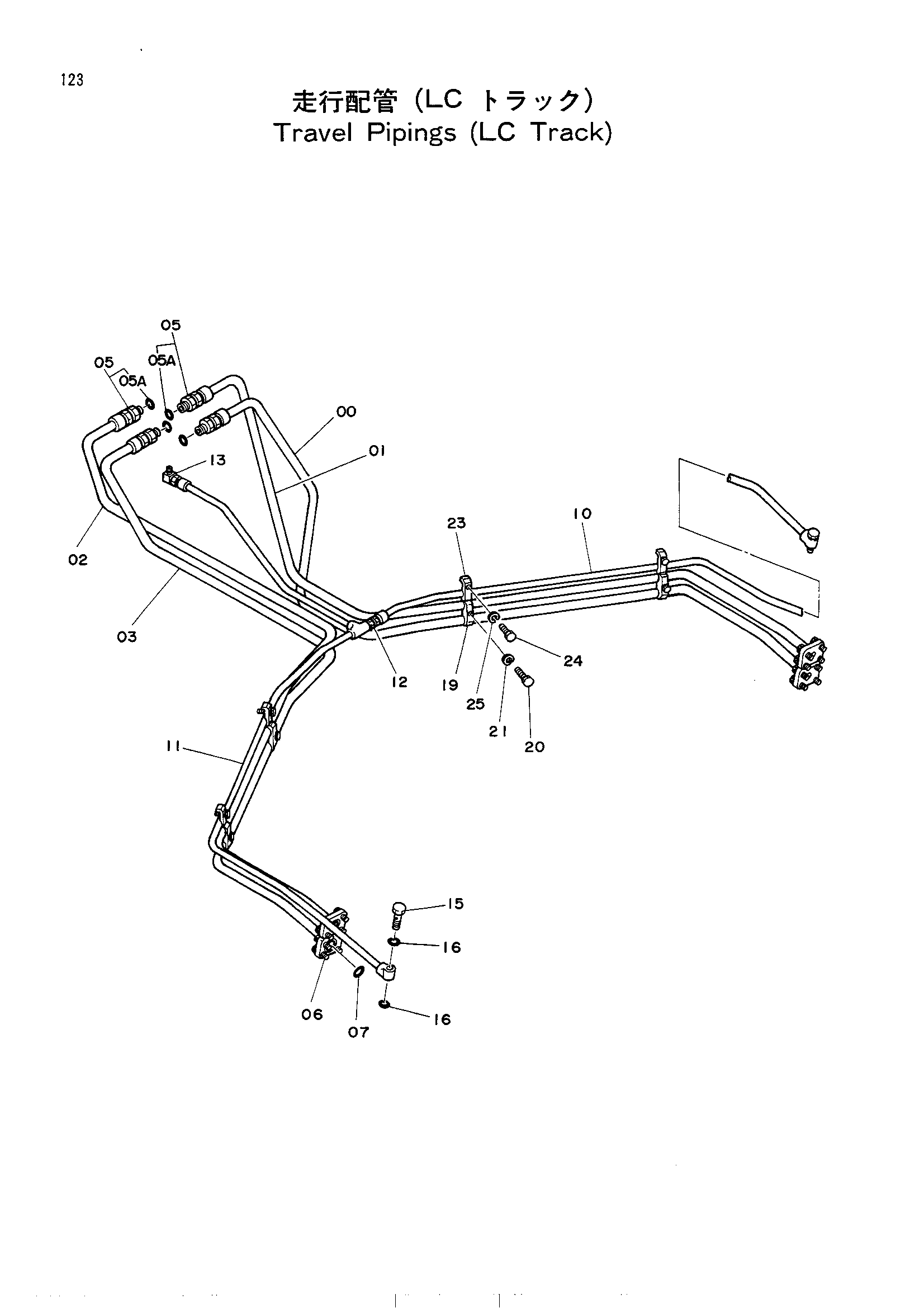

Заводская схема «Ходовой трубопроводы (LC гусеница)» для HITACHI UH083. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7013335 | Трубка | 1 |
| 01 | 7013337 | Трубка | 1 |
| 02 | 7013338 | Трубка | 1 |
| 03 | 7013336 | Трубка | 1 |
| 05 | 4042033 | Адаптер | 4 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | M341032 | Болт с внутренним шестигранником | 16 |
| 07 | A811035 | Уплотнительное кольцо | 4 |
| 10 | 8027476 замена: 9032323 | Трубка | 1 |
| 10 | 8032323 замена: 9032323 | Трубка | 1 |
| 11 | 7013334 замена: 7015505 | Трубка | 1 |
| 11 | 7015505 замена: 7015505 | Трубка | 1 |
| 12 | 94-1302 | Адаптер | 1 |
| 13 | 94-1402 | Угловой штуцер | 1 |
| 15 | 4109416 | Болт | 2 |
| 16 | 4506418 | Уплотнительное кольцо | 4 |
| 19 | 4053597 | Хомут трубки | 4 |
| 20 | J901255 | Болт | 4 |
| 21 | A590912 | Пружинная шайба | 4 |
| 23 | 4138227 | Хомут трубки | 4 |
| 24 | J901040 | Болт | 4 |
| 25 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH083 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
