Механизм натяжения — HITACHI UH083

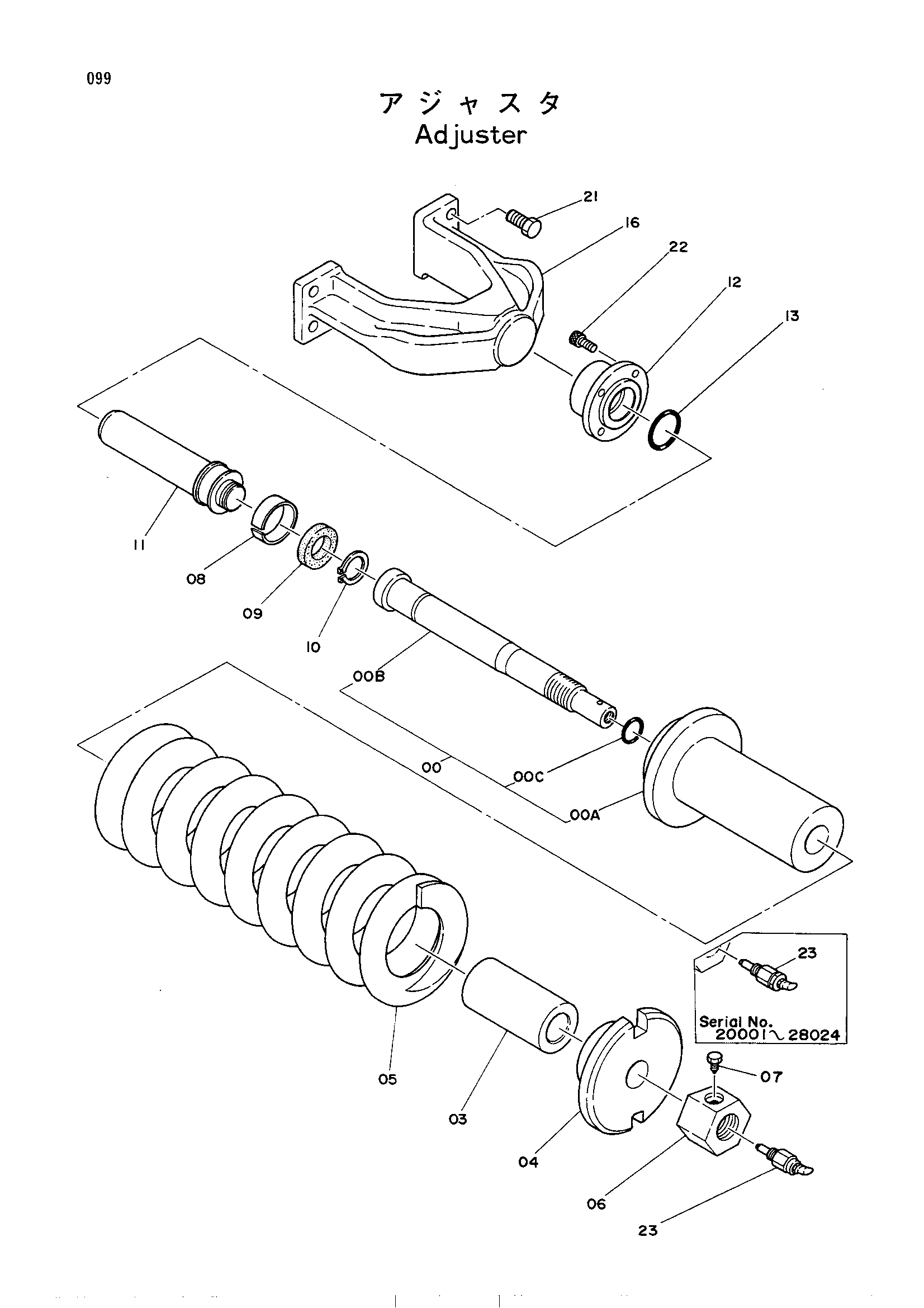

Заводская схема «Механизм натяжения» для HITACHI UH083. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9041849 замена: 9071881 | Механизм натяжения в сборе | 2 | |
| 9071881 замена: 9071881 | Механизм натяжения в сборе | 2 | |
| 00 | 9070947 замена: 9070947 | Гидроцилиндр.в сборе | 1 |
| 00A | 3022184 | Гидроцилиндр | 1 |
| 00A | 3029683 | Гидроцилиндр | 1 |
| 00A | 3036989 | Гидроцилиндр | 1 |
| 00B | 3022183 | Шток | 1 |
| 00B | 3030505 | Шток | 1 |
| 00B | 3036990 | Шток | 1 |
| 00C | 4069900 | Уплотнительное кольцо | 1 |
| 00C | 985097 | Уплотнительное кольцо | 1 |
| 00C | 992444 | Уплотнительное кольцо | 1 |
| 03 | 4124111 | Проставка | 1 |
| 03 | 4165185 | Проставка | 1 |
| 04 | 3022181 | Шайба | 1 |
| 04 | 3029685 | Шайба | 1 |
| 05 | 3022180 | Пружина | 1 |
| 06 | 4124110 | Гайка | 1 |
| 06 | 4160344 | Гайка | 1 |
| 07 | 4081259 | Болт | 1 |
| 08 | 446648 | Поршневое кольцо | 1 |
| 09 | 931296 | Манжета | 1 |
| 10 | 962002 | Стопорное кольцо | 1 |
| 11 | 3022182 | Шток поршня | 1 |
| 12 | 3022191 замена: 3029699 | Франге | 1 |
| 12 | 3029699 замена: 3029699 | Франге | 1 |
| 13 | A811055 | Уплотнительное кольцо | 1 |
| 16 | 1005809 | Вилка | 1 |
| 21 | J901635 | Болт | 4 |
| 22 | M341025 | Болт с внутренним шестигранником | 4 |
| 23 | 9048035 | Клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH083 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
