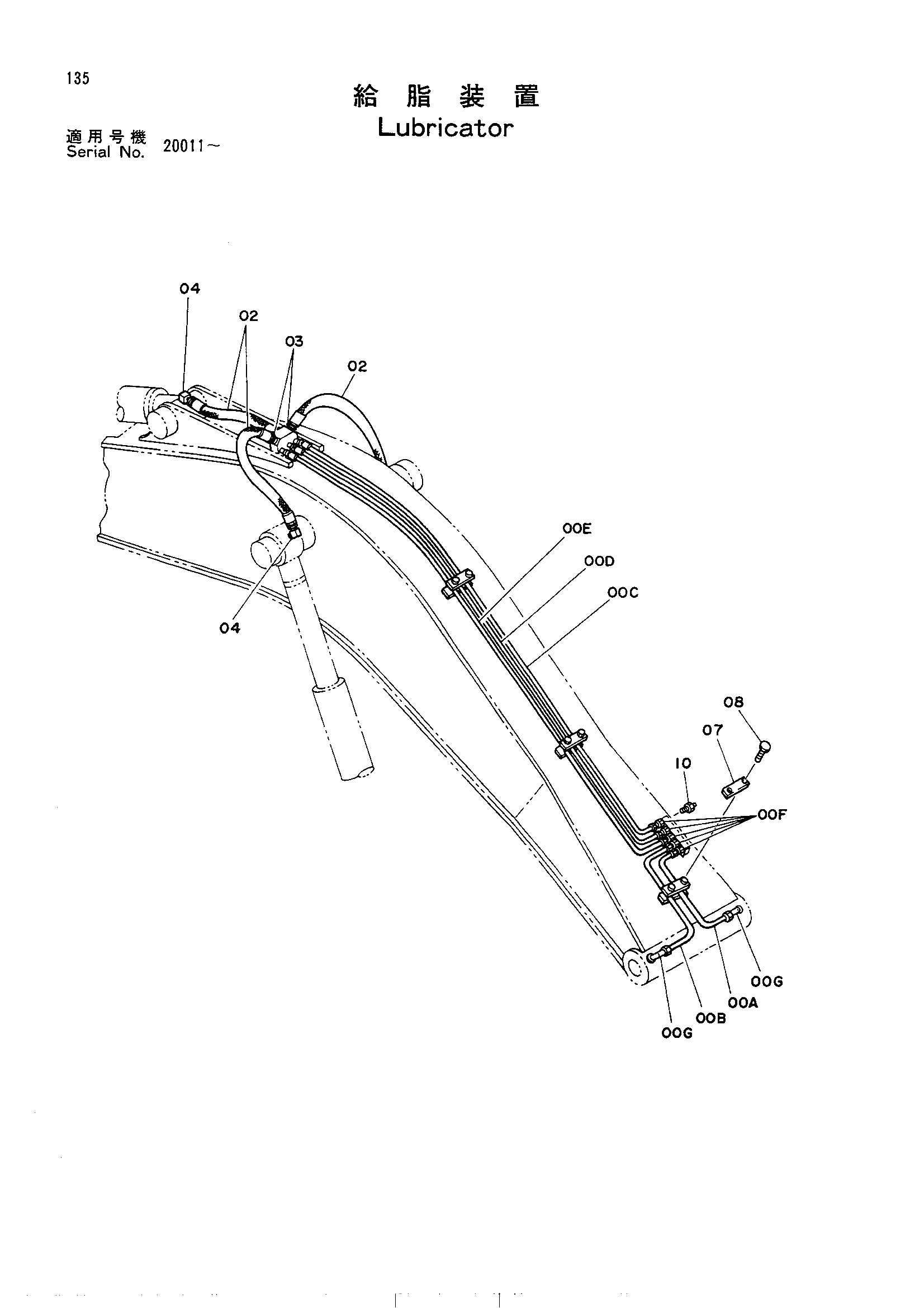

Трубопроводы системы смазки — HITACHI UH083

Заводская схема «Трубопроводы системы смазки» для HITACHI UH083. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00A	4151334	Трубка	1
00A-G	9043230	Трубка в сборе	1
00B	4151335	Трубка	1
00C	3028003	Трубка	1
00D	3028004	Трубка	1
00E	3028005	Трубка	1
00F	4130169	Штуцер трубки	8
00G	4130174	Штуцер трубки	2
02	4512113	Шланг	3
03	94-1301	Адаптер	3
04	94-1401	Угловой штуцер	3
07	4054024	Хомут	3
08	J901030	Болт	6
10	J75482	Штуцер	5

Для точного подбора сообщите каталожный номер, модель HITACHI UH083 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
