Гидроцилиндр стрелы (правый) — HITACHI UH083

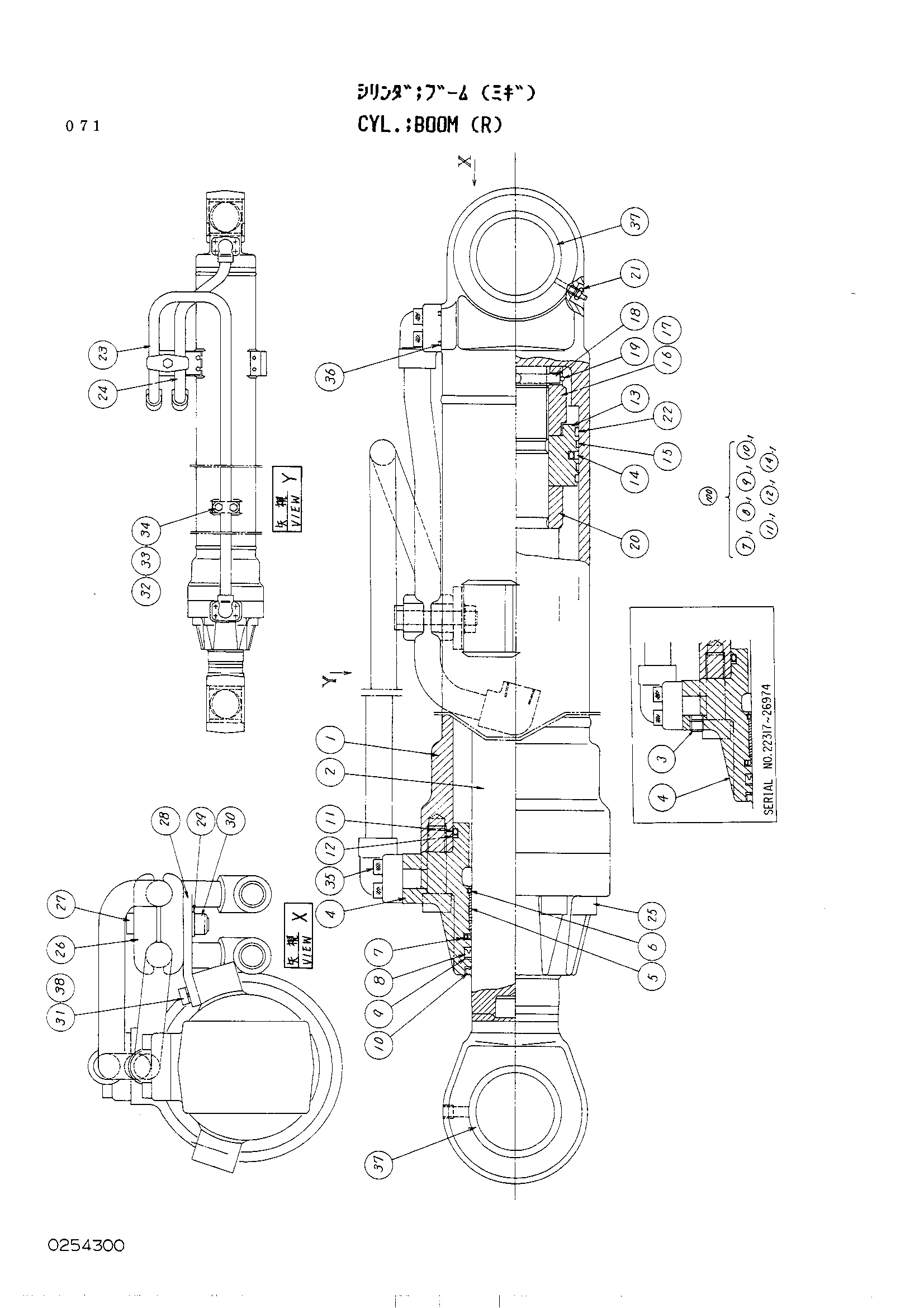

Заводская схема «Гидроцилиндр стрелы (правый)» для HITACHI UH083. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4166635	Гидроцилиндр стрелы(правый)	1
1	0254301	Труба гидроцилиндра стрела	1
2	0254302	Шток поршня стрела	1
3	94-2011	Пробка	1
4	0254303 замена: 0254314	Головка гидроцилиндра	1
4	0254314 замена: 0254315	Головка гидроцилиндра	1
4	0254315 замена: 0254315	Головка гидроцилиндра	1
5	0237406	Втулка	1
6	0237407	Кольцо	1
7	4103704	Кольцо	1
8	0105301	U-образная манжета	1
9	0237419	Опорное кольцо	1
10	0237420	Грязесъёмное кольцо	1
11	4038304	Уплотнительное кольцо	1
12	0239804	Опорное кольцо	1
13	0254304	Поршень	1
14	0254305	Уплотнительное кольцо	1
15	0254306	Кольцо	2
16	0254307	Гайка	1
17	0237413	Регулировочная шайба	1
18	0237411	Палец	1
19	0237412	Кольцо	1
20	0254308	Подшипник	1
21	4009445 замена: J75481	Штуцер	1
22	0254309	Кольцо	2
23	0254310	Трубка (стрела гидроцилиндр.)	1
24	0254311	Трубка (стрела гидроцилиндр.)	1
25	0223716	Болт с внутренним шестигранником	8
26	0236915	Держатель	2
27	0254312	Болт	1
28	0254313	Пластина	1
29	0236917	Шайба	1
30	0236918	Гайка	1
31	0236913	Болт	2
32	A590910	Пружинная шайба	2
33	0242610	Держатель	1
34	0242611	Болт	2
35	0158855	Болт с внутренним шестигранником	8
36	4506430	Уплотнительное кольцо	2
37	0208326	Втулка пальца	2
38	0236914	Пружинная шайба	2
100	4169353	Комплект уплотнение(стрела)	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH083 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
