Гусеничная рама (стандарт гусеница) — HITACHI UH083

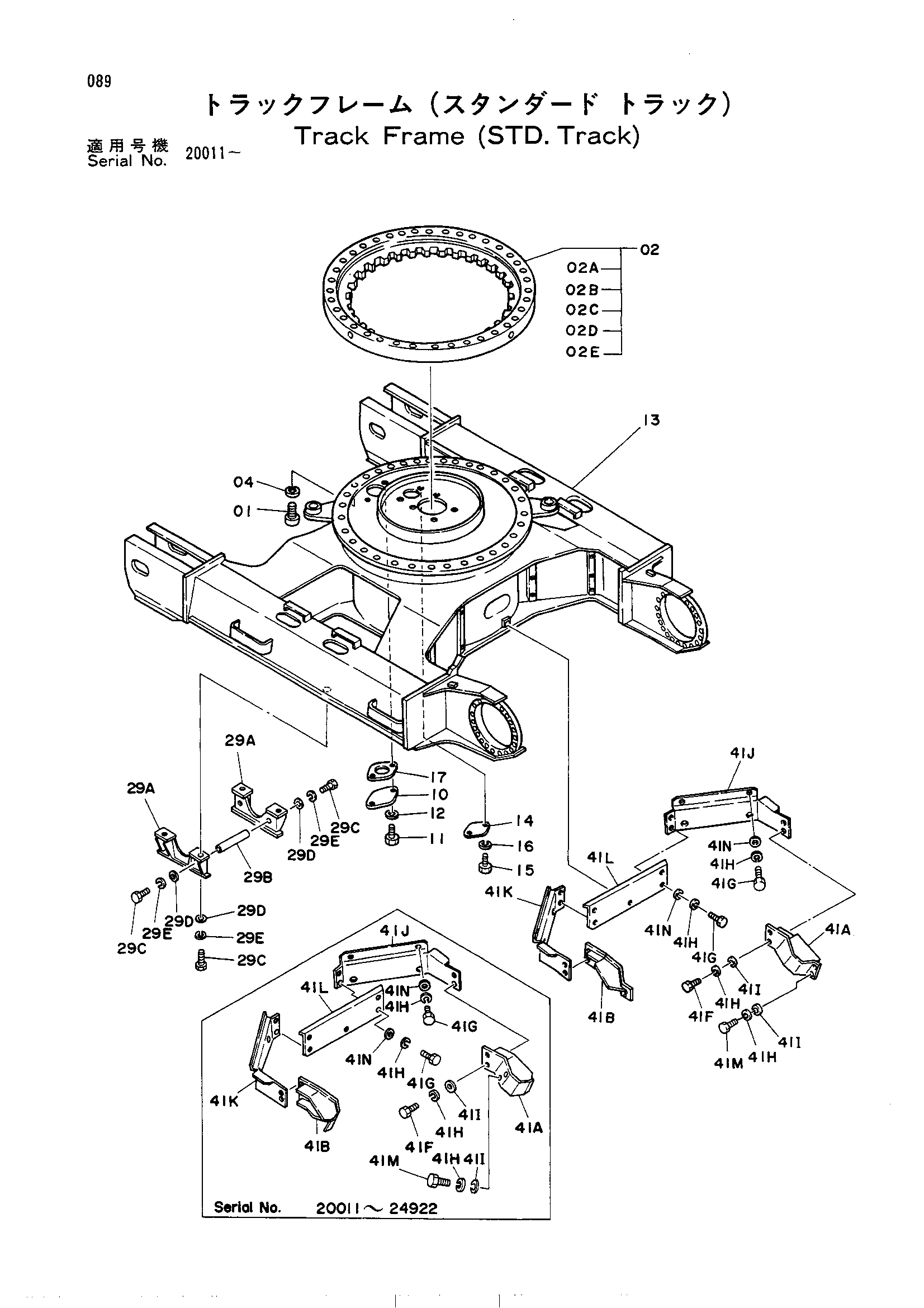

Заводская схема «Гусеничная рама (стандарт гусеница)» для HITACHI UH083. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | M122065 | Болт | 36 |
| 01 | M122071 | Болт | 36 |
| 02 | 9042074 | Подшипник. поворот | 1 |
| 02A | 4143796 | Шарик в сборе | 1 |
| 02B | 4132718 замена: 4188065 | Уплотнение(внутренний) | 1 |
| 02B | 4188065 замена: 4188065 | Уплотнение(внутренний) | 1 |
| 02C | 4132717 замена: 4188066 | Уплотнение(наружный) | 1 |
| 02C | 4188066 замена: 4188066 | Уплотнение(наружный) | 1 |
| 02D | 4127708 | Опора | 111 |
| 02D | 4127708 | Опора | 121 |
| 02E | 4127707 | Опора | 3 |
| 02E | 4127707 | Опора | 10 |
| 04 | A590920 | Пружинная шайба | 36 |
| 10 | 4093615 | Пластина | 1 |
| 11 | J901020 | Болт | 2 |
| 12 | A590910 | Пружинная шайба | 2 |
| 13 | 5001498 | Гусеничная рама | 1 |
| 14 | 4128863 | Пластина | 1 |
| 15 | J901020 | Болт | 2 |
| 16 | A590910 | Пружинная шайба | 2 |
| 17 | 4150828 | Манжета | 1 |
| 29A | 8027296 | Защитный кожух | 4 |
| 29A-E | 9050901 | Защита центральный | 1 |
| 29B | 4148612 | Проставка | 4 |
| 29C | J901645 замена: J931645 | Болт | 16 |
| 29C | J931645 замена: J931645 | Болт | 16 |
| 29D | 4114405 | Шайба | 16 |
| 29E | A590916 | Пружинная шайба | 16 |
| 41A | 7013332 | Крышка(правый) | 1 |
| 41A | 7015824 | Крышка(правый) | 1 |
| 41B | 7013333 | Крышка(левый) | 1 |
| 41B | 7015825 | Крышка(левый) | 1 |
| 41F | J901230 | Болт | 4 |
| 41G | J901225 | Болт | 9 |
| 41H | A590912 | Пружинная шайба | 17 |
| 41I | 449490 замена: 449490 | Плоская шайба | 8 |
| 41I | A590112 замена: 449490 | Шайба | 8 |
| 41J | 6006163 | Крышка | 1 |
| 41K | 6006164 | Крышка | 1 |
| 41L | 2018194 | Крышка | 1 |
| 41M | J901225 | Болт | 4 |
| 41M | J901235 замена: J901245 | Болт | 4 |
| 41M | J901245 замена: J901245 | Болт | 4 |
| 41N | 449490 | Плоская шайба | 9 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH083 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
