Рукоять — HITACHI UH083

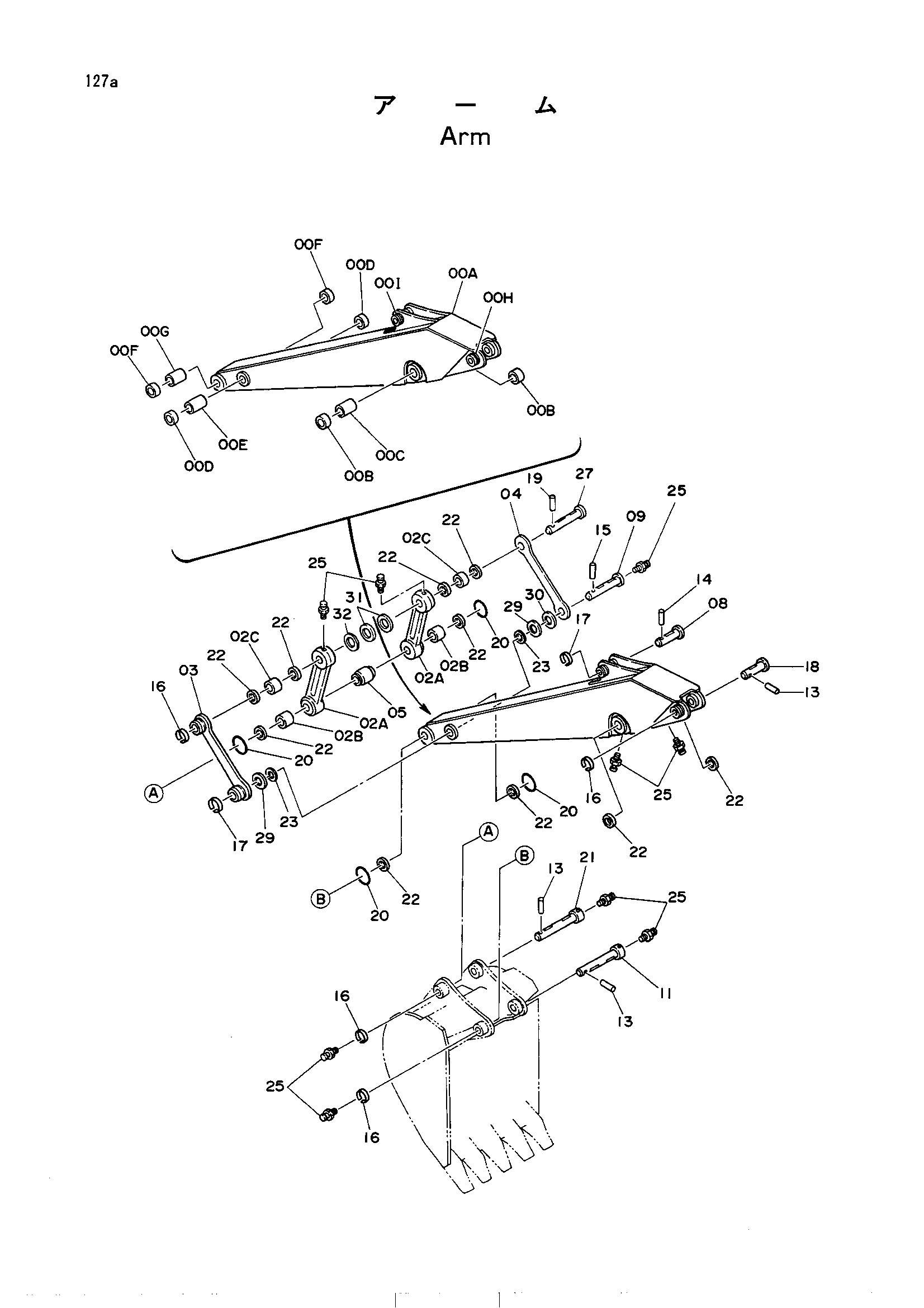

Заводская схема «Рукоять» для HITACHI UH083. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 6004934 | Рукоять (удлинённый рукоять) | 1 |
| 00A | 6006155 | Рукоять (укороченный рукоять) | 1 |
| 00A-I | 9041805 | Рукоять в сборе (удлинённый рукоять) | 1 |
| 00A-I | 9051548 | Рукоять в сборе (укороченный рукоять) | 1 |
| 00B | 3022123 | Втулка | 2 |
| 00C | 4123816 | Проставка | 1 |
| 00D | 4124029 | Втулка | 2 |
| 00E | 4123814 | Проставка | 1 |
| 00F | 4067986 | Втулка | 2 |
| 00G | 4123815 | Проставка | 1 |
| 00H | 4098710 | Ограничитель | 1 |
| 00I | 4098714 | Ограничитель | 1 |
| 02A | 2014907 | Тяга | 1 |
| 02A | 2018801 | Тяга | 1 |
| 02A-C | 9041807 | Тяга (с втулка) | 2 |
| 02B | 4067985 | Втулка | 1 |
| 02B | 4107838 | Втулка | 1 |
| 02C | 4141037 | Втулка | 2 |
| 03 | 9714812 | Тяга | 1 |
| 04 | 3022150 | Тяга | 1 |
| 05 | 4107840 | Проставка | 1 |
| 05 | 4154425 | Проставка | 1 |
| 08 | 3022125 | Палец | 1 |
| 09 | 3022121 | Палец | 1 |
| 11 | 3022264 | Палец | 1 |
| 13 | 4098713 | Палец | 3 |
| 14 | 4098717 | Палец | 1 |
| 15 | 4106307 замена: 4185497 | Палец (укороченный рукоять) | 1 |
| 15 | 4106307 замена: 4185497 | Палец (удлинённый рукоять) | 1 |
| 15 | 4185497 замена: 4185497 | Палец (укороченный рукоять) | 1 |
| 15 | 4185497 замена: 4185497 | Палец (удлинённый рукоять) | 1 |
| 16 | 4098712 | Кольцо | 4 |
| 17 | 4098716 | Кольцо | 2 |
| 18 | 3023649 | Палец | 1 |
| 19 | 4109669 замена: 4185496 | Палец (укороченный рукоять) | 1 |
| 19 | 4109669 замена: 4185496 | Палец (удлинённый рукоять) | 1 |
| 19 | 4185496 замена: 4185496 | Палец (укороченный рукоять) | 1 |
| 19 | 4185496 замена: 4185496 | Палец (удлинённый рукоять) | 1 |
| 20 | 4089028 | Уплотнительное кольцо | 4 |
| 21 | 3027916 | Палец | 1 |
| 22 | 4067902 | Пылезащитное уплотнение | 10 |
| 23 | 4084578 | Пылезащитное уплотнение | 2 |
| 25 | J75481 | Штуцер | 9 |
| 27 | 3025666 замена: 3034650 | Палец | 1 |
| 27 | 3034650 замена: 3025666 | Палец | 1 |
| 29 | 4097354 | Регулировочная шайба 1.2 (укороченный рукоять) | 2 |
| 29 | 4097354 | Регулировочная шайба 1.2 (удлинённый рукоять) | 2 |
| 30 | 4097355 | Регулировочная шайба 2.3 (укороченный рукоять) | 1 |
| 30 | 4097355 | Регулировочная шайба 2.3 (удлинённый рукоять) | 1 |
| 31 | 4114817 | Регулировочная шайба 1.0 (удлинённый рукоять) | 2 |
| 31 | 4114817 | Регулировочная шайба 1.0 (укороченный рукоять) | 2 |
| 32 | 4114816 | Регулировочная шайба 2.3 (укороченный рукоять) | 1 |
| 32 | 4114816 | Регулировочная шайба 2.3 (удлинённый рукоять) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH083 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
