Управление двигателем — HITACHI UH083

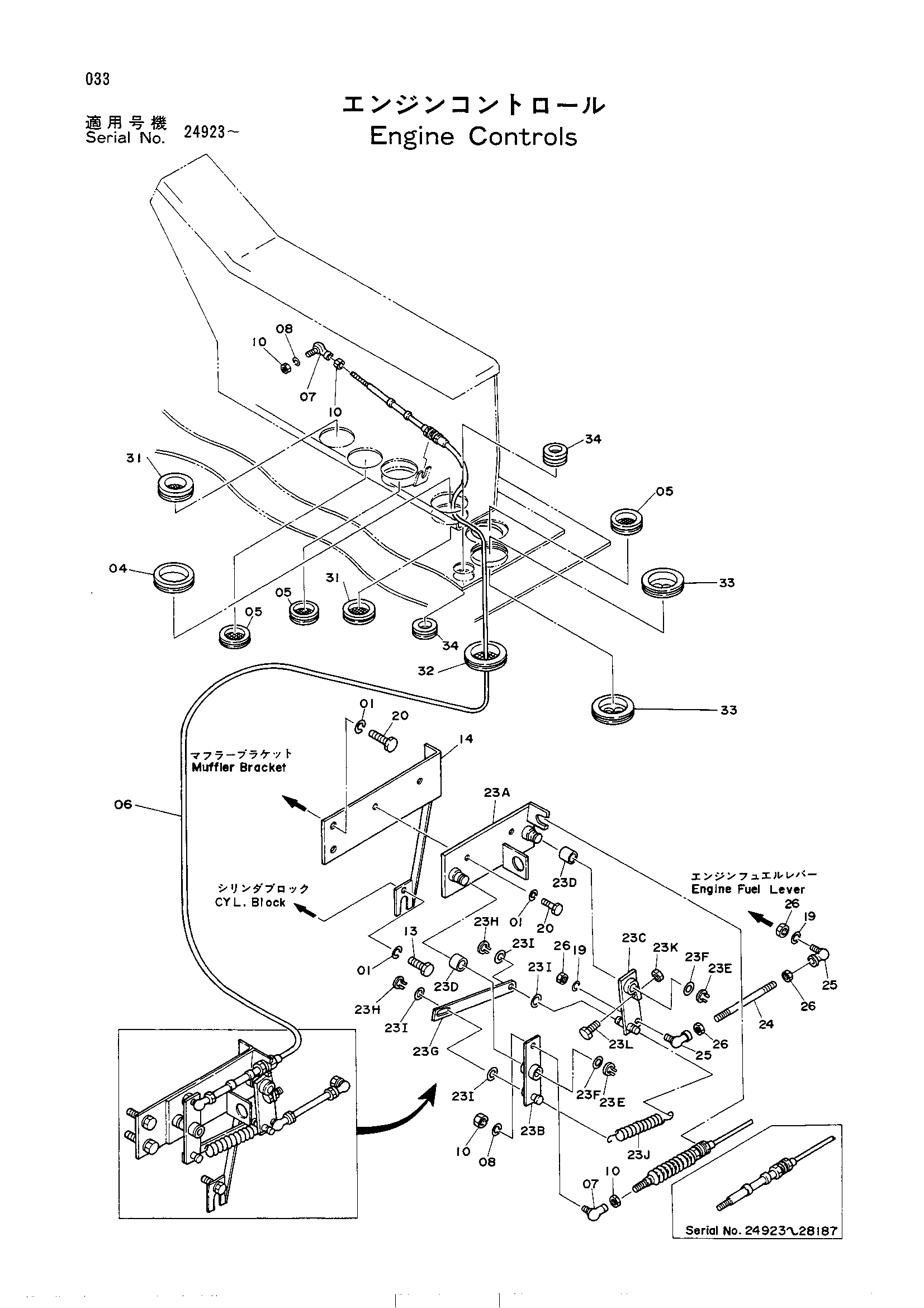

Заводская схема «Управление двигателем» для HITACHI UH083. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A590910 | Пружинная шайба | 5 |
| 04 | 4509404 | Резиновая втулка | 1 |
| 05 | 4150707 | Резиновая прокладка | 3 |
| 06 | 4053233 замена: 4199128 | Трос управления | 1 |
| 06 | 4199128 замена: 4199128 | Трос управления | 1 |
| 07 | 4056016 | Шарнир | 2 |
| 08 | A590905 | Пружинная шайба | 2 |
| 10 | M500504 | Гайка | 4 |
| 13 | M111022 | Болт | 1 |
| 14 | 8032619 | Кронштейн | 1 |
| 19 | A590906 | Пружинная шайба | 2 |
| 20 | J901028 | Болт | 4 |
| 23A | 8032514 | Кронштейн | 1 |
| 23A-L | 9061071 | Рычаг в сборе | 1 |
| 23B | 8032515 | Рычаг | 1 |
| 23C | 8032516 | Рычаг | 1 |
| 23D | 4173387 | Втулка | 2 |
| 23E | 991337 | Стопорное кольцо | 2 |
| 23F | A590114 | Шайба | 2 |
| 23G | 4177460 | Шток | 1 |
| 23H | 991336 | Кольцо фиксатор | 2 |
| 23I | A590112 | Шайба | 4 |
| 23J | 4177432 | Пружина тентион | 1 |
| 23K | 4122395 | Гайка | 1 |
| 23L | 4179041 | Механизм натяжения | 1 |
| 24 | 4173828 | Шток | 1 |
| 25 | 4056017 | Шарнир | 2 |
| 26 | M500605 | Гайка | 4 |
| 31 | 4161992 | Резиновая втулка | 2 |
| 32 | 4161991 | Резиновая втулка | 1 |
| 33 | 4161993 | Резиновая втулка | 2 |
| 34 | 4176549 | Резиновая прокладка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH083 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
