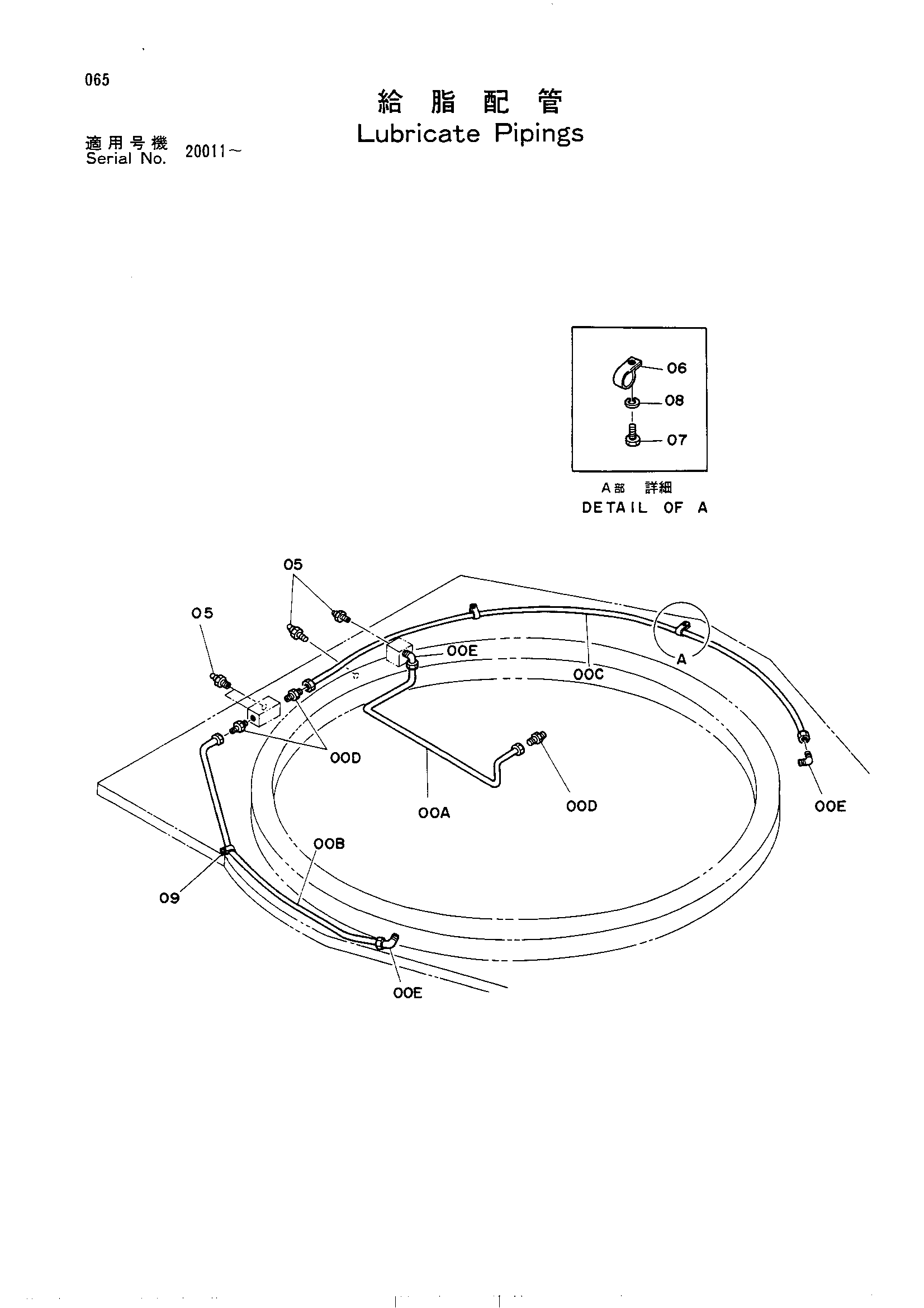

Трубопроводы системы смазки — HITACHI UH083

Заводская схема «Трубопроводы системы смазки» для HITACHI UH083. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00A	3028002	Трубка	1
00A-E	9043226 замена: 9053034	Трубка в сборе	1
00B	2018355	Трубка	1
00C	2018356	Трубка	1
00D	4130168	Штуцер трубки	3
00E	4130174	Штуцер трубки	3
05	J75481	Штуцер	4
06	4143408	Зажим трубка	2
07	J900812	Болт	3
08	A590908	Пружинная шайба	3
09	4156031	Зажим трубка	1

Для точного подбора сообщите каталожный номер, модель HITACHI UH083 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
