Топливный подающий устройство — HITACHI UH083

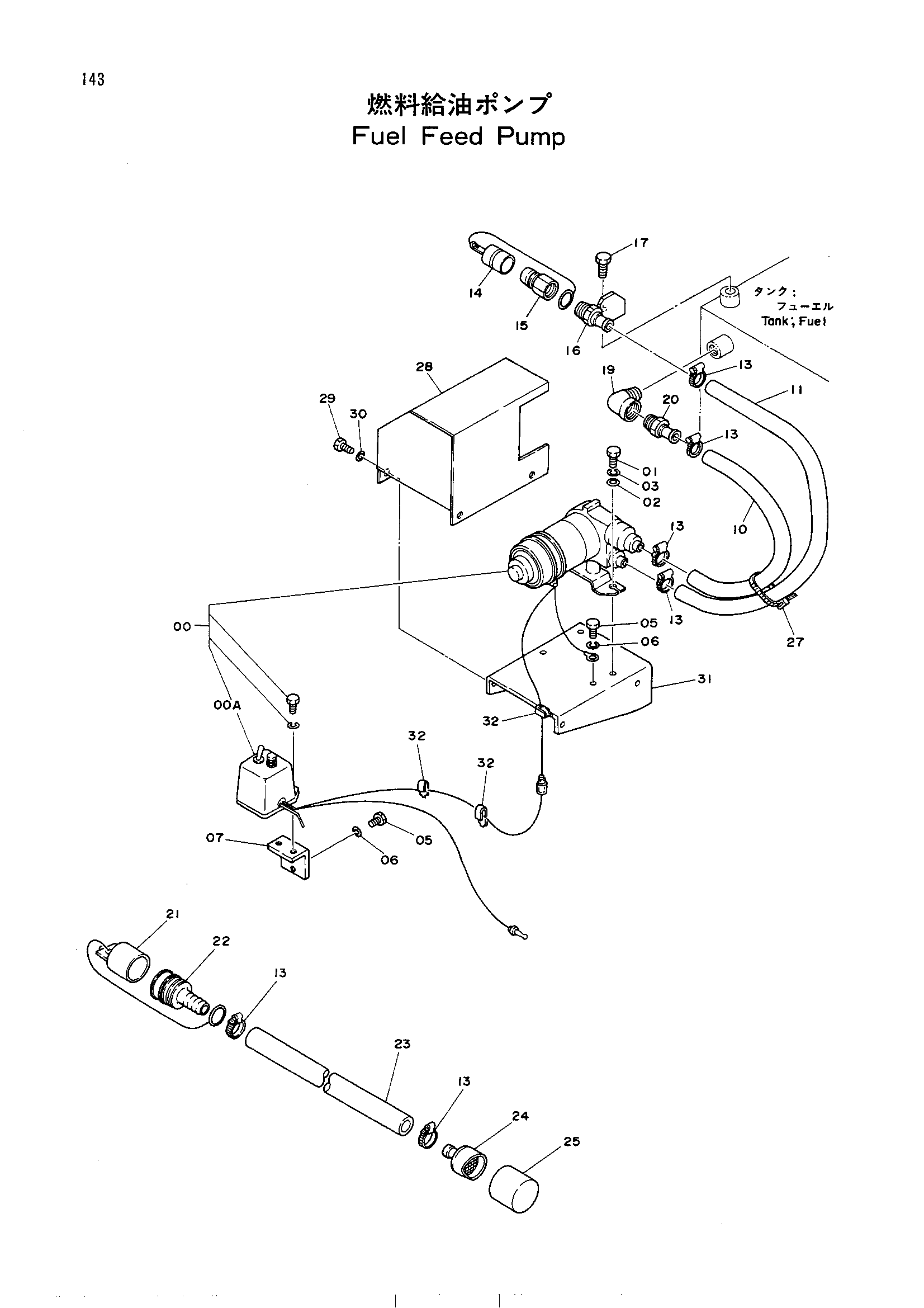

Заводская схема «Топливный подающий устройство» для HITACHI UH083. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4164136 | Насос | 1 |
| 00A | 4159265 | Короб выключатель | 1 |
| 01 | J900832 | Болт | 3 |
| 02 | A590108 | Шайба | 3 |
| 03 | A590908 | Пружинная шайба | 3 |
| 05 | J900614 | Болт | 3 |
| 06 | A590906 | Пружинная шайба | 3 |
| 07 | 4164131 | Кронштейн | 1 |
| 10 | 4164132 | Топливный шланг | 1 |
| 11 | 4164133 | Топливный шланг | 1 |
| 13 | 4504367 | Хомут шланга | 6 |
| 14 | 4122886 | Колпачок | 1 |
| 15 | 4122884 | Пробка | 1 |
| 16 | 9720773 | Соединение | 1 |
| 17 | J901225 | Болт | 1 |
| 19 | 94-0632 | Угловой штуцер: S | 1 |
| 20 | 4004589 | Соединение | 1 |
| 21 | 4122885 | Колпачок | 1 |
| 22 | 4122883 | Разъём | 1 |
| 23 | 4143611 | Топливный шланг | 1 |
| 24 | 4103527 | Сетчатый фильтр | 1 |
| 25 | 4507650 | Сетчатый фильтр | 1 |
| 27 | 4055312 | Зажим | 1 |
| 28 | 8030574 | Крышка | 1 |
| 29 | J900816 | Болт | 4 |
| 30 | A590908 | Пружинная шайба | 4 |
| 31 | 9721078 | Опора | 1 |
| 32 | 434841 | Зажим велдинг | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH083 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
