Роликовый гидроцилиндр <роликовый прямая лопата> — HITACHI UH083

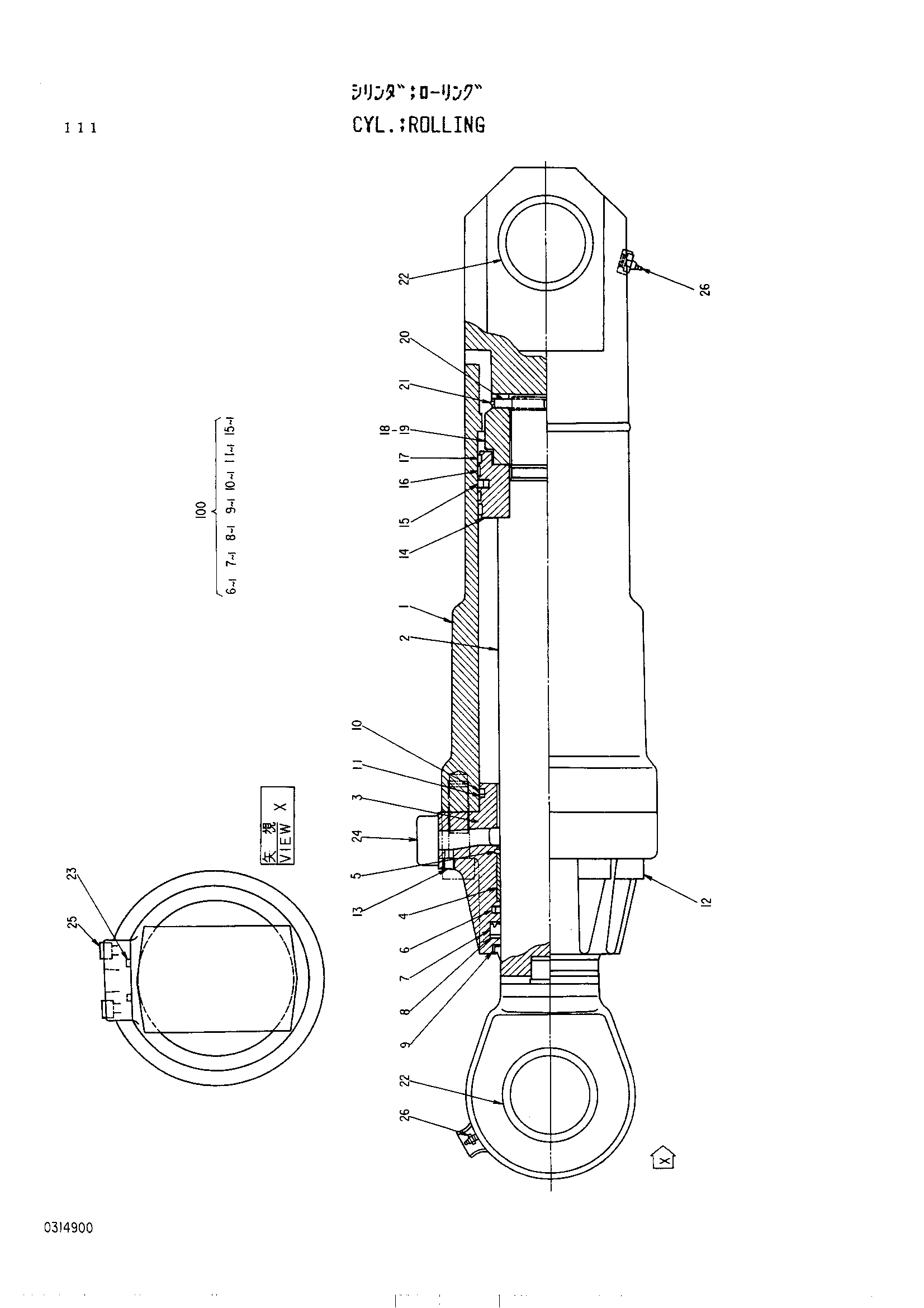

Заводская схема «Роликовый гидроцилиндр <роликовый прямая лопата>» для HITACHI UH083. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4167711 | Гидроцилиндр. роликовый | 1 | |
| 1 | 0314901 | Труба гидроцилиндра | 1 |
| 2 | 0314902 | Шток поршня | 1 |
| 3 | 0237504 | Головка гидроцилиндра | 1 |
| 4 | 0236904 | Втулка | 1 |
| 5 | 0236905 | Кольцо | 1 |
| 6 | 0151902 | Кольцо | 1 |
| 7 | 0146407 | У-ринг | 1 |
| 8 | 0236919 | Опорное кольцо | 1 |
| 9 | 0236920 | Грязесъёмное кольцо | 1 |
| 10 | 4034653 | Уплотнительное кольцо | 1 |
| 11 | 0237217 | Опорное кольцо | 1 |
| 12 | 0237212 | Болт с внутренним шестигранником | 8 |
| 13 | 94-2011 | Пробка | 1 |
| 14 | 0237506 | Поршень | 1 |
| 15 | 0237218 | Уплотнительное кольцо | 1 |
| 16 | 0237219 | Кольцо | 2 |
| 17 | 0237220 | Кольцо | 2 |
| 18 | 0271905 | Гайка | 1 |
| 19 | 0236909 | Регулировочная шайба | 1 |
| 20 | 0237411 | Палец | 1 |
| 21 | 0237412 | Кольцо | 1 |
| 22 | 0314903 | Втулка | 2 |
| 23 | 4070049 | Уплотнительное кольцо | 1 |
| 24 | 0314904 | Соединение | 1 |
| 25 | M341236 | Болт разъём 12X35.5 | 4 |
| 26 | 4009445 | Штуцер | 2 |
| 100 | 4209824 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH083 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
