Крышка (1) — HITACHI UH083

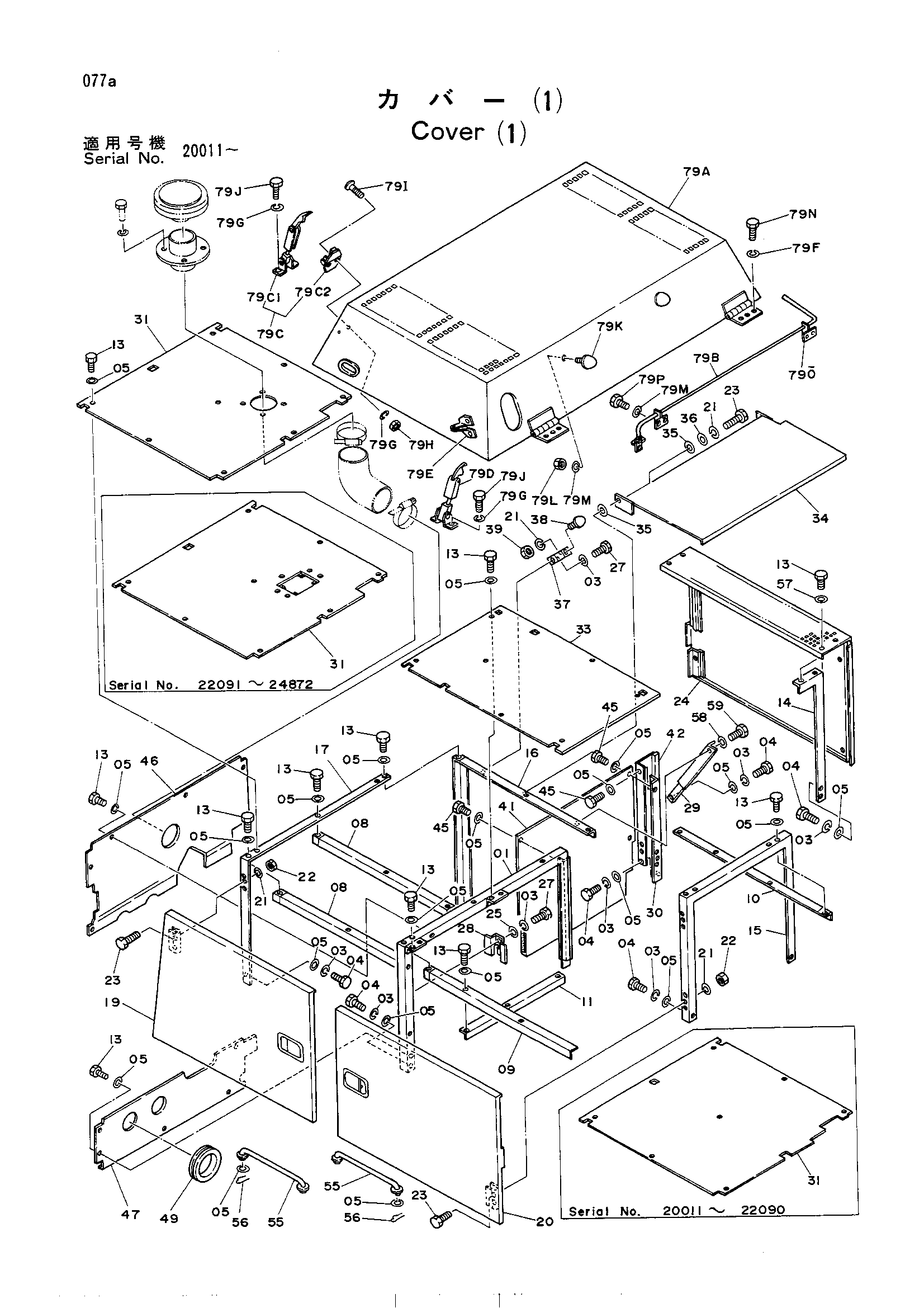

Заводская схема «Крышка (1)» для HITACHI UH083. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7012221 | Опора | 1 |
| 03 | A590912 | Пружинная шайба | 14 |
| 04 | J901230 | Болт | 11 |
| 05 | A590112 | Шайба | 62 |
| 08 | 9715583 | Опора | 2 |
| 09 | 8025306 | Опора | 1 |
| 10 | 8025305 | Опора | 1 |
| 11 | 8025304 | Опора | 1 |
| 13 | J901222 | Болт | 46 |
| 14 | 9717648 | Опора | 1 |
| 15 | 8022957 | Опора | 1 |
| 16 | 7013566 | Опора | 1 |
| 17 | 8027865 | Опора | 1 |
| 19 | 7011134 | Дверь | 1 |
| 20 | 7011135 | Дверь | 1 |
| 21 | A590910 | Пружинная шайба | 14 |
| 22 | J950010 | Гайка | 12 |
| 23 | J901022 | Болт | 13 |
| 24 | 7012602 | Крышка | 1 |
| 25 | 449490 | Плоская шайба | 2 |
| 27 | J901225 | Болт | 3 |
| 28 | 4151315 | Ограничитель | 2 |
| 29 | 8027864 | Опора | 1 |
| 30 | 9719087 | Опора | 1 |
| 31 | 3031086 | Крышка | 1 |
| 31 | 4128271 | Крышка | 1 |
| 31 | 8033983 | Крышка | 1 |
| 33 | 4128272 | Крышка | 1 |
| 34 | 8026070 | Крышка | 1 |
| 35 | A590120 | Шайба | 2 |
| 36 | J217083 | Шайба | 1 |
| 37 | 4142599 | Кронштейн | 1 |
| 38 | 487195 | Ограничитель | 1 |
| 39 | M501008 | Гайка | 1 |
| 41 | 3027994 замена: 8028496 | Пластина | 1 |
| 41 | 8028496 замена: 3027994 | Крышка | 1 |
| 42 | 8027866 | Пластина | 1 |
| 45 | J901218 | Болт | 7 |
| 46 | 3025952 | Пластина | 1 |
| 47 | 8026074 | Пластина | 1 |
| 49 | 4099334 | Резиновая втулка | 2 |
| 55 | 9707254 | Стойка | 2 |
| 56 | 4022699 | Стопорный палец | 2 |
| 57 | 449490 | Плоская шайба | 4 |
| 57 | A590112 | Шайба | 4 |
| 58 | A590112 | Шайба | 1 |
| 59 | J901222 | Болт | 1 |
| 79A | 5001214 | Крышка двигатель | 1 |
| 79B | 4134863 замена: 4151788 | Штанга торсион | 1 |
| 79B | 4151788 замена: 4134863 | Штанга торсион | 1 |
| 79C | 4113712 | Защёлка в сборе | 2 |
| 79C1 | 3021130 | Защёлка | 1 |
| 79C2 | 3021131 | Анкхор | 1 |
| 79D | 322831 | Защёлка | 1 |
| 79E | 4119658 | Анкхор | 1 |
| 79F | A590912 | Пружинная шайба | 6 |
| 79G | A590908 | Пружинная шайба | 12 |
| 79H | M500807 | Гайка | 6 |
| 79I | M430820 | Винт | 6 |
| 79J | J900816 | Болт | 6 |
| 79K | 487195 | Ограничитель | 2 |
| 79L | M501008 | Гайка | 2 |
| 79M | A590910 | Пружинная шайба | 8 |
| 79N | J901225 | Болт | 6 |
| 79O | 9705510 | Хомут | 3 |
| 79P | J901018 | Болт | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH083 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
