Рычаг управления (4-рычаг тип) — HITACHI UH083

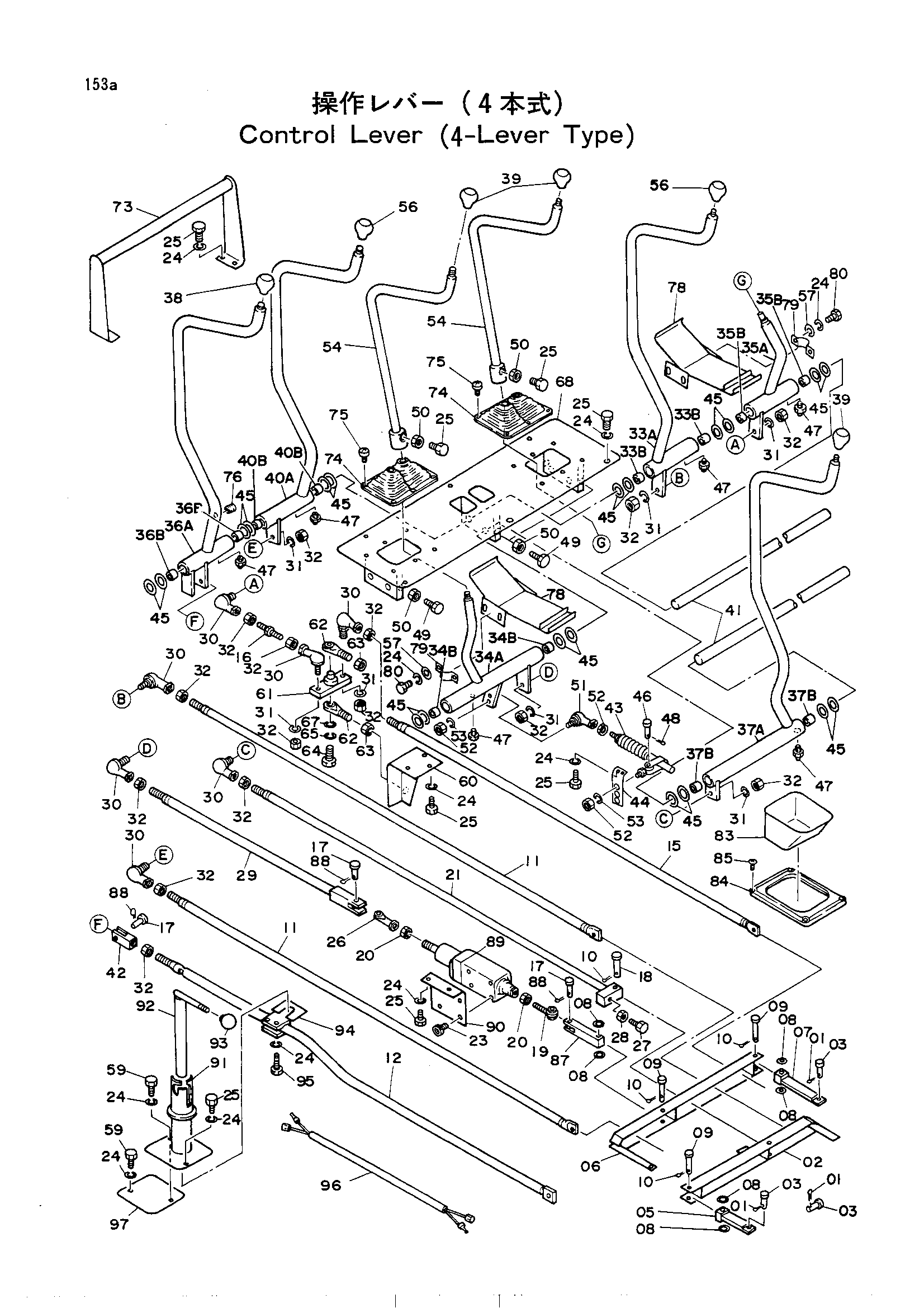

Заводская схема «Рычаг управления (4-рычаг тип)» для HITACHI UH083. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A763018 | Шплинт | 9 |
| 02 | 8028338 | Тяга | 1 |
| 03 | 4131437 | Палец | 9 |
| 05 | 9714638 | Тяга | 1 |
| 06 | 8021867 | Тяга | 1 |
| 07 | 9714639 | Тяга | 1 |
| 08 | A590116 | Плоская шайба | 6 |
| 09 | 4071791 | Палец | 3 |
| 10 | A764025 | Шплинт | 4 |
| 11 | 9718896 | Шток | 2 |
| 12 | 4148455 | Шток | 1 |
| 15 | 9718556 | Шток | 1 |
| 16 | 4148456 | Болт | 1 |
| 17 | A741232 | Палец | 3 |
| 18 | 4153699 | Палец | 1 |
| 19 | 4505510 | Концевой шток | 1 |
| 20 | J950012 | Гайка | 2 |
| 21 | 9719482 | Шток | 1 |
| 23 | M341020 | Болт с внутренним шестигранником | 4 |
| 24 | A590910 | Пружинная шайба | 26 |
| 25 | J901025 | Болт | 20 |
| 26 | 4064578 | Шарнир | 1 |
| 27 | 4153700 | Болт | 1 |
| 28 | M581210 | Гайка | 1 |
| 29 | 9718555 | Шток | 1 |
| 30 | 4056020 | Шарнир | 7 |
| 31 | A590912 | Пружинная шайба | 7 |
| 32 | M501210 | Гайка | 15 |
| 33A | 7013203 | Рычаг | 1 |
| 33A-B | 9050856 | Рычаг (с подшипник.) | 1 |
| 33B | 4063692 | Игольчатый подшипник | 2 |
| 34A | 8027261 | Рычаг | 1 |
| 34A-B | 9050852 | Рычаг (с подшипник.) | 1 |
| 34B | 4063692 | Игольчатый подшипник | 2 |
| 35A | 8027262 | Рычаг | 1 |
| 35A-B | 9050853 | Рычаг (с подшипник.) | 1 |
| 35B | 4063692 | Игольчатый подшипник | 2 |
| 36A | 7013201 | Рычаг | 1 |
| 36A-B | 9050854 | Рычаг (с подшипник.) | 1 |
| 36B | 4063692 | Игольчатый подшипник | 2 |
| 37A | 7013204 | Рычаг | 1 |
| 37A-B | 9050857 | Рычаг (с подшипник.) | 1 |
| 37B | 4063692 | Игольчатый подшипник | 2 |
| 38 | 4117703 | Рукоятка (звуковой сигнал SW) | 1 |
| 39 | 4117704 | Рукоятка | 3 |
| 40A | 7013202 | Рычаг | 1 |
| 40A-B | 9050855 | Рычаг (с подшипник.) | 1 |
| 40B | 4063692 | Игольчатый подшипник | 2 |
| 41 | 4068292 | Палец | 2 |
| 42 | M981248 | Концевой вилка | 1 |
| 43 | 4130805 | Амортизатор | 1 |
| 44 | 4133649 замена: 4170525 | Кронштейн | 1 |
| 44 | 4170525 замена: 4133649 | Кронштейн | 1 |
| 45 | 4081592 | Регулировочная шайба 0.4 | 36 |
| 46 | 4044928 | Палец | 1 |
| 47 | J75481 | Штуцер | 6 |
| 48 | A763020 | Шплинт | 1 |
| 49 | J901032 | Болт | 6 |
| 50 | J950010 | Гайка | 8 |
| 51 | 4056018 | Шарнир | 1 |
| 52 | M500807 | Гайка | 3 |
| 53 | A590908 | Пружинная шайба | 2 |
| 54 | 8027260 | Рычаг | 2 |
| 56 | 4117705 | Рукоятка | 2 |
| 57 | A590110 | Плоская шайба | 4 |
| 59 | J901020 | Болт | 2 |
| 60 | 9718560 | Кронштейн | 1 |
| 61 | 9710583 | Рычаг | 1 |
| 62 | 4041959 | Концевой шток | 2 |
| 63 | M501411 | Гайка | 2 |
| 64 | M111236 | Болт | 1 |
| 65 | A590912 | Пружинная шайба | 1 |
| 67 | A590112 | Шайба | 1 |
| 68 | 8027226 | Кронштейн | 1 |
| 73 | 9719519 | Подставка для ног | 1 |
| 74 | 8015955 | Защитный чехол | 2 |
| 75 | M430610 | Винт | 12 |
| 76 | 487081 | Резиновая втулка | 1 |
| 78 | 8027264 | Педаль | 2 |
| 79 | 4148457 | Опора | 2 |
| 80 | J901025 | Болт | 4 |
| 80 | J901030 | Болт | 4 |
| 83 | 8027289 | Короб | 1 |
| 84 | 3026035 | Рама | 1 |
| 85 | 4129422 | Винт | 4 |
| 87 | 4131407 | Концевой вилка | 1 |
| 88 | A764020 | Шплинт | 3 |
| 89 | 4131406 | Клапан вспомогательный | 1 |
| 90 | 4131408 | Кронштейн | 1 |
| 91 | 8027265 | Стойка | 1 |
| 92 | 9718561 | Шток | 1 |
| 93 | 4143169 | Рукоятка | 1 |
| 94 | 9718559 | Рычаг | 1 |
| 95 | J901040 | Болт | 2 |
| 96 | 4152476 | Провод электрический | 1 |
| 97 | 4153767 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH083 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
