Масляный радиатор трубопроводы — HITACHI UH083

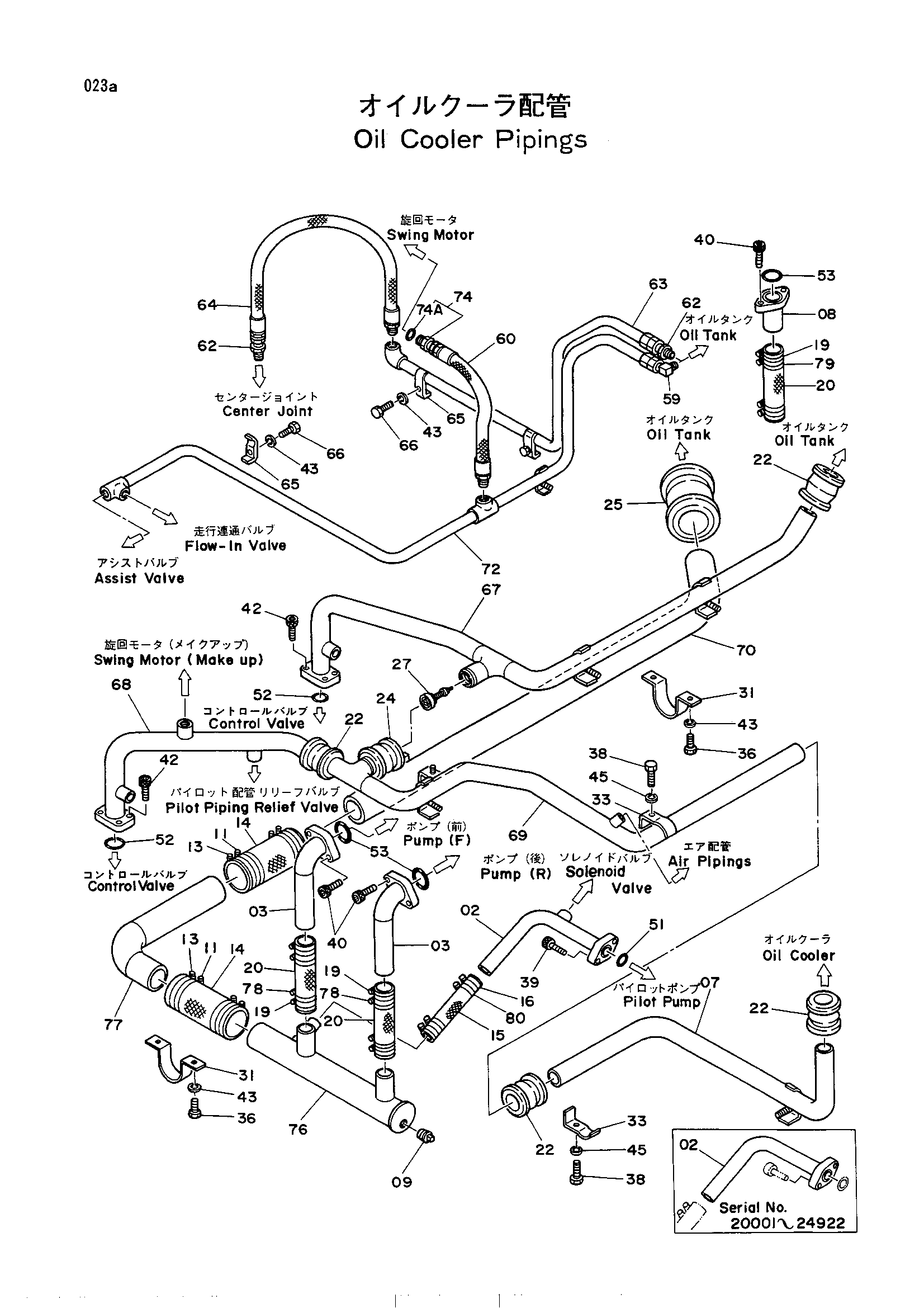

Заводская схема «Масляный радиатор трубопроводы» для HITACHI UH083. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 8022917 замена: J75282 | Трубка | 1 |
| 02 | 8022917 замена: 8033091 | Трубка | 1 |
| 02 | 8033091 | Трубка | 1 |
| 03 | 8022916 | Трубка | 2 |
| 07 | 8023029 | Трубка | 1 |
| 08 | 9715295 | Трубка | 1 |
| 09 | 94-2026 | Пробка | 1 |
| 11 | 4152704 замена: 4152704 | Хомут шланга | 4 |
| 11 | 4503469 замена: 4152704 | Хомут шланга | 4 |
| 13 | 4503469 | Хомут шланга | 4 |
| 14 | 4099119 замена: 4167091 | Резиновый шланг | 2 |
| 14 | 4099119 замена: 4167091 | Резиновый шланг | 2 |
| 14 | 4167091 замена: 4099119 | Резиновый шланг | 2 |
| 15 | 4033338 | Резиновый шланг | 1 |
| 16 | 4505243 | Зажим | 2 |
| 19 | 4505385 | Зажим | 6 |
| 20 | 4080206 | Резиновый шланг | 3 |
| 22 | 4069801 | Муфта | 4 |
| 24 | 4067834 | Муфта | 1 |
| 25 | 4071215 | Муфта | 1 |
| 27 | 4150829 | Клапан | 1 |
| 31 | 4000909 | Хомут | 3 |
| 33 | 4053698 | Хомут | 6 |
| 36 | J901020 замена: J901025 | Болт | 6 |
| 36 | J901025 замена: J901020 | Болт | 6 |
| 38 | J901265 | Болт | 6 |
| 39 | 4057125 | Болт с внутренним шестигранником | 2 |
| 40 | M341236 | Болт с внутренним шестигранником | 6 |
| 42 | M341036 | Болт с внутренним шестигранником | 8 |
| 43 | A590910 | Пружинная шайба | 10 |
| 45 | A590912 | Пружинная шайба | 6 |
| 51 | A810035 | Уплотнительное кольцо | 1 |
| 52 | A810040 | Уплотнительное кольцо | 2 |
| 53 | A810050 | Уплотнительное кольцо | 3 |
| 59 | 94-1403 | Угловой штуцер | 1 |
| 60 | 4042873 замена: 4173041 | Шланг | 1 |
| 60 | 4042873 | Шланг | 1 |
| 60 | 4173041 замена: 4042873 | Шланг | 1 |
| 62 | 94-1303 | Адаптер | 2 |
| 63 | 8023054 | Трубка | 1 |
| 64 | 4054362 замена: 4173042 | Шланг | 1 |
| 64 | 4173042 замена: 4054362 | Шланг | 1 |
| 65 | 4053594 | Хомут трубки | 4 |
| 66 | J901040 | Болт | 4 |
| 67 | 7012256 | Трубка | 1 |
| 68 | 7012258 | Трубка | 1 |
| 69 | 7012257 | Трубка | 1 |
| 70 | 8026144 | Трубка | 1 |
| 72 | 8024547 | Трубка | 1 |
| 74 | 4129227 | Адаптер | 1 |
| 74A | 4506424 | Уплотнительное кольцо | 1 |
| 76 | 8022918 замена: 9719049 | Всасывающая трубка | 1 |
| 76 | 8022918 замена: 8027827 | Всасывающая трубка | 1 |
| 76 | 8027827 | Всасывающая трубка | 1 |
| 77 | 9715546 | Всасывающая трубка | 1 |
| 77 | 9715546 замена: 8027827 | Всасывающая трубка | 1 |
| 77 | 9719049 | Всасывающая трубка | 1 |
| 78 | 4159683 | Хомут шланга | 4 |
| 78 | 4505385 | Хомут шланга | 4 |
| 79 | 4159683 | Хомут шланга | 2 |
| 79 | 4505385 | Хомут шланга | 2 |
| 80 | 4159681 замена: 4173031 | Хомут шланга | 2 |
| 80 | 4173031 замена: 4173031 | Хомут шланга | 2 |
| 80 | 4505243 | Хомут шланга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH083 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
