Поворот трансмиссия — HITACHI UH083

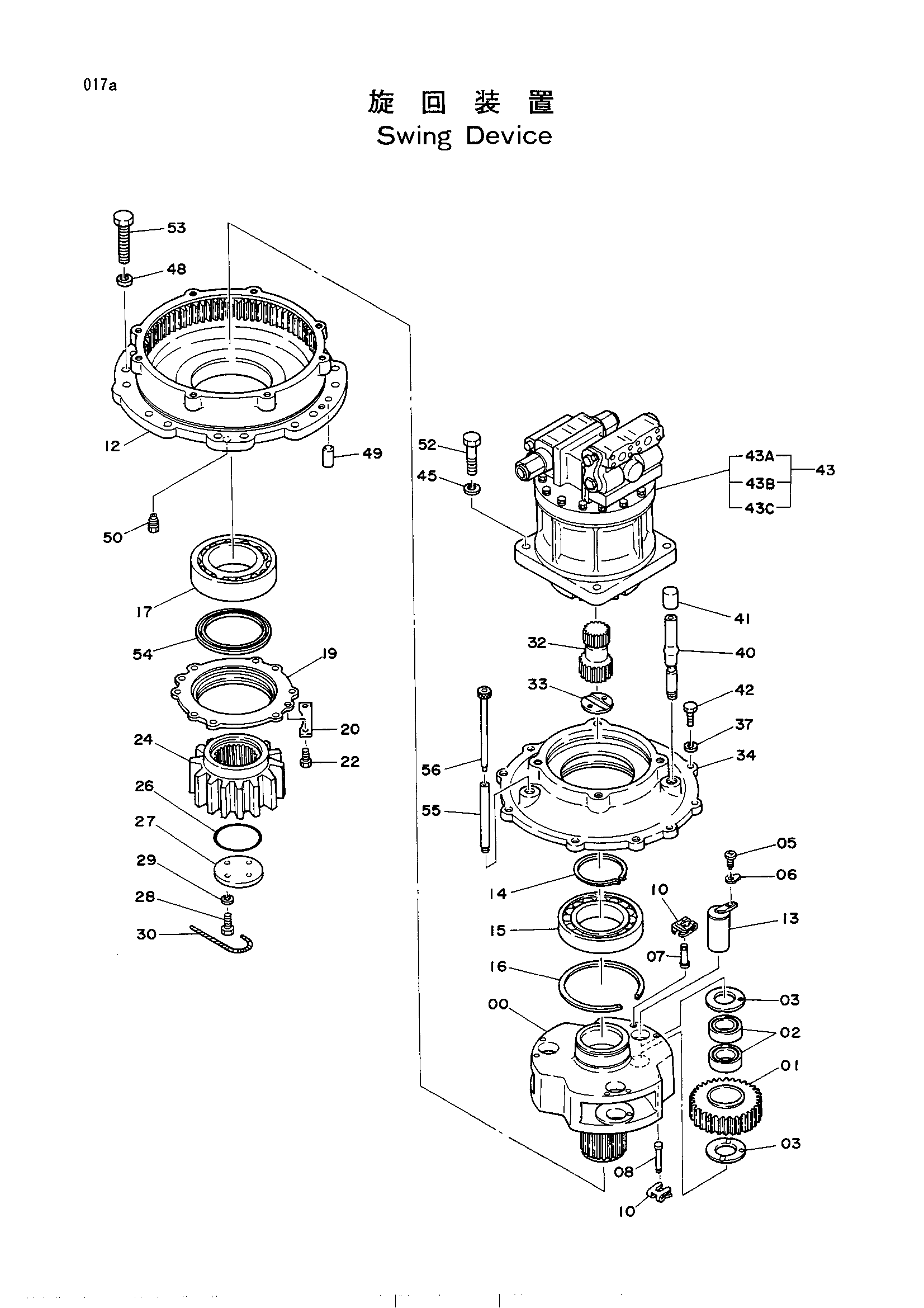

Заводская схема «Поворот трансмиссия» для HITACHI UH083. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	1004840	Водило	1
01	3502315	Планетарная шестерня	3
02	4511577	Игольчатый подшипник	6
03	4109225	Упорная пластина	6
05	M111225	Болт	3
06	A590412	Шайба тонгуед	3
07	4109226	Палец	3
08	4109227	Палец	3
10	4139024	Зажим	6
12	1006865	Корпус	1
13	8027004	Палец	3
14	4511549	Стопорное кольцо	1
15	4511576	Роликовый подшипник	1
16	4081167	Стопорное кольцо	1
17	4067056	Роликовый подшипник	1
19	3502316	Крышка	1
20	4511578	Стопорная шайба	4
22	J901435	Болт	8
24	2016574	Шестерня	1
26	4508195	Уплотнительное кольцо	1
27	4114651	Крышка	1
28	4511579	Болт	4
29	A590914	Пружинная шайба	4
30	4501973	Провод	2
32	2011752	Шестерня	1
33	4143285	Упорная пластина	1
34	2016996	Крышка	1
37	A590916	Пружинная шайба	8
40	4078071	Трубка	1
41	4078070	Колпачок	1
42	J931645	Болт	8
43	4128058 замена: 4202063	Гидромотор	1
43	4202063 замена: 4128058	Гидромотор	1
43A	4154421 замена: 4202065	Гидромотор	1
43A	4202065 замена: 4154421	Гидромотор	1
43B	4154422 замена: 4202068	Клапан блок	1
43B	4202068 замена: 4154422	Клапан блок	1
43C	4154423	Предохранительный клапан	1
45	A590920	Пружинная шайба	4
48	A590922	Пружинная шайба	16
49	J402050	Установочный штифт	2
50	960339	Фильтр	1
52	J932065	Болт	4
53	J932270	Болт	16
54	4148836	Масляное уплотнение	1
55	4118034	Трубка	1
56	9713855	Указатель уровня	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH083 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
