Гидроцилиндр стрелы (левый) — HITACHI UH083

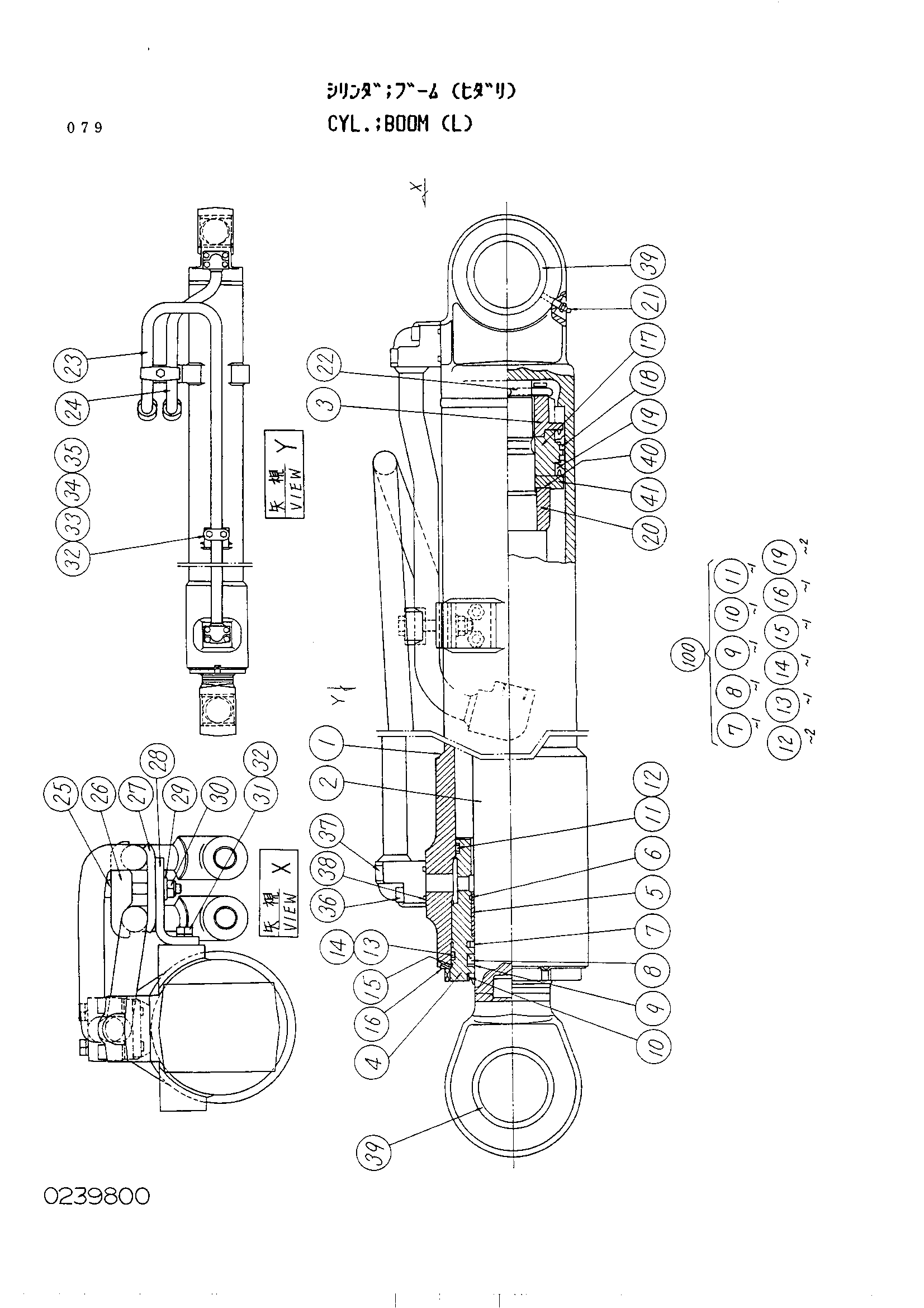

Заводская схема «Гидроцилиндр стрелы (левый)» для HITACHI UH083. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4161797	Гидроцилиндр стрела (левый)	1
1	0239801	Труба гидроцилиндра стрела	1
2	0239802	Шток поршня стрела	1
3	4511919	Корончатая гайка	1
4	0239803	Головка гидроцилиндр	1
5	0141005	Втулка	1
6	0237407	Кольцо	1
7	4103704	Кольцо	1
8	0105301	U-образная манжета	1
9	0237419	Опорное кольцо	1
10	0237420	Грязесъёмное кольцо	1
11	4038304	Уплотнительное кольцо	1
12	0239804	Опорное кольцо	2
13	4031027	Уплотнительное кольцо	1
14	4510854	Опорное кольцо	1
15	4049565	Уплотнительное кольцо	1
16	4510856	Стопорная шайба	1
17	0239805	Поршень	1
18	4510865	Поршневое кольцо	2
19	4085439	U-образная манжета	2
20	0239806	Подшипник кхсхион	1
21	4009445 замена: J75481	Штуцер	1
22	4511918	Шплинт	1
23	0239807	Трубка в сборе	1
24	0239808	Трубка в сборе	1
25	0208316	Болт	1
26	0208317	Держатель	1
27	0208318	Держатель	1
28	0208319	Пластина	1
29	0208320	Шайба	1
30	0208321	U-образная гайка	1
31	0208322	Болт	2
32	A590910	Пружинная шайба	4
33	0208323	Держатель	1
34	0208324	Болт	2
35	0208325	Гайка	1
36	M341040	Болт с внутренним шестигранником	4
37	0145707	Болт с внутренним шестигранником	4
38	4506430	Уплотнительное кольцо	2
39	0208326	Втулка пальца	2
40	0239809	Регулировочная шайба	1
41	0239810	Держатель у-ринг	2
100	4163813	Комплект уплотнение (стрела)	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH083 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
