Каталог запчастей HITACHI
Двигатель — HITACHI UH083

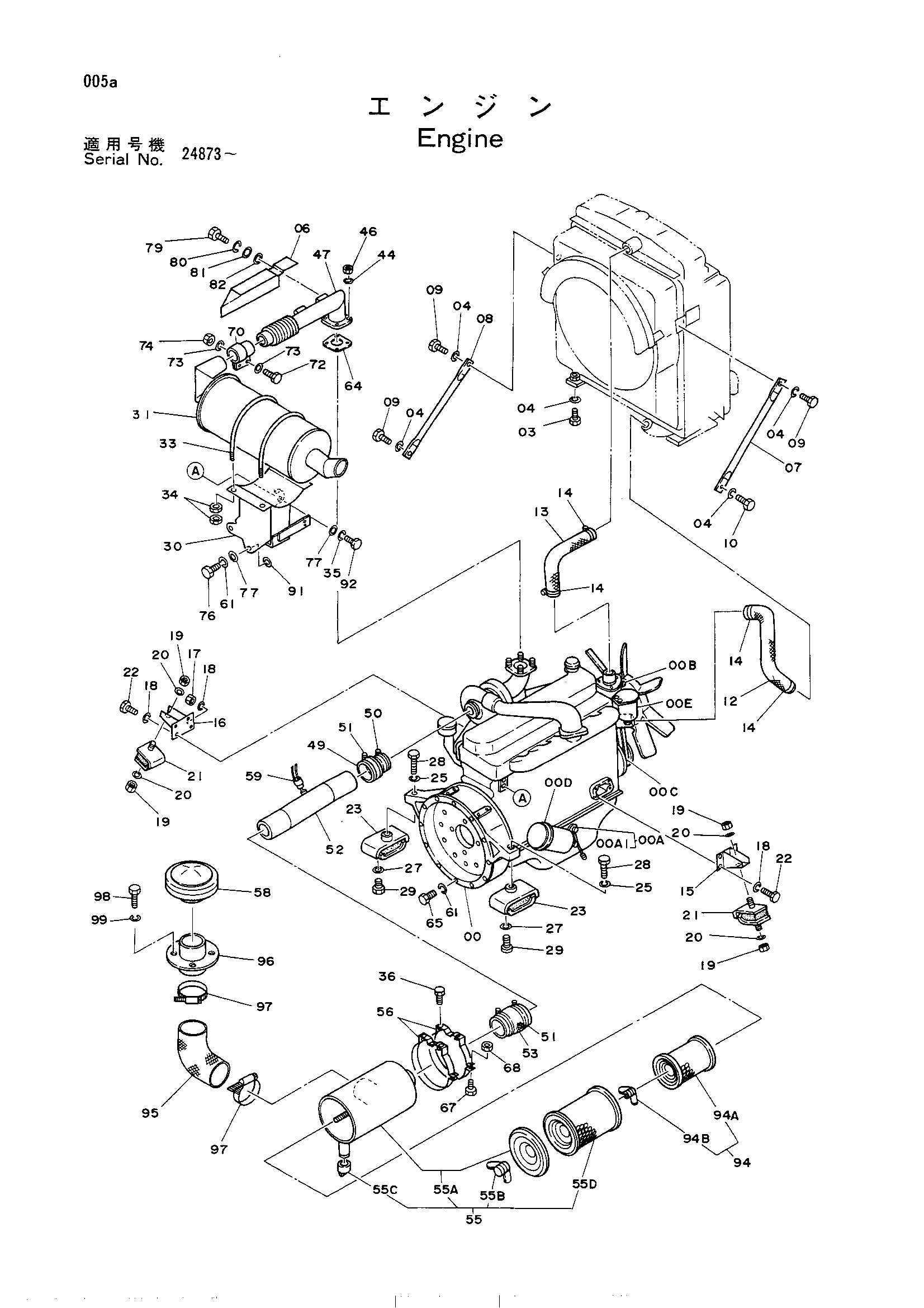

Заводская схема «Двигатель» для HITACHI UH083. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4125036 замена: 4183697 | Двигатель | 1 |
| 00 | 4125036 | Двигатель | 1 |
| 00 | 4183697 замена: 4125036 | Двигатель | 1 |
| 00 | 4183697 | Двигатель | 1 |
| 00A | 4149336 замена: 4164813 | SWITCH;LEVEL ENGINE NO. -531570 | 1 |
| 00A | 4149336 замена: 4164695 | SWITCH;LEVEL ENGINE NO. -531570 | 1 |
| 00A | 4164695 | SWITCH;LEVEL ENGINE NO. 531571- | 1 |
| 00A1 | 4141171 | O-RING ENGINE NO.-531570 | 1 |
| 00A1 | 4164813 | O-RING ENGINE NO. 531571- | 1 |
| 00B | 4149335 | Выключатель термостатический | 1 |
| 00C | 4150333 | Ремень вентилятор (1=2 детали) | 1 |
| 00D | 4092039 | Масляный фильтр | 1 |
| 00D | 4092039 | Масляный фильтр | 1 |
| 00D | 4178801 | Масляный фильтр | 1 |
| 00D | 4178801 | Масляный фильтр | 1 |
| 00E | 4041298 | Топливный фильтр | 1 |
| 00E | 4041298 | Топливный фильтр | 1 |
| 00E | 4178800 | Топливный фильтр | 1 |
| 00E | 4178800 | Топливный фильтр | 1 |
| 03 | J931645 | Болт | 4 |
| 04 | A590916 | Пружинная шайба | 8 |
| 06 | 3029837 | Крышка | 1 |
| 07 | 4127857 | Стойка | 1 |
| 08 | 4127856 | Стойка | 1 |
| 09 | J901635 | Болт | 3 |
| 10 | J901628 | Болт | 1 |
| 12 | 3030754 | Водяной шланг | 1 |
| 12 | 3030754 | Водяной шланг | 1 |
| 12 | 3034629 | Шланг | 1 |
| 12 | 4198363 | Водяной шланг | 1 |
| 13 | 3030755 | Водяной шланг | 1 |
| 13 | 4198362 | Водяной шланг | 1 |
| 14 | 4504199 | Хомут шланга | 4 |
| 15 | 8021976 | Кронштейн | 1 |
| 16 | 8021977 | Кронштейн | 1 |
| 17 | M501008 | Гайка | 1 |
| 18 | A590910 | Пружинная шайба | 8 |
| 19 | J950014 | Гайка | 4 |
| 20 | 4114404 | Шайба | 4 |
| 21 | 4123994 | Резиновая прокладка | 2 |
| 22 | M111022 | Болт | 7 |
| 23 | 4127808 | Резиновая прокладка | 2 |
| 25 | A590918 | Пружинная шайба | 2 |
| 27 | 4087197 | Шайба | 4 |
| 28 | J931865 | Болт | 2 |
| 29 | J931630 | Болт | 4 |
| 30 | 7014579 замена: 7015673 | Кронштейн | 1 |
| 30 | 7015673 | Кронштейн | 1 |
| 31 | 4127806 замена: 4183780 | Глушитель | 1 |
| 31 | 4127806 | Глушитель | 1 |
| 31 | 4183780 | Глушитель | 1 |
| 31 | 4183780 | Глушитель | 1 |
| 33 | 4125700 | U-образный болт | 2 |
| 34 | J950010 | Гайка | 8 |
| 35 | A590910 | Пружинная шайба | 2 |
| 36 | J901022 | Болт | 4 |
| 44 | A590910 | Пружинная шайба | 4 |
| 46 | M521008 | Гайка | 4 |
| 47 | 8026290 | Выпускная труба | 1 |
| 49 | 4127805 | Воздушный шланг | 1 |
| 50 | 4507512 | Хомут шланга | 1 |
| 51 | 4507397 | Хомут шланга | 3 |
| 52 | 8022883 | Трубка | 1 |
| 53 | 4084714 | Резиновый шланг | 1 |
| 55 | 4124025 | Фильтр воздушный | 1 |
| 55A | 4152864 | Корпус | 1 |
| 55B | 4152865 | Гайка | 1 |
| 55C | 4152863 | Клапан | 1 |
| 55D | 4129907 | Элемент | 1 |
| 56 | 4124216 | Лента | 2 |
| 58 | 4180913 | Колпачок | 1 |
| 59 | 4129906 замена: 4201272 | Индикатор | 1 |
| 59 | 4201272 замена: 4201272 | Индикатор | 1 |
| 61 | A590910 | Пружинная шайба | 8 |
| 64 | 4131523 | Прокладка | 1 |
| 65 | J901028 | Болт | 6 |
| 67 | J900835 | Болт | 2 |
| 68 | M500807 | Гайка | 2 |
| 70 | 4167296 | Хомут | 1 |
| 72 | M261260 | Болт | 2 |
| 73 | 4086891 | Шайба | 4 |
| 74 | J950012 | Гайка | 2 |
| 76 | J901045 | Болт | 2 |
| 77 | 4114402 | Шайба | 4 |
| 79 | J900816 | Болт | 2 |
| 80 | A590908 | Пружинная шайба | 2 |
| 81 | A590108 | Плоская шайба | 2 |
| 82 | J217083 | Плоская шайба | 2 |
| 91 | 4164120 | Проставка | 2 |
| 92 | M111025 | Болт | 2 |
| 94 | 4173888 | Элемент | 1 |
| 94A | D914453 | Элемент | 1 |
| 94B | 4152865 | Гайка | 1 |
| 95 | 4505405 | Резиновый шланг | 1 |
| 96 | 8033982 | Трубка | 1 |
| 97 | 4507397 | Хомут шланга | 2 |
| 98 | J901016 | Болт | 4 |
| 99 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH083 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
