Грейфер ковш (0.6) — HITACHI UH083

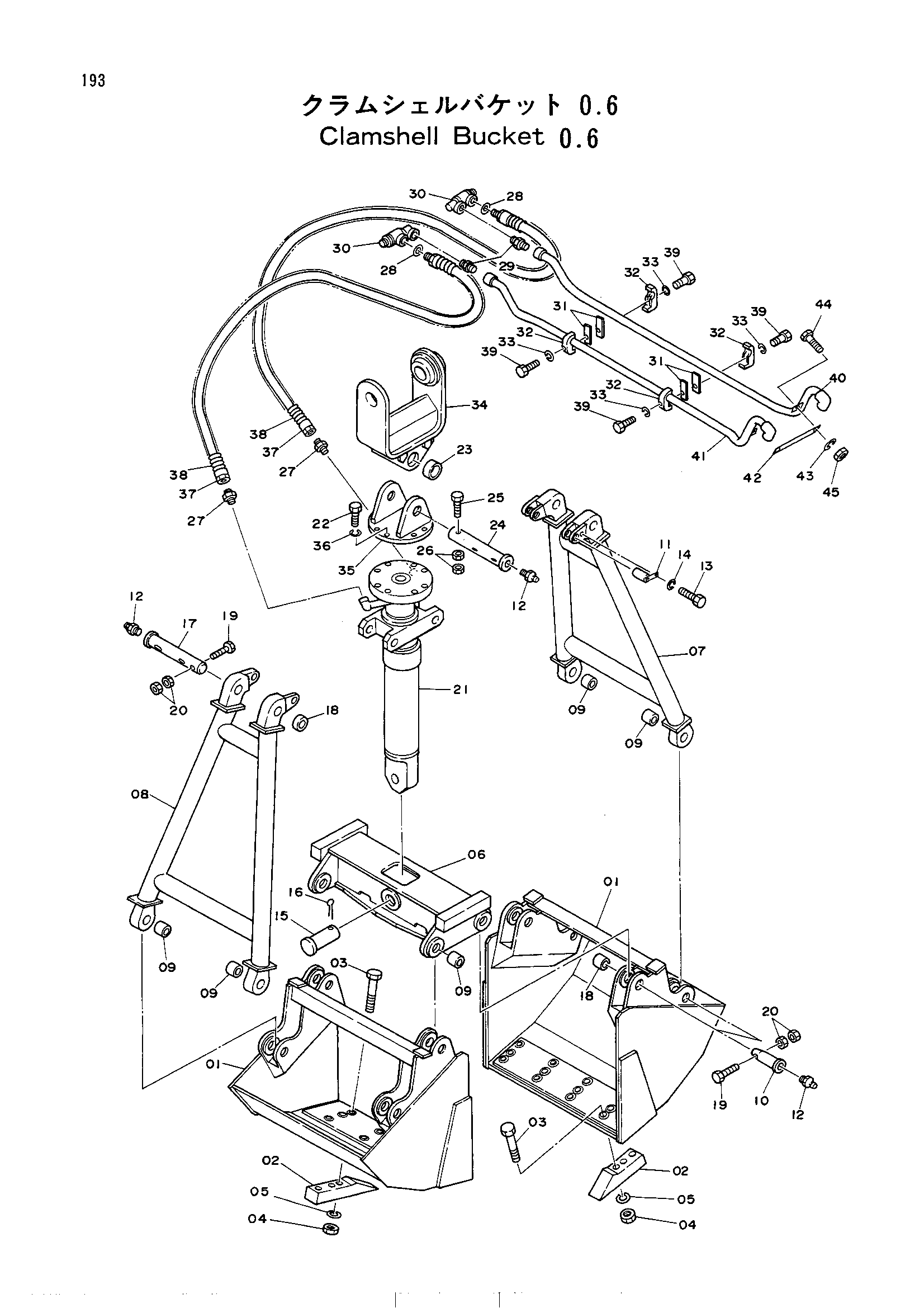

Заводская схема «Грейфер ковш (0.6)» для HITACHI UH083. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6000928 | Схелл | 2 |
| 02 | 452632 | Зуб | 8 |
| 03 | J932280 | Болт | 24 |
| 04 | J951022 | Гайка | 24 |
| 05 | A590922 | Пружинная шайба | 24 |
| 06 | 7001921 | Рама | 1 |
| 07 | 7007023 | Стойка(правый) | 1 |
| 08 | 7007024 | Стойка(левый) | 1 |
| 09 | 443976 | Втулка | 8 |
| 10 | 316694 | Палец | 8 |
| 11 | 995286 | Палец | 2 |
| 12 | J75481 | Штуцер | 11 |
| 13 | M111022 | Болт | 2 |
| 14 | A590910 | Пружинная шайба | 2 |
| 15 | 492637 | Вал | 1 |
| 16 | A768000 | Шплинт | 1 |
| 17 | 3014419 | Палец | 2 |
| 18 | 437303 | Ограничитель | 10 |
| 19 | J901290 | Болт | 10 |
| 20 | J950012 | Гайка | 20 |
| 21 | 2010099 | Гидроцилиндр | 1 |
| 22 | M112071 | Болт | 8 |
| 23 | 4087376 | Втулка | 2 |
| 24 | 3014418 | Палец | 1 |
| 25 | J931605 | Болт | 1 |
| 26 | J951016 | Гайка | 2 |
| 27 | 94-1304 | Адаптер | 2 |
| 28 | 4061743 | Шайба | 2 |
| 29 | 94-1704 | Адаптер | 2 |
| 30 | 4055907 | Соединение свивел | 2 |
| 31 | 4037298 | Седло винта | 4 |
| 32 | 4053595 | Хомут трубки | 4 |
| 33 | A590912 | Пружинная шайба | 4 |
| 34 | 7014129 | Тяга | 1 |
| 35 | 8019759 | Тяга | 1 |
| 36 | A590920 | Пружинная шайба | 8 |
| 37 | 4055256 | Шланг | 2 |
| 38 | 4055191 | Защита шланга | 2 |
| 39 | J901255 | Болт | 4 |
| 40 | 8029145 | Трубка (правый) <удлинённый рукоять> | 1 |
| 41 | 8029144 | Трубка (левый) <удлинённый рукоять> | 1 |
| 42 | 4070806 | Пластина | 1 |
| 43 | A590910 | Пружинная шайба | 2 |
| 44 | J901022 | Болт | 2 |
| 45 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH083 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
