Радиатор — HITACHI UH083

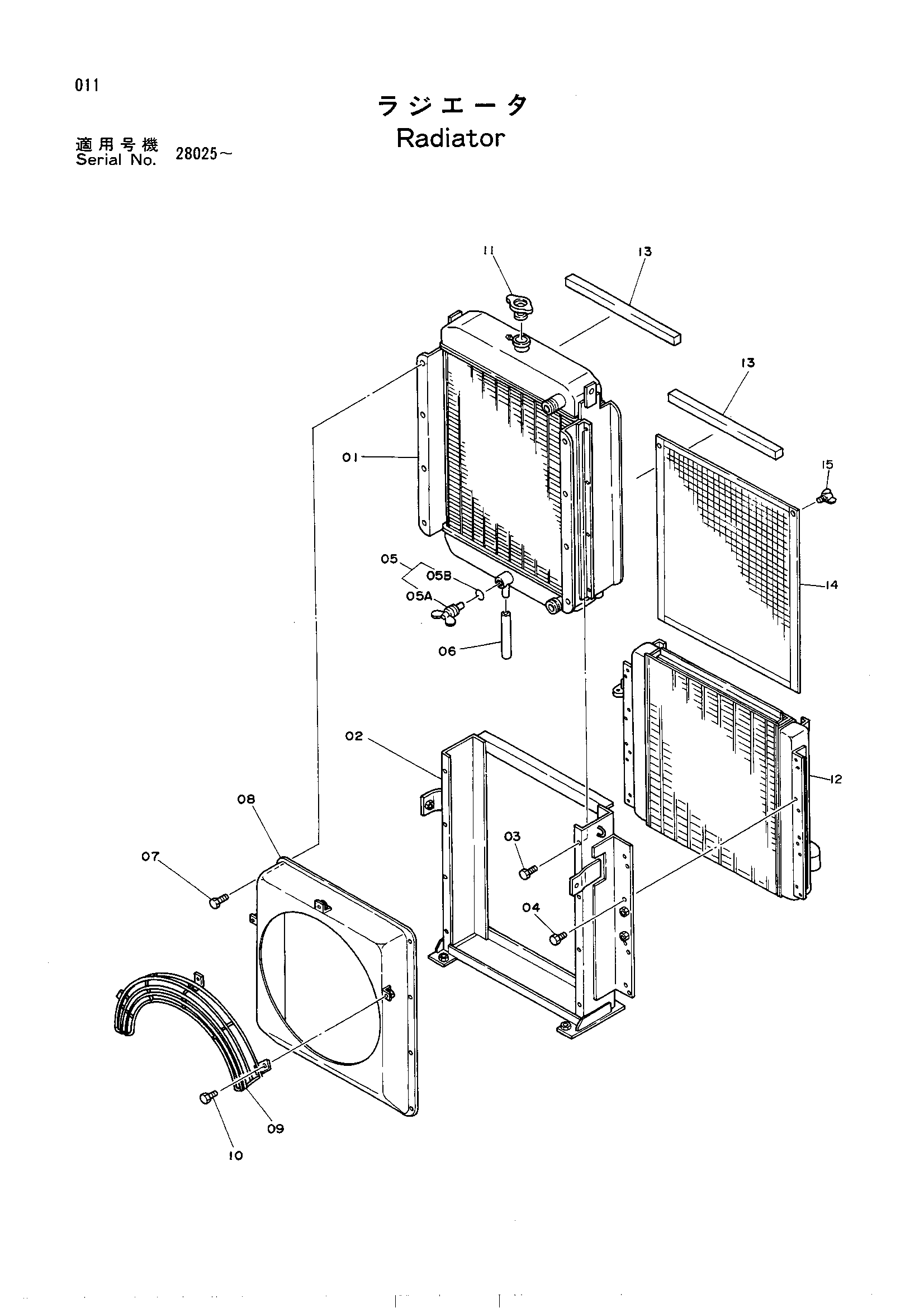

Заводская схема «Радиатор» для HITACHI UH083. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4199691 | Радиатор в сборе | 1 | |
| 01 | 4201250 | Радиатор | 1 |
| 02 | 4201251 | Рама | 1 |
| 03 | M111020 | Болт | 8 |
| 04 | M111025 | Болт | 8 |
| 05 | 4201253 | Кокк дренажный в сборе | 1 |
| 05A | 4201575 | Кокк дренажный | 1 |
| 05B | 4201576 | Уплотнительное кольцо | 1 |
| 06 | 4201254 | Трубка дренажный | 1 |
| 07 | J900820 | Болт | 8 |
| 08 | 4201252 | Кожух | 1 |
| 09 | 4152853 | Виренет | 1 |
| 10 | M111020 | Болт | 3 |
| 11 | 4152858 | Колпачок | 1 |
| 12 | 4201256 | Масляный радиатор | 1 |
| 13 | 4188060 | Манжета | 2 |
| 14 | 4208143 | Сетка | 1 |
| 14 | 4208143 | Сетка | 1 |
| 15 | M360614 | Болт | 2 |
| 15 | M360614 | Болт винг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH083 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
