Основные гидролинии (1) — HITACHI UH083

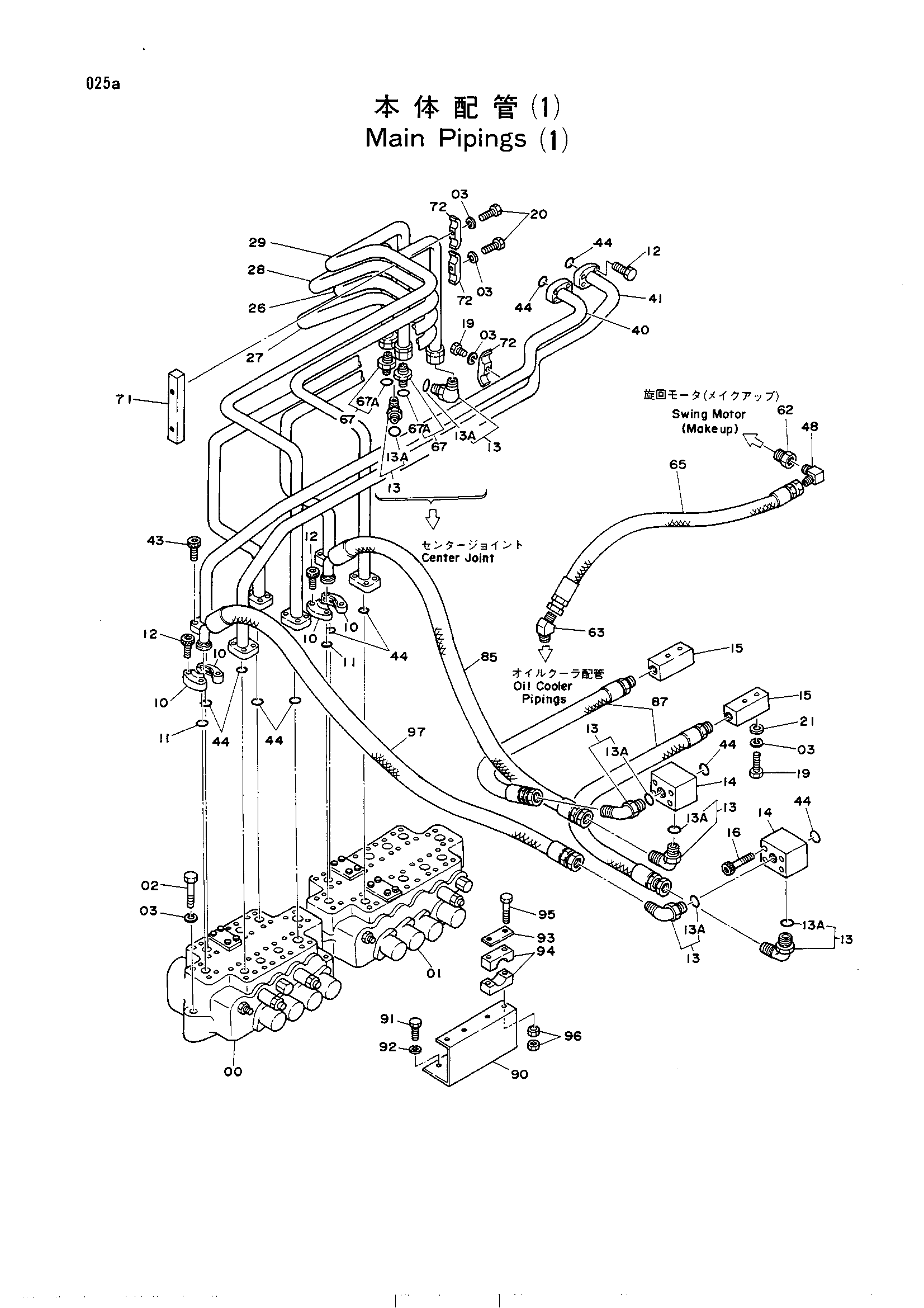

Заводская схема «Основные гидролинии (1)» для HITACHI UH083. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4131085 | Гидрораспределитель | 1 |
| 00 | 4177512 замена: 4189990 | Гидрораспределитель | 1 |
| 00 | 4177512 замена: 4189991 | Гидрораспределитель | 1 |
| 00 | 4189991 | Гидрораспределитель | 1 |
| 01 | 4131084 | Гидрораспределитель | 1 |
| 01 | 4177511 замена: 4189990 | Гидрораспределитель | 1 |
| 01 | 4177511 замена: 4189991 | Гидрораспределитель | 1 |
| 01 | 4189990 | Гидрораспределитель | 1 |
| 02 | J901201 | Болт | 6 |
| 03 | A590912 | Пружинная шайба | 13 |
| 10 | 4085560 | Фланец сприт | 4 |
| 11 | 966993 | Уплотнительное кольцо | 2 |
| 12 | M341240 | Болт с внутренним шестигранником | 16 |
| 13 | 4065118 | Угловой штуцер | 6 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 3023481 | Блок | 2 |
| 15 | 4102614 | Блок | 2 |
| 16 | M341271 | Болт с внутренним шестигранником | 8 |
| 19 | J901260 | Болт | 5 |
| 20 | J901255 | Болт | 2 |
| 21 | A590112 | Шайба | 4 |
| 26 | 7011185 | Трубка | 1 |
| 27 | 7011186 | Трубка | 1 |
| 28 | 7011187 | Трубка | 1 |
| 29 | 7011188 | Трубка | 1 |
| 40 | 8023041 | Трубка | 1 |
| 41 | 8023042 | Трубка | 1 |
| 43 | M341032 | Болт с внутренним шестигранником | 24 |
| 44 | A811035 | Уплотнительное кольцо | 10 |
| 48 | 94-1404 | Угловой штуцер | 1 |
| 62 | 4132049 | Переходник | 1 |
| 63 | 94-1504 | Угловой штуцер | 1 |
| 65 | 4023186 | Шланг | 1 |
| 67 | 4042033 | Адаптер | 2 |
| 67A | 4506424 | Уплотнительное кольцо | 1 |
| 71 | 4128587 | Кронштейн | 1 |
| 72 | 4053596 | Хомут трубки | 3 |
| 85 | 4151062 | Шланг | 1 |
| 87 | 4150735 | Шланг | 2 |
| 90 | 3028542 | Кронштейн | 1 |
| 91 | J901016 | Болт | 4 |
| 92 | A590910 | Пружинная шайба | 4 |
| 93 | 4122652 | Пластина | 2 |
| 94 | 4122654 | Хомут | 4 |
| 95 | J901080 | Болт | 4 |
| 96 | J950010 | Гайка | 8 |
| 97 | 4152122 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH083 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
