Гидробак — HITACHI UH083

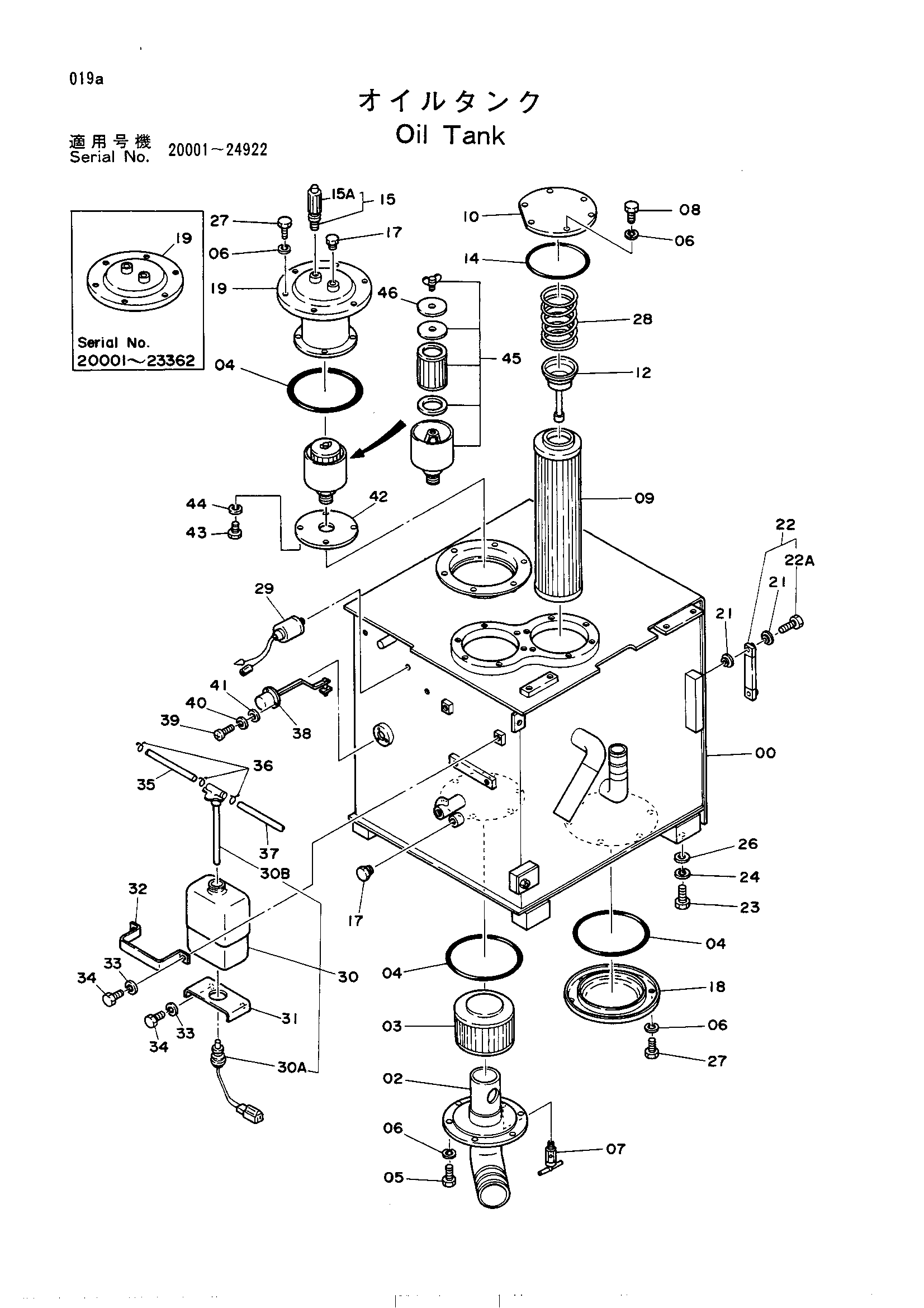

Заводская схема «Гидробак» для HITACHI UH083. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5001204	Гидробак	1
02	7011093	Всасывающая трубка	1
03	3501403	Всасывающий фильтр	1
04	A810165	Уплотнительное кольцо	3
05	J901022	Болт	6
06	A590910	Пружинная шайба	30
07	4094354	Кран	1
08	J901020	Болт	12
08	J901022	Болт	12
09	4132686	Фильтр	2
10	4126588	Крышка	2
12	4065280	Клапан	2
14	A810145	Уплотнительное кольцо	2
15	4145453 замена: 4175286	Клапан защитный	1
15	4175286 замена: 4175286	Клапан защитный	1
15	987042 замена: 4145453	Клапан защитный	1
15A	4163653	Крышка	1
17	447483	Пробка	2
18	8023981	Крышка	1
19	8025184	Крышка	1
19	8030520	Крышка	1
21	449558	Уплотнительная шайба	4
22	8026248	Указатель уровня	1
22A	4100967	Болт	2
23	J901640	Болт	4
24	A590916	Пружинная шайба	4
26	4114405	Шайба	4
27	M111022	Болт	12
28	4109393	Пружина	2
29	4131662	Блок	1
30	4130139	Бак воды	1
30A	4153251	Выключатель уровень	1
30B	4153250	Колпачок	1
31	3025987	Кронштейн	1
32	4142783	Хомут	1
33	A590910	Пружинная шайба	4
34	J901018	Болт	4
35	4151738	Водяной шланг	1
36	4508575	Хомут шланга	3
37	4142844	Виниловый шланг	1
38	4151888	Выключатель уровень	1
39	M430513	Винт	3
40	A590905	Пружинная шайба	3
41	A590105	Шайба	3
42	4163943	Крышка	1
43	J900820	Болт	4
44	A590908	Пружинная шайба	4
45	4162070	Сапун	1
46	4163942	Крышка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH083 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
