Гидромотор поворота <N.E детали> — HITACHI UH083

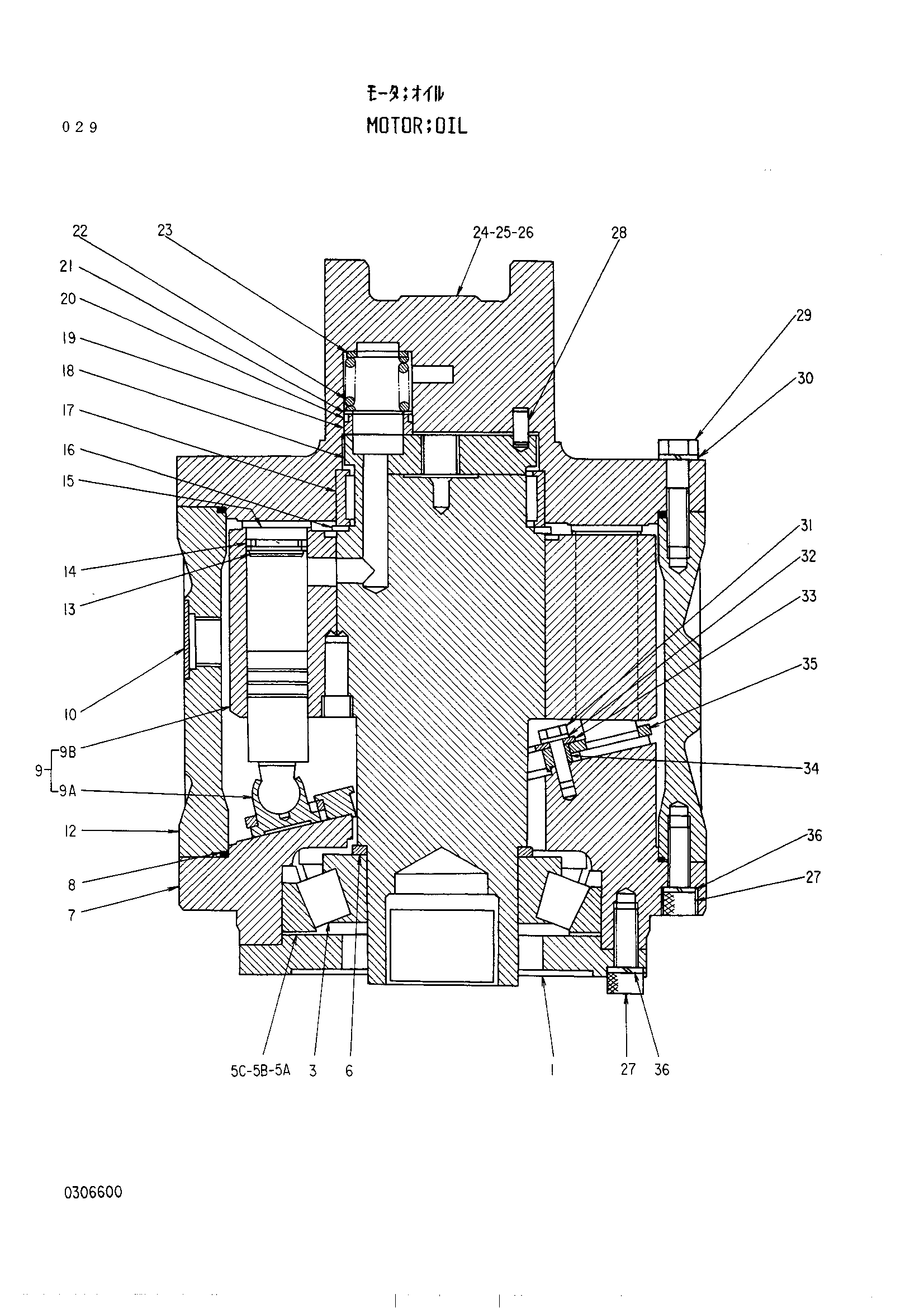

Заводская схема «Гидромотор поворота <N.E детали>» для HITACHI UH083. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4202066 | Гидромотор | 1 | |
| 1 | 0265501 | Фиксатор | 1 |
| 3 | 0189604 | Подшипник каток | 1 |
| 5A | 0189603 | Регулировочная шайба | 1 |
| 5B | 0212103 | Регулировочная шайба | 1 |
| 5C | 0212104 | Регулировочная шайба | 1 |
| 6 | 0212105 | Проставка | 1 |
| 7 | 0265502 | Кулачок | 1 |
| 8 | 0212106 | Уплотнительное кольцо | 2 |
| 9 | 4166993 | Гидроцилиндр | 1 |
| 10 | 0111307 | Уплотнение | 1 |
| 12 | 0212121 | Корпус | 1 |
| 13 | 0166608 | Башмак | 13 |
| 14 | 0166609 | Кольцо тефлон | 13 |
| 15 | 0166610 | Пружина | 13 |
| 16 | 0101532 | Подшипник. упорный | 1 |
| 17 | 0166613 | Подшипник неедле | 1 |
| 18 | 0212108 | Пластина | 1 |
| 19 | 0189618 | Втулка | 4 |
| 20 | 0189617 | Кольцо | 4 |
| 21 | 0189616 | Проставка | 4 |
| 22 | 0212109 | Пружина | 4 |
| 23 | 0212110 | Проставка | 4 |
| 24 | 4202292 | Крышка | 1 |
| 27 | 0166638 | Болт сокет | 24 |
| 28 | 0101522 | Палец | 2 |
| 29 | 0212114 | Болт | 16 |
| 30 | 0166631 | Пружинная шайба | 16 |
| 31 | 0166632 | Болт | 6 |
| 32 | 0166633 | Пружинная шайба | 6 |
| 33 | 0166634 | Стопорная пластина | 1 |
| 34 | 0166635 | Проставка | 1 |
| 35 | 0166636 | Пластина | 1 |
| 36 | 0166637 | Пружинная шайба | 24 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH083 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
