Стрела — HITACHI UH083

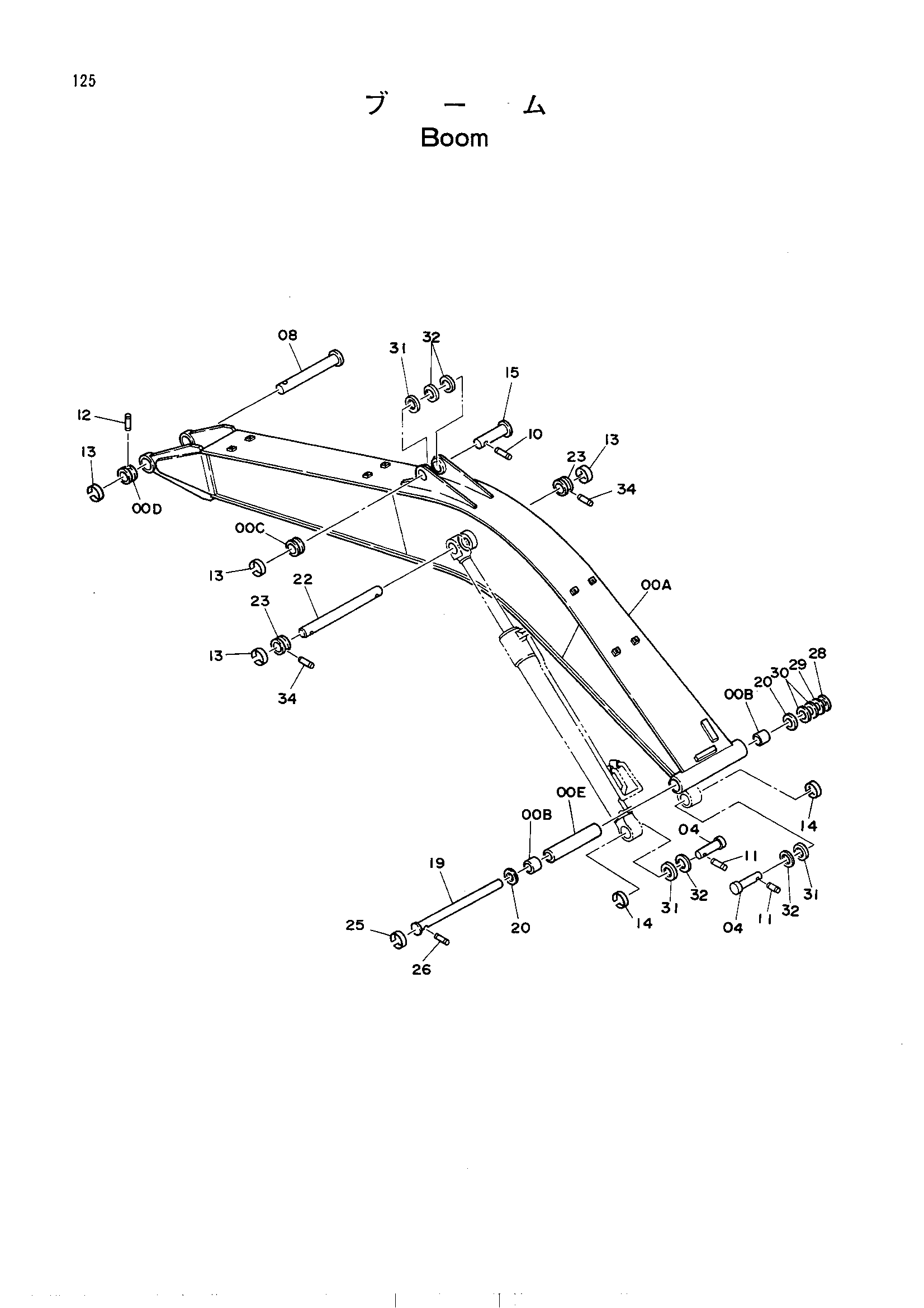

Заводская схема «Стрела» для HITACHI UH083. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 5001154 | Стрела | 1 |
| 00A-E | 9041803 | Стрела в сборе | 1 |
| 00B | 3025663 замена: 3028934 | Втулка | 2 |
| 00B | 3028934 замена: 3028934 | Втулка | 2 |
| 00C | 4098710 | Ограничитель | 1 |
| 00D | 4109668 | Ограничитель | 1 |
| 00E | 4140671 | Проставка | 1 |
| 04 | 3022125 | Палец | 2 |
| 04 | 4152937 | Палец | 2 |
| 08 | 3022122 замена: 3034644 | Палец | 1 |
| 08 | 3034644 замена: 3022122 | Палец | 1 |
| 10 | 4098713 | Палец | 1 |
| 11 | 4098713 | Палец | 2 |
| 11 | 4098717 | Палец | 2 |
| 12 | 4109669 замена: 4185496 | Палец | 1 |
| 12 | 4185496 замена: 4185496 | Палец | 1 |
| 13 | 4098712 | Кольцо | 4 |
| 14 | 4098712 | Кольцо | 2 |
| 14 | 4098716 | Кольцо | 2 |
| 15 | 3023649 | Палец | 1 |
| 19 | 3025664 | Палец | 1 |
| 20 | 4067901 | Пылезащитное уплотнение | 2 |
| 22 | 3025665 | Палец | 1 |
| 23 | 4098710 | Ограничитель | 2 |
| 25 | 4140823 | Кольцо | 1 |
| 26 | 4140825 | Палец | 1 |
| 28 | 4101280 | Регулировочная шайба 3.2 | 1 |
| 29 | 4142950 | Регулировочная шайба 2.3 | 1 |
| 30 | 4101281 | Регулировочная шайба 1.2 | 2 |
| 31 | 4114816 | Регулировочная шайба 2.3 | 3 |
| 32 | 4114817 | Регулировочная шайба 1.0 | 4 |
| 34 | 4098713 замена: 4185495 | Палец | 2 |
| 34 | 4185495 замена: 4185495 | Палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH083 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
