Гидроцилиндр стрелы (левый) — HITACHI UH083

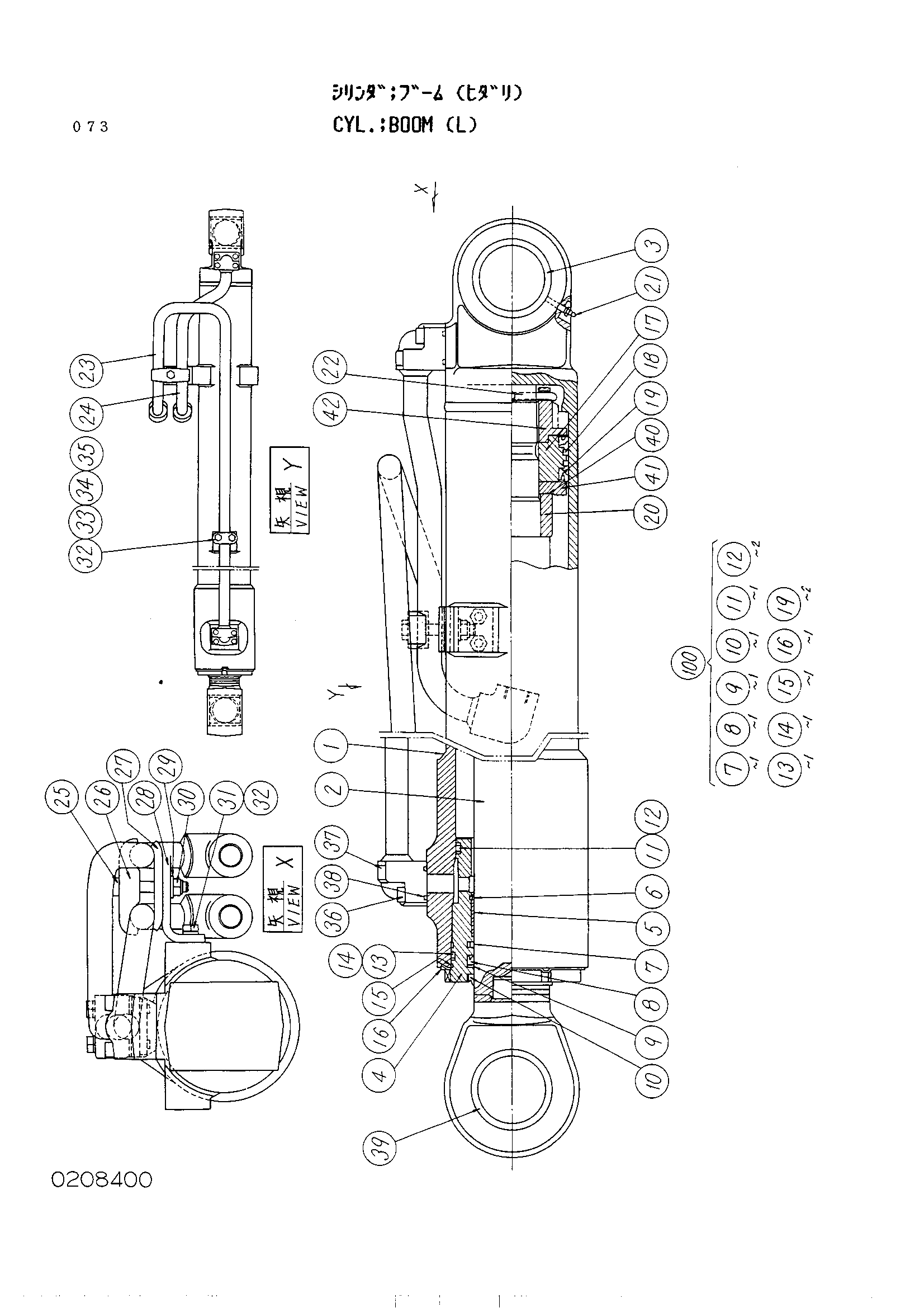

Заводская схема «Гидроцилиндр стрелы (левый)» для HITACHI UH083. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4128103 | Стрела(левый) гидроцилиндр (левый) | 1 | |
| 1 | 0208301 | Труба гидроцилиндра стрела | 1 |
| 2 | 0208302 | Шток поршня стрела | 1 |
| 3 | 0140808 | Втулка | 1 |
| 4 | 0208303 | Головка гидроцилиндра | 1 |
| 5 | 992614 | Втулка | 1 |
| 6 | 0208304 | Кольцо | 1 |
| 7 | 0157801 | Уплотнительное кольцо | 1 |
| 8 | 0208305 | У-ринг | 1 |
| 9 | 0208306 | Опорное кольцо | 1 |
| 10 | 0208307 | Грязесъёмное кольцо | 1 |
| 11 | 4046608 | Уплотнительное кольцо | 1 |
| 12 | 0208308 | Кольцо букк-уп | 2 |
| 13 | 4035039 | Уплотнительное кольцо | 1 |
| 14 | 4067140 | Опорное кольцо | 1 |
| 15 | A811130 | Уплотнительное кольцо | 1 |
| 16 | 0208309 | Стопорная шайба | 1 |
| 17 | 0208310 | Поршень | 1 |
| 18 | 951845 | Поршневое кольцо | 2 |
| 19 | 0128611 | U-образная манжета | 2 |
| 20 | 0208312 | Подшипник амортизатор | 1 |
| 21 | 4009445 замена: J75481 | Штуцер | 1 |
| 22 | 0208313 | Шплинт | 1 |
| 23 | 0208401 | Трубка | 1 |
| 24 | 0208402 | Трубка | 1 |
| 25 | 0208316 | Болт | 1 |
| 26 | 0208317 | Держатель | 1 |
| 27 | 0208318 | Держатель | 1 |
| 28 | 0208319 | Пластина | 1 |
| 29 | 0208320 | Шайба | 1 |
| 30 | 0208321 | U-образная гайка | 1 |
| 31 | 0208322 | Болт | 2 |
| 32 | A590910 | Пружинная шайба | 4 |
| 33 | 0208323 | Держатель | 1 |
| 34 | 0208324 | Болт | 2 |
| 35 | 0208325 | Гайка | 1 |
| 36 | M341040 | Болт с внутренним шестигранником | 4 |
| 37 | 0145707 | Болт с внутренним шестигранником | 4 |
| 38 | 4506430 | Уплотнительное кольцо | 2 |
| 39 | 0208326 | Втулка пальца | 1 |
| 40 | 0208327 | Регулировочная шайба | 1 |
| 41 | 0208611 | Держатель у-ринг | 1 |
| 42 | 0208612 | Гайка | 1 |
| 100 | 4153203 | Комплект уплотнение (стрела) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH083 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
