Гусеничная рама (стандарт гусеница) — HITACHI UH083

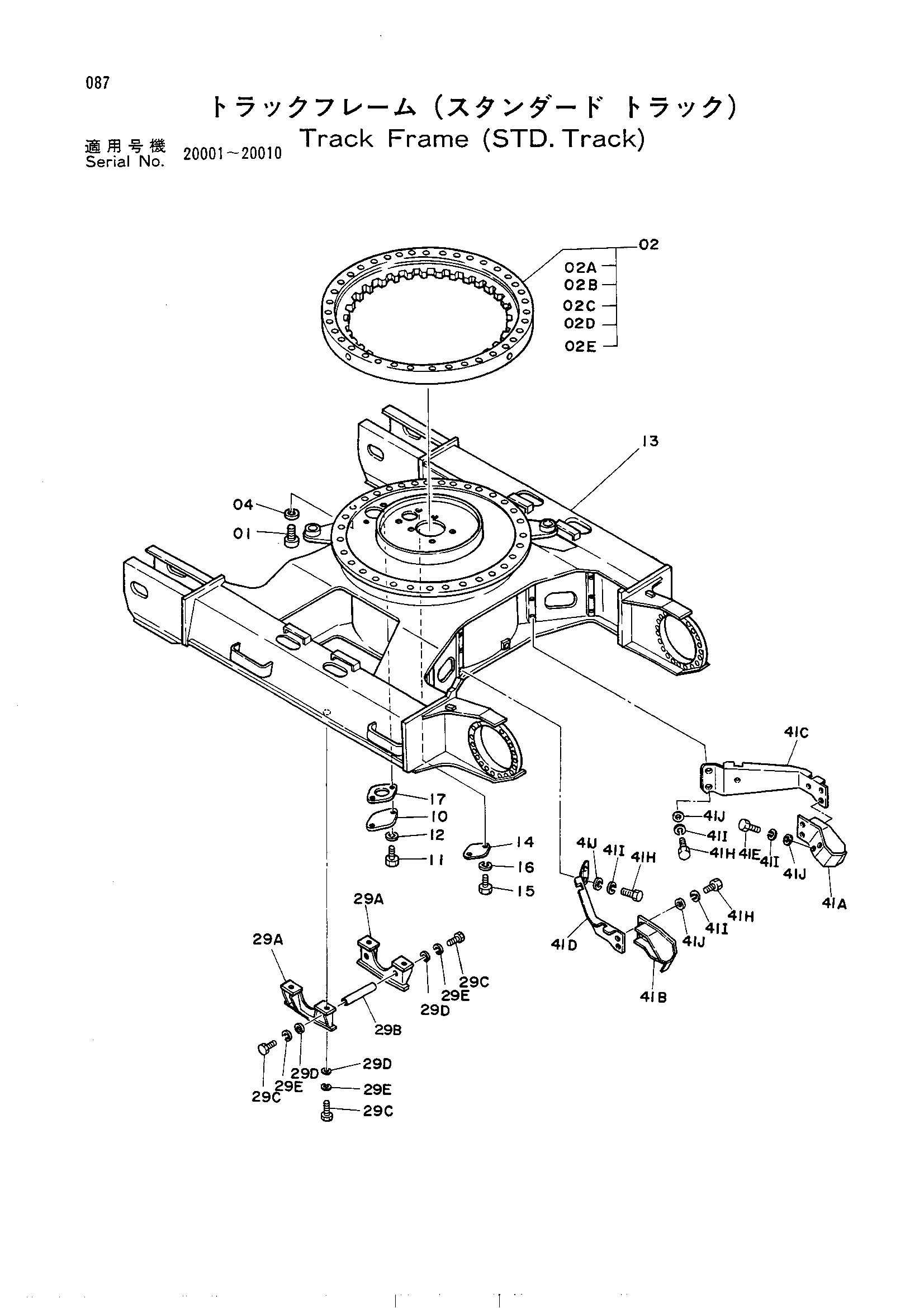

Заводская схема «Гусеничная рама (стандарт гусеница)» для HITACHI UH083. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | M122065 | Болт | 36 |
| 02 | 9042074 | Подшипник. поворот | 1 |
| 02A | 4143796 | Шарик в сборе | 1 |
| 02B | 4132718 замена: 4188065 | Уплотнение (внутренний) | 1 |
| 02C | 4132717 замена: 4188066 | Уплотнение (наружный) | 1 |
| 02D | 4127708 | Опора | 111 |
| 02E | 4127707 | Опора | 10 |
| 04 | A590920 | Пружинная шайба | 36 |
| 10 | 4093615 | Пластина | 1 |
| 11 | J901020 | Болт | 2 |
| 12 | A590910 | Пружинная шайба | 2 |
| 13 | 5001165 | Гусеничная рама | 1 |
| 14 | 4128863 | Пластина | 1 |
| 15 | J901020 | Болт | 2 |
| 16 | A590910 | Пружинная шайба | 2 |
| 17 | 4150828 | Манжета | 1 |
| 29A | 8027296 | Защитный кожух | 4 |
| 29A-E | 9050901 | Защита центральный | 1 |
| 29B | 4148612 | Проставка | 4 |
| 29C | J901645 | Болт | 16 |
| 29D | 4114405 | Шайба | 16 |
| 29E | A590916 | Пружинная шайба | 16 |
| 41A | 7012507 | Крышка | 1 |
| 41A-J | 9051833 | Крышка трубопроводы | 1 |
| 41B | 7012508 | Крышка | 1 |
| 41C | 7012729 | Крышка | 1 |
| 41D | 7012730 | Крышка | 1 |
| 41E | J901235 | Болт | 4 |
| 41H | J901225 | Болт | 8 |
| 41I | A590912 | Пружинная шайба | 12 |
| 41J | A590112 | Шайба | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH083 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
