Гидролинии рабочего оборудования — HITACHI UH083

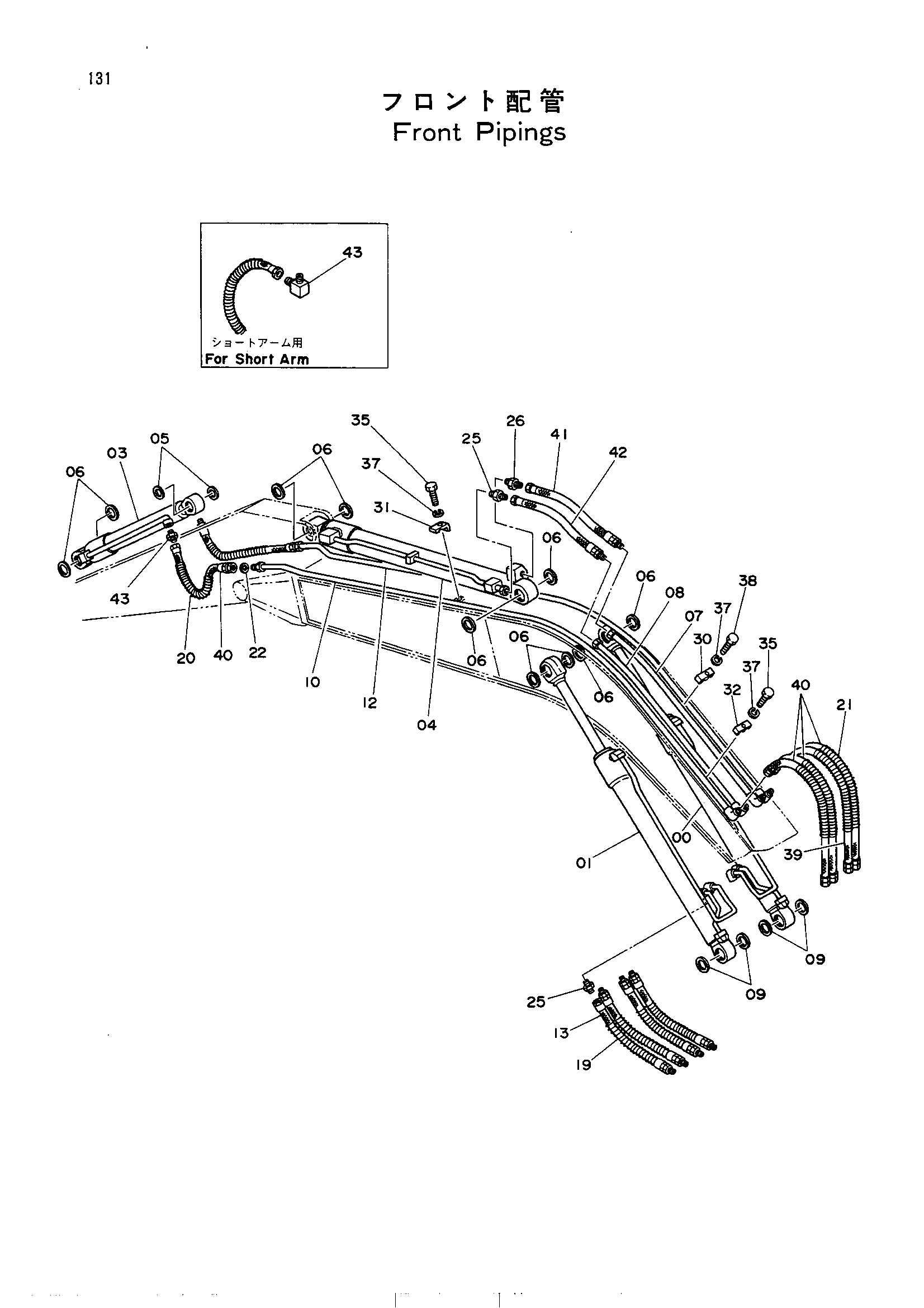

Заводская схема «Гидролинии рабочего оборудования» для HITACHI UH083. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4128102 | Гидроцилиндр стрелы (правый) | 1 |
| 00 | 4153279 замена: 4153279 | Гидроцилиндр стрелы (правый) | 1 |
| 00 | 4153311 | Гидроцилиндр стрелы (правый) | 1 |
| 00 | 4161796 | Гидроцилиндр стрелы (правый) | 1 |
| 00 | 4166635 | Гидроцилиндр стрелы (правый) | 1 |
| 01 | 4128103 | Гидроцилиндр стрелы (левый) | 1 |
| 01 | 4153280 замена: 4153312 | Гидроцилиндр стрелы (левый) | 1 |
| 01 | 4153312 замена: 4153312 | Гидроцилиндр стрелы (левый) | 1 |
| 01 | 4161797 | Гидроцилиндр стрелы (левый) | 1 |
| 01 | 4166636 | Гидроцилиндр стрелы (левый) | 1 |
| 03 | 4128105 | Гидроцилиндр ковша | 1 |
| 03 | 4128105 замена: 4128105 | Гидроцилиндр ковша | 1 |
| 03 | 4153282 замена: 4128105 | Гидроцилиндр ковша | 1 |
| 03 | 4166638 | Гидроцилиндр ковша | 1 |
| 04 | 4132364 | Гидроцилиндр рукояти | 1 |
| 04 | 4132364 замена: 4132364 | Гидроцилиндр рукояти | 1 |
| 04 | 4153281 замена: 4132364 | Гидроцилиндр рукояти | 1 |
| 04 | 4166637 | Гидроцилиндр рукояти | 1 |
| 05 | 4084578 | Пылезащитное уплотнение | 2 |
| 06 | 4067902 | Пылезащитное уплотнение | 10 |
| 07 | 9715325 | Трубка | 1 |
| 08 | 9715326 | Трубка | 1 |
| 09 | 4067902 | Пылезащитное уплотнение | 4 |
| 09 | 4084578 | Пылезащитное уплотнение | 4 |
| 10 | 8022976 | Трубка | 1 |
| 12 | 8024717 | Трубка | 1 |
| 13 | 4067487 | Шланг | 4 |
| 19 | 4053612 | Защитный кожух | 4 |
| 20 | 4054448 | Защитный кожух | 2 |
| 21 | 4044420 | Защитный кожух | 4 |
| 22 | 4061743 | Шайба | 2 |
| 25 | 94-1304 | Адаптер | 5 |
| 26 | 94-1305 | Адаптер | 1 |
| 30 | 4153488 | Хомут трубки | 2 |
| 31 | 4053595 | Хомут трубки | 4 |
| 32 | 4053596 | Хомут трубки | 2 |
| 35 | J901250 | Болт | 6 |
| 37 | A590912 | Пружинная шайба | 8 |
| 38 | J901265 | Болт | 2 |
| 39 | 4142888 | Шланг | 1 |
| 40 | 4142886 | Шланг | 5 |
| 41 | 4142887 | Шланг | 1 |
| 42 | 4142885 | Шланг | 1 |
| 43 | 94-1304 | Адаптер S (удлинённый рукоять) | 2 |
| 43 | 94-1404 | Угловой штуцер S (укороченный рукоять) | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH083 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
