Управление короб — HITACHI UH083

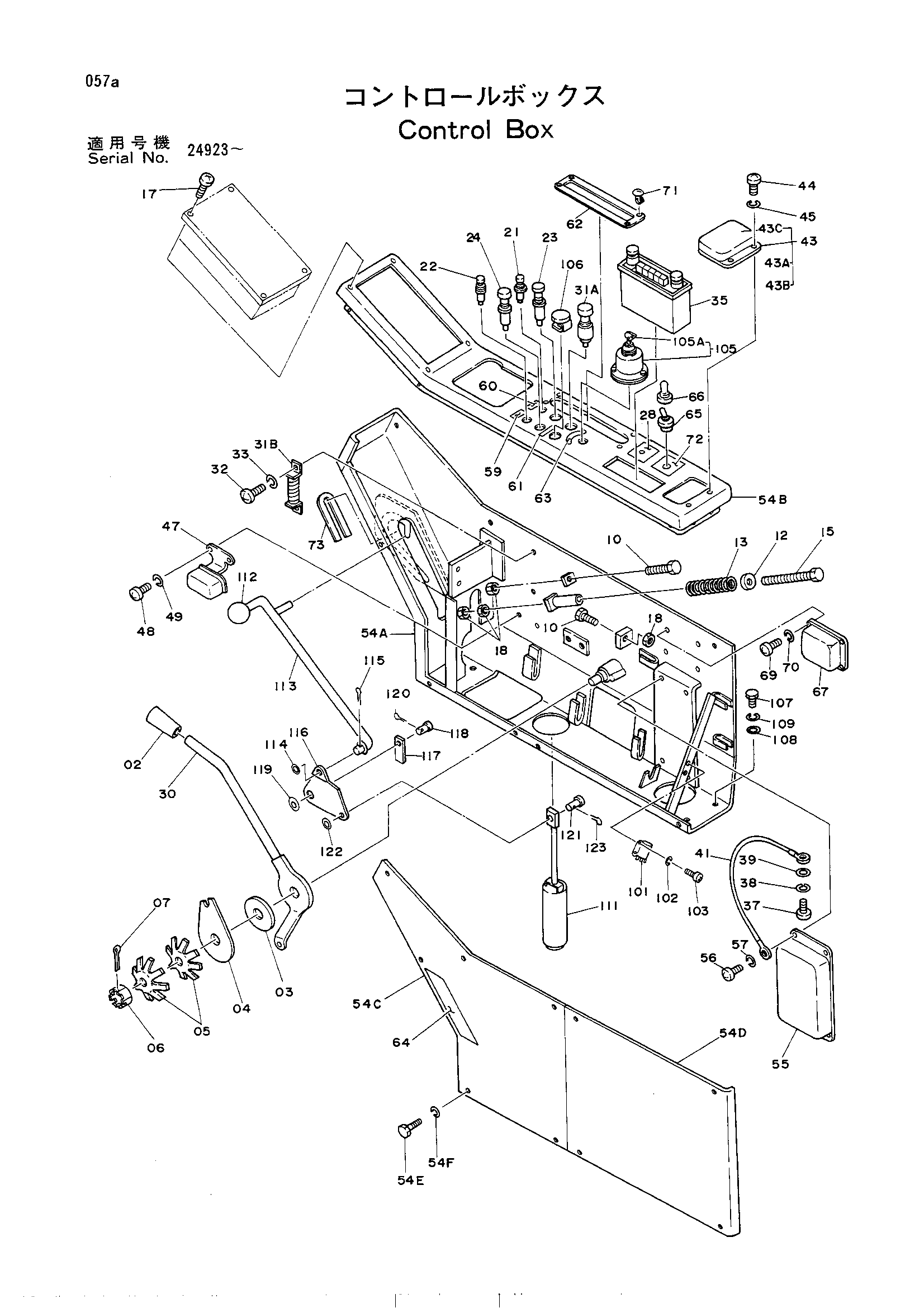

Заводская схема «Управление короб» для HITACHI UH083. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4122424 | Рукоятка | 1 |
| 03 | 428770 | Диск | 1 |
| 04 | 4053155 | Пластина | 1 |
| 05 | 4502974 | Пружина флусх | 2 |
| 06 | M631619 | Корончатая гайка | 1 |
| 07 | A764032 | Шплинт | 1 |
| 10 | M261056 | Болт | 2 |
| 12 | 4166599 | Держатель пружина | 1 |
| 13 | 4167535 | Пружина | 1 |
| 15 | M211005 | Болт | 1 |
| 17 | 4129422 | Винт | 4 |
| 18 | M581008 | Гайка | 4 |
| 21 | 4129271 | Выключатель пусхбут. | 1 |
| 22 | 4143860 | Выключатель пусхбут. | 1 |
| 23 | 4110106 | Выключатель | 1 |
| 24 | 4009556 | Выключатель | 1 |
| 28 | 4121153 | Информационная табличка (отопитель) | 1 |
| 30 | 8026617 | Рычаг топливный | 1 |
| 31A-B | 4115360 | Лигхтер в сборе | 1 |
| 31A | 4115361 | Лигхтер | 1 |
| 31B | 4115362 | Резистор | 1 |
| 32 | M430308 | Винт | 2 |
| 33 | A590903 | Пружинная шайба | 2 |
| 35 | 4043976 | Радио | 1 |
| 37 | M430510 | Винт | 1 |
| 38 | A590905 | Пружинная шайба | 1 |
| 39 | A590105 | Шайба | 1 |
| 41 | 4146992 | Провод электрический | 1 |
| 43 | 4123095 | Короб предохранитель | 1 |
| 43A | 4127780 | Предохранитель 30A | 1 |
| 43B | 4127781 | Предохранитель 15A | 7 |
| 43C | 4202492 | Крышка | 1 |
| 44 | J850616 | Винт | 2 |
| 45 | J250006 | Шайба | 2 |
| 47 | 4505392 | Реле звуковой сигнал | 1 |
| 48 | M430610 | Винт | 2 |
| 49 | A590906 | Пружинная шайба | 2 |
| 54A-F | 9063172 | Измеритель боад в сборе | 1 |
| 54A | 6006945 | Стойка | 1 |
| 54B | 6007362 | Панель | 1 |
| 54C | 3030326 | Крышка | 1 |
| 54D | 3030327 | Крышка | 1 |
| 54E | M200610 | Болт | 14 |
| 54F | 4144838 | Шайба | 14 |
| 55 | 4129244 | Блок управление | 1 |
| 56 | M430610 | Винт | 4 |
| 57 | A590906 | Пружинная шайба | 4 |
| 59 | 4144924 | Информационная табличка | 1 |
| 59 | 4144924 | Информационная табличка (обратный) | 1 |
| 60 | 4144923 | Информационная табличка | 1 |
| 60 | 4144923 | Информационная табличка (буззер остановка) | 1 |
| 61 | 4146720 | Информационная табличка | 1 |
| 61 | 4146720 | Информационная табличка (отопитель сигнал) | 1 |
| 62 | 3033268 | Информационная табличка | 1 |
| 62 | 3033268 | Информационная табличка (топливный рычаг) | 1 |
| 63 | 4146721 | Информационная табличка | 1 |
| 63 | 4146721 | Информационная табличка (стартер выключатель) | 1 |
| 64 | 4174377 | Информационная табличка | 1 |
| 64 | 4174377 | Информационная табличка (поворот блокировка) | 1 |
| 65 | 4175809 | Выключатель тумблер | 1 |
| 66 | 4042098 | Колпачок | 1 |
| 67 | 9062123 | Блок управление | 1 |
| 69 | M430610 | Винт | 4 |
| 70 | A590906 | Пружинная шайба | 4 |
| 71 | 4177660 | Зажим | 4 |
| 72 | 4175810 | Информационная табличка | 1 |
| 73 | 4182782 | Защитный кожух | 1 |
| 101 | 4152940 | Реле хоурметер | 1 |
| 102 | A590906 | Пружинная шайба | 2 |
| 103 | M430510 | Винт | 2 |
| 105 | 4038458 | Замок зажигания | 1 |
| 105A | 4507942 | Шпонка | 1 |
| 106 | 4123769 | Сигнал отопитель | 1 |
| 107 | J901025 | Болт | 6 |
| 108 | A590110 | Шайба | 6 |
| 109 | A590910 | Пружинная шайба | 6 |
| 111 | 9722981 | Блокировка поворот | 1 |
| 112 | 4143169 | Рукоятка | 1 |
| 113 | 9722916 | Рычаг | 1 |
| 114 | A590112 | Плоская шайба | 1 |
| 115 | 4022699 | Стопорный палец | 1 |
| 116 | 9722914 | Тяга | 1 |
| 117 | 4173704 | Кронштейн | 1 |
| 118 | A741640 | Палец | 1 |
| 119 | A590116 | Плоская шайба | 1 |
| 120 | 4022701 | Стопорный палец | 1 |
| 121 | A740616 | Палец | 1 |
| 122 | A590106 | Плоская шайба | 1 |
| 123 | 4022696 | Стопорный палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH083 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
