Гидроцилиндр стрелы (левый) — HITACHI UH083

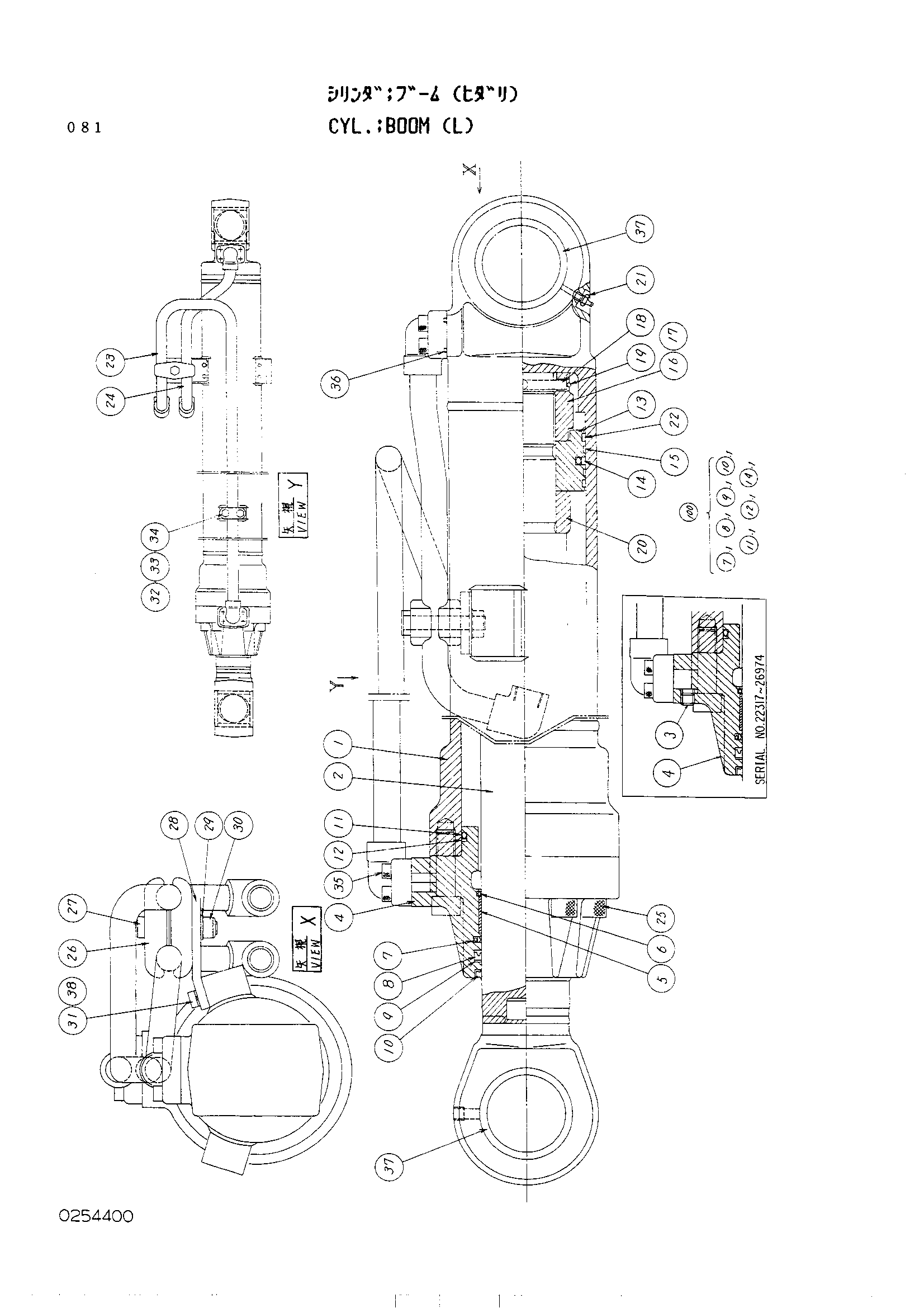

Заводская схема «Гидроцилиндр стрелы (левый)» для HITACHI UH083. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4166636 | Гидроцилиндр стрела (левый) | 1 | |
| 1 | 0254301 | Труба гидроцилиндра стрела | 1 |
| 2 | 0254302 | Шток поршня стрела | 1 |
| 3 | 94-2011 | Пробка | 1 |
| 4 | 0254303 замена: 0254314 | Головка гидроцилиндр стрела | 1 |
| 4 | 0254314 замена: 0254315 | Головка гидроцилиндра стрела | 1 |
| 4 | 0254315 замена: 0254315 | Головка гидроцилиндра стрела | 1 |
| 5 | 0237406 | Втулка | 1 |
| 6 | 0237407 | Кольцо | 1 |
| 7 | 4103704 | Кольцо | 1 |
| 8 | 0105301 | U-образная манжета | 1 |
| 9 | 0237419 | Опорное кольцо | 1 |
| 10 | 0237420 | Грязесъёмное кольцо | 1 |
| 11 | 4038304 | Уплотнительное кольцо | 1 |
| 12 | 0239804 | Опорное кольцо | 1 |
| 13 | 0254304 | Поршень | 1 |
| 14 | 0254305 | Уплотнительное кольцо | 1 |
| 15 | 0254306 | Кольцо | 2 |
| 16 | 0254307 | Гайка | 1 |
| 17 | 0237413 | Регулировочная шайба | 1 |
| 18 | 0237411 | Палец | 1 |
| 19 | 0237412 | Кольцо | 1 |
| 20 | 0254308 | Подшипник | 1 |
| 21 | 4009445 замена: J75481 | Штуцер | 1 |
| 22 | 0254309 | Кольцо | 2 |
| 23 | 0254401 | Трубка (стрела гидроцилиндр.) | 1 |
| 24 | 0254402 | Трубка (стрела гидроцилиндр.) | 1 |
| 25 | 0223716 | Болт с внутренним шестигранником | 8 |
| 26 | 0236915 | Держатель | 2 |
| 27 | 0254312 | Болт | 1 |
| 28 | 0254313 | Пластина | 1 |
| 29 | 0236917 | Шайба | 1 |
| 30 | 0236918 | Гайка | 1 |
| 31 | 0236913 | Болт | 2 |
| 32 | A590910 | Пружинная шайба | 2 |
| 33 | 0242610 | Держатель | 1 |
| 34 | 0242611 | Болт | 2 |
| 35 | 0158855 | Болт с внутренним шестигранником | 8 |
| 36 | 4506430 | Уплотнительное кольцо | 2 |
| 37 | 0208326 | Втулка пальца | 2 |
| 38 | 0236914 | Пружинная шайба | 2 |
| 100 | 4169353 | Комплект уплотнение (стрела) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH083 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
