Рычаг управления (4-рычаг тип) — HITACHI UH081

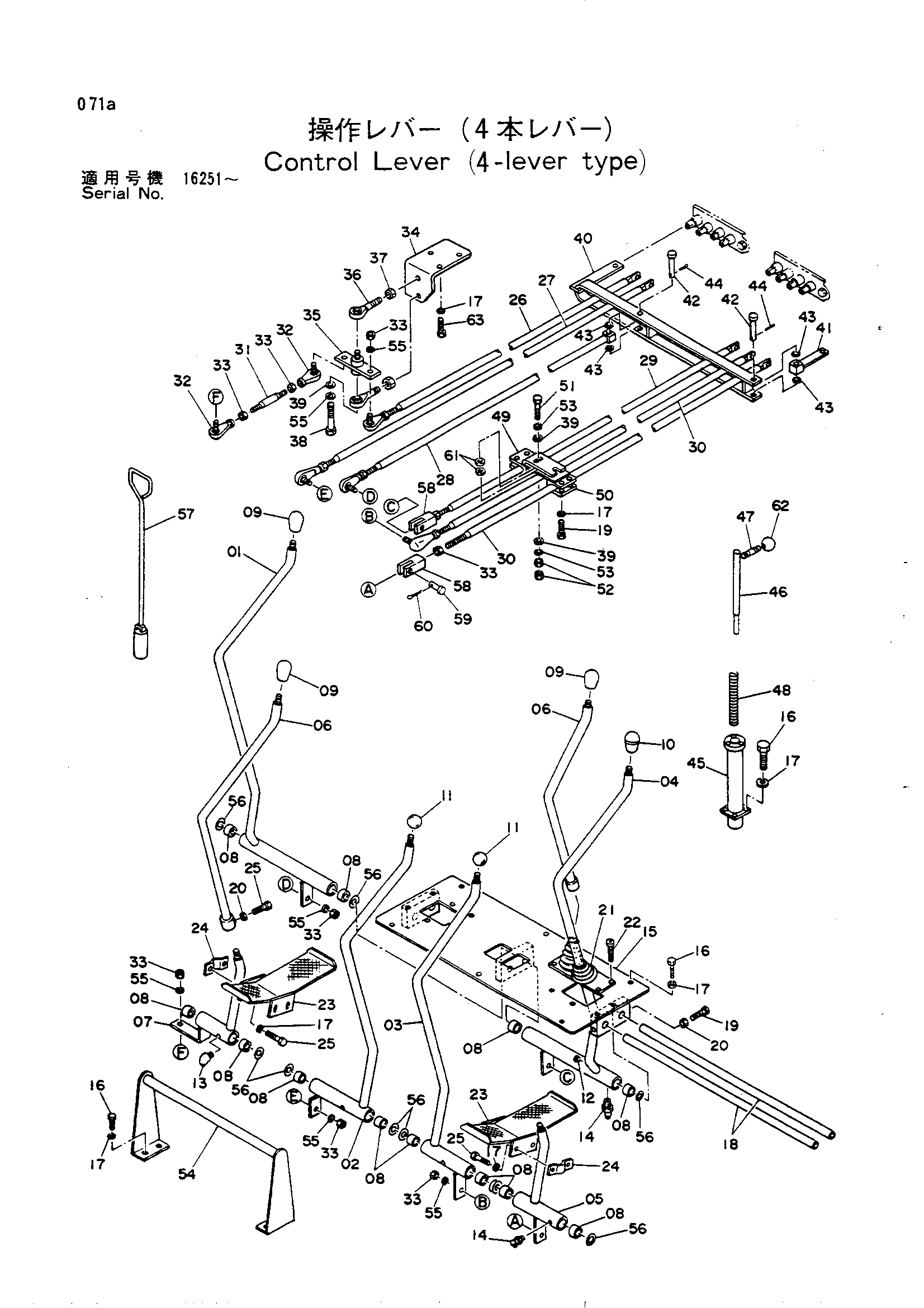

Заводская схема «Рычаг управления (4-рычаг тип)» для HITACHI UH081. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7011343	Рычаг	1
02	7010885	Рычаг	1
03	7010886	Рычаг	1
04	7010861	Рычаг	1
05	8023495	Рычаг	1
06	8022429	Рычаг	2
07	8023494	Рычаг	1
08	4063629	Подшипник неедле	12
09	4117704	Рукоятка	3
10	4117703	Рукоятка	1
11	4117705	Рукоятка	2
12	487081	Резиновая втулка	1
13	J75581	Штуцер	1
14	J75481	Штуцер	5
15	7009810	Кронштейн	1
16	M111020	Болт	14
17	A590910	Пружинная шайба	25
18	4068292	Палец	2
19	M111032	Болт	10
20	M501008	Гайка	8
21	8015955	Защитный чехол	2
22	M430610	Винт	12
23	8008064	Педаль	2
24	4507563	Опора	2
25	M111025	Болт	6
26	4097176	Шток	1
27	4097173	Шток	1
28	8019039	Шток	1
29	4094099	Шток	1
30	4097174	Шток	2
31	4097177	Шток	1
32	4056020	Шарнир	8
33	M501210	Гайка	16
34	9712618	Кронштейн	1
35	9710583	Рычаг	1
36	4041959	Концевой шток	2
37	M501411	Гайка	2
38	M111236	Болт	1
39	A590112	Шайба	3
40	8016758	Тяга	1
41	9710171	Тяга	1
42	4071791	Палец	2
43	A590116	Шайба	4
44	A764022	Шплинт	2
45	8018818	Стойка	1
46	4109030	Шток	1
47	M411080	Болт шпилька	1
48	453531	Пружина	1
49	8017343	Рычаг	1
50	8021014	Рычаг	1
51	M200840	Болт	1
52	M500807	Гайка	2
53	A590108	Шайба	2
54	9712619 замена: 9716588	Подставка для ног	1
54	9716588	Подставка для ног	1
55	A590912	Пружинная шайба	9
56	4081592	Регулировочная шайба	30
57	9715341	Блокировка поворот	1
58	M981248	Концевой вилка	2
59	A741232	Палец	2
60	A764022	Шплинт	2
61	A590110	Шайба	2
62	499845	Рукоятка	1
63	M111025	Болт	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH081 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
