Масляный радиатор трубопроводы — HITACHI UH081

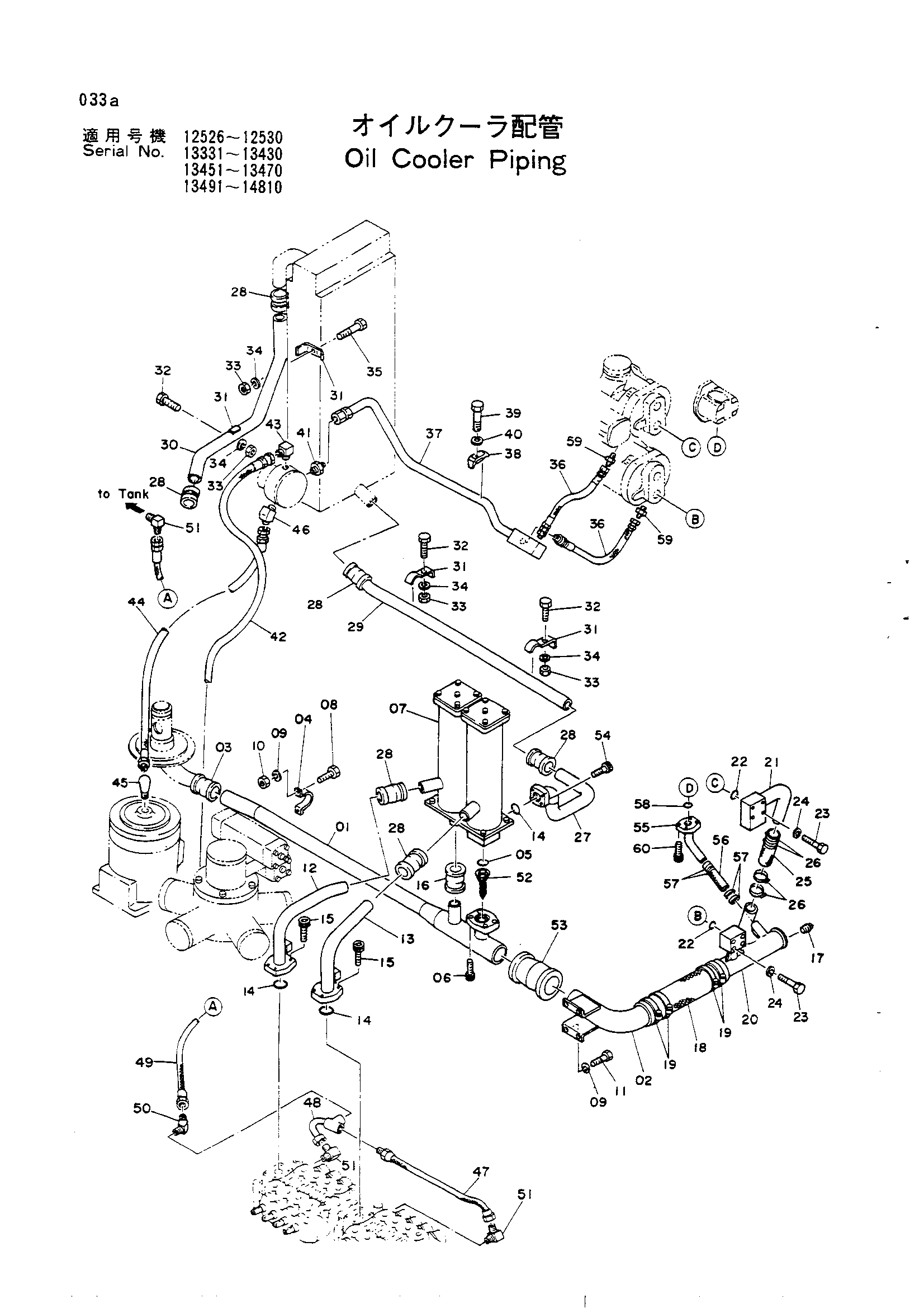

Заводская схема «Масляный радиатор трубопроводы» для HITACHI UH081. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7009229 | Всасывающая трубка | 1 |
| 02 | 8018771 | Всасывающая трубка | 1 |
| 03 | 4067833 | Муфта | 1 |
| 04 | 4053865 | Хомут трубки | 1 |
| 05 | A810060 | Уплотнительное кольцо | 1 |
| 06 | M351245 | Болт с внутренним шестигранником | 4 |
| 07 | 9035910 | Фильтр | 1 |
| 08 | M111025 | Болт | 2 |
| 09 | A590910 | Пружинная шайба | 6 |
| 10 | M501008 | Гайка | 2 |
| 11 | M111020 | Болт | 4 |
| 12 | 8018768 | Трубка | 1 |
| 13 | 8018767 | Трубка | 1 |
| 14 | A810040 | Уплотнительное кольцо | 3 |
| 15 | M341036 | Болт с внутренним шестигранником | 8 |
| 16 | 4067834 | Муфта | 1 |
| 17 | 94-2026 | Пробка | 1 |
| 18 | 4085066 | Резиновый шланг | 1 |
| 19 | 4503469 | Хомут шланга | 4 |
| 20 | 7009230 | Всасывающая трубка | 1 |
| 21 | 8017328 | Всасывающая трубка | 1 |
| 22 | A810045 | Уплотнительное кольцо | 2 |
| 23 | M211280 | Болт | 8 |
| 24 | A590912 | Пружинная шайба | 8 |
| 25 | 4033341 | Шланг | 1 |
| 26 | 4504198 | Зажим шланг | 4 |
| 27 | 8018770 | Трубка | 1 |
| 28 | 4069801 | Муфта | 6 |
| 29 | 3014314 | Трубка | 1 |
| 30 | 3015832 | Трубка | 1 |
| 31 | 4053698 | Хомут | 4 |
| 32 | M111263 | Болт | 3 |
| 33 | M501210 | Гайка | 4 |
| 34 | A590912 | Пружинная шайба | 4 |
| 35 | M111271 | Болт | 1 |
| 36 | 4108926 | Шланг | 2 |
| 37 | 8018766 | Трубка | 1 |
| 38 | 4053595 | Хомут | 1 |
| 39 | M111250 | Болт | 1 |
| 40 | A590912 | Пружинная шайба | 1 |
| 41 | 94-1304 | Адаптер | 1 |
| 42 | 4054548 | Резиновый шланг | 1 |
| 43 | 94-1403 | Угловой штуцер | 1 |
| 44 | 4036657 | Резиновый шланг | 1 |
| 45 | 94-0649 | Угловой штуцер | 1 |
| 46 | 94-1504 | Угловой штуцер | 1 |
| 47 | 4055102 | Шланг | 1 |
| 48 | 8012958 | Трубка дренажный | 1 |
| 49 | 4055238 | Шланг | 1 |
| 50 | 94-1301 | Адаптер | 1 |
| 51 | 94-1401 | Угловой штуцер | 3 |
| 52 | 4108923 | Клапан | 1 |
| 53 | 4071215 | Муфта | 1 |
| 54 | M351036 | Болт с внутренним шестигранником | 4 |
| 55 | 8018769 | Трубка | 1 |
| 56 | 4033338 | Резиновый шланг | 1 |
| 57 | 4505243 | Хомут шланга | 4 |
| 58 | A811035 | Уплотнительное кольцо | 1 |
| 59 | 4100970 | Адаптер | 2 |
| 60 | 4057125 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH081 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
