Грейфер ковш — HITACHI UH081

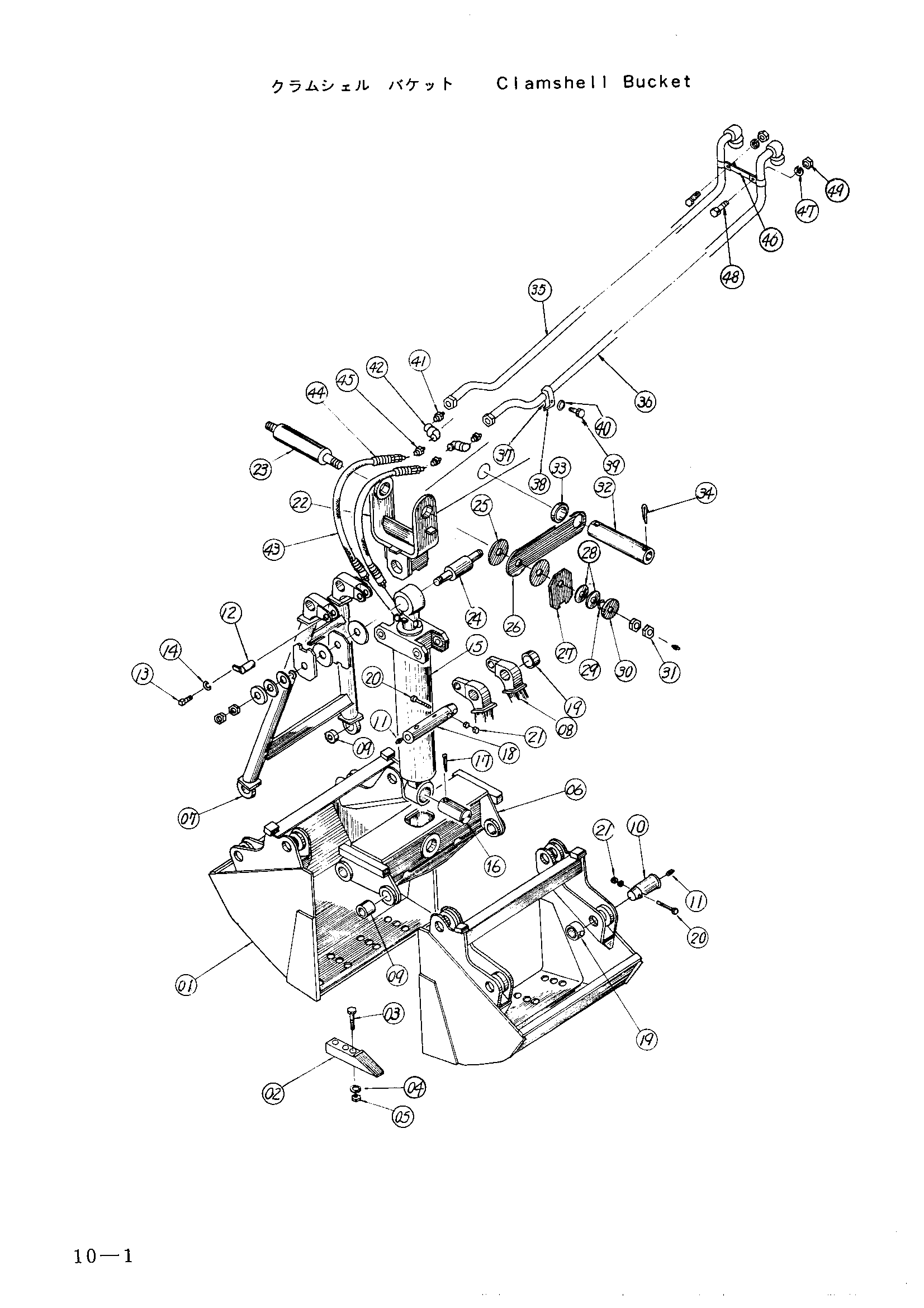

Заводская схема «Грейфер ковш» для HITACHI UH081. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6000928 | Схелл | 2 |
| 02 | 452632 | Зуб | 8 |
| 03 | M122280 | Болт | 24 |
| 04 | A590922 | Пружинная шайба | 24 |
| 05 | M512218 | Гайка | 24 |
| 06 | 7001921 | Рама | 1 |
| 07 | 7000092 | Стойка | 1 |
| 08 | 7000109 | Стойка | 1 |
| 09 | 443976 | Втулка | 8 |
| 10 | 316694 | Палец | 8 |
| 11 | J75481 | Штуцер | 12 |
| 12 | 995286 | Палец | 2 |
| 13 | M111022 | Болт | 2 |
| 14 | A590910 | Пружинная шайба | 2 |
| 15 | 2007993 | Гидроцилиндр | 1 |
| 16 | 492637 | Вал | 1 |
| 17 | A768000 | Шплинт | 1 |
| 18 | 3500195 | Палец | 2 |
| 19 | 437303 | Ограничитель | 10 |
| 20 | M111290 | Болт | 10 |
| 21 | M501210 | Гайка | 20 |
| 22 | 7008248 | Тяга | 1 |
| 23 | 3017076 | Палец E | 1 |
| 24 | 325893 | Палец F | 1 |
| 25 | 492640 | Диск | 8 |
| 26 | 3017077 | Рычаг A | 2 |
| 27 | 492642 | Рычаг | 6 |
| 28 | 492643 | Пружина диск | 8 |
| 29 | 492644 | Проставка | 4 |
| 30 | 492645 | Сиденье | 4 |
| 31 | M513629 | Гайка | 8 |
| 32 | 4098715 | Трубка | 1 |
| 33 | 4098711 | Проставка | 2 |
| 34 | A768000 | Шплинт | 2 |
| 35 | 8016702 | Трубка(правый) | 1 |
| 36 | 8016703 | Трубка(левый) | 1 |
| 37 | 4053859 | Седло винта | 4 |
| 38 | 4053595 | Хомут трубки | 4 |
| 39 | A590912 | Пружинная шайба | 4 |
| 40 | M111250 | Болт | 4 |
| 41 | 94-1704 | Адаптер | 2 |
| 42 | 4055907 | Соединение свивел | 2 |
| 43 | 4055057 | Шланг | 2 |
| 44 | 4053610 | Защитный кожух | 2 |
| 45 | 94-1304 | Адаптер | 2 |
| 46 | 4070806 | Пластина | 1 |
| 47 | A590910 | Пружинная шайба | 2 |
| 48 | M111022 | Болт | 2 |
| 49 | M501210 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH081 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
