Гидроцилиндр ковша — HITACHI UH081

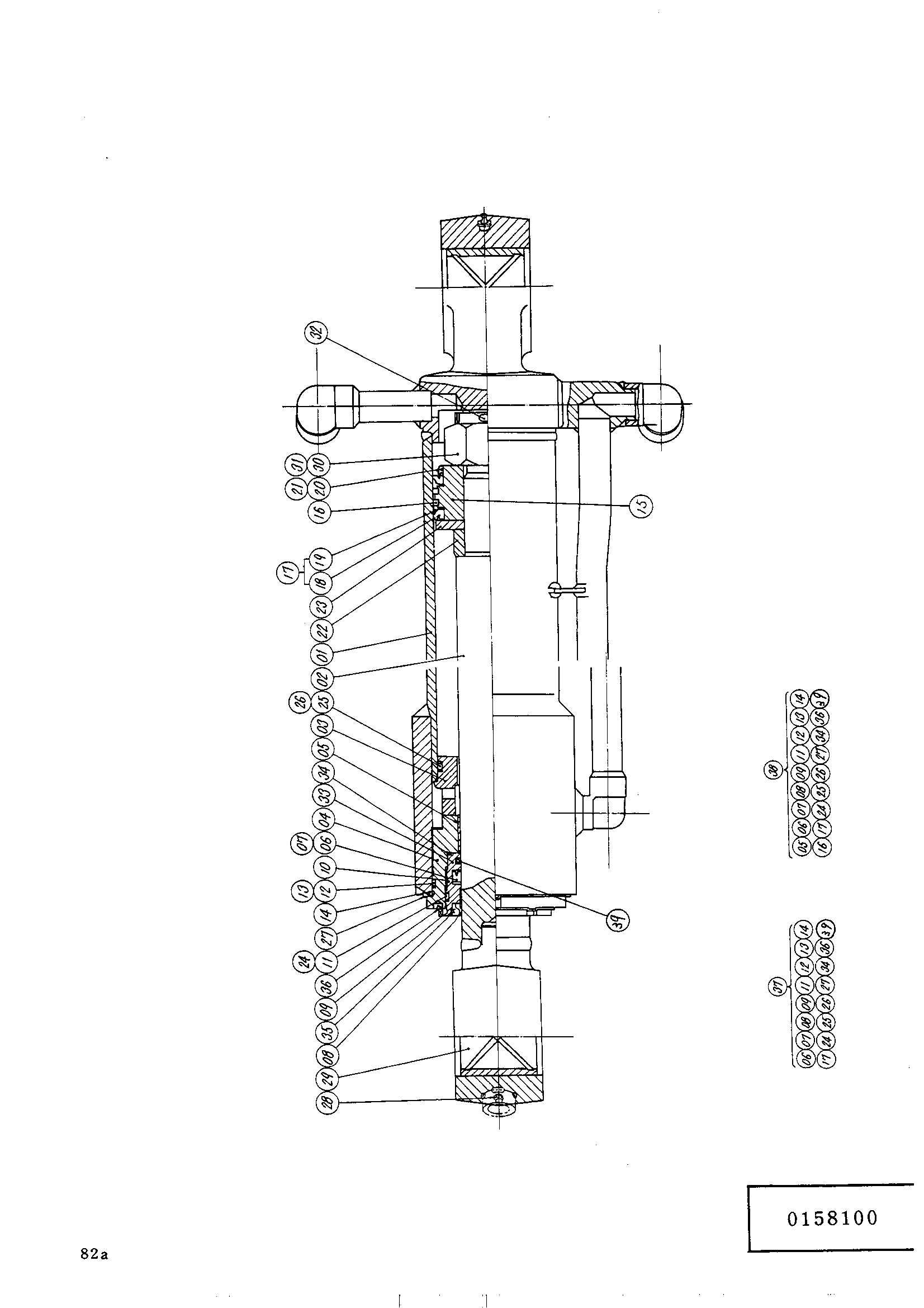

Заводская схема «Гидроцилиндр ковша» для HITACHI UH081. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3020013 | Гидроцилиндр ковша | 1 | |
| 01 | 0143201 | Труба гидроцилиндра | 1 |
| 02 | 0140402 | Шток поршня | 1 |
| 03 | 0140403 | Проставка | 1 |
| 04 | 0143202 | Головка гидроцилиндра | 1 |
| 05 | 4009429 | Втулка | 1 |
| 06 | 0127710 | U-образная манжета | 1 |
| 07 | 4509747 | Опорное кольцо | 1 |
| 08 | 4103699 | Грязесъёмное кольцо | 1 |
| 09 | 4103701 | Уплотнительное кольцо | 1 |
| 10 | 0143203 | Держатель | 1 |
| 11 | 4070046 | Уплотнительное кольцо | 1 |
| 12 | 4034653 | Уплотнительное кольцо | 1 |
| 13 | 4034645 | Опорное кольцо | 1 |
| 14 | 4049568 | Уплотнительное кольцо | 1 |
| 15 | 0140406 | Поршень | 1 |
| 16 | 4504586 | Поршневое кольцо | 2 |
| 17 | 4092193 | U-образная манжета | 2 |
| 18 | 0140806 | U-образная манжета | 1 |
| 19 | 0140807 | Хеел | 1 |
| 20 | 996170 | Держатель | 1 |
| 21 | 4510850 | Ограничитель | 1 |
| 22 | 0140407 | Кольцо амортизатор | 1 |
| 23 | 0140408 | Держатель | 1 |
| 24 | 4510878 | Опорное кольцо | 1 |
| 25 | 4068632 | Уплотнительное кольцо | 1 |
| 26 | 4068627 | Опорное кольцо | 2 |
| 27 | 4000038 | Стопорная шайба | 1 |
| 28 | J75481 | Штуцер | 2 |
| 29 | 0140808 | Втулка | 2 |
| 30 | 4510852 | Регулировочная шайба | 1 |
| 31 | 4510851 | Корончатая гайка | 1 |
| 32 | 4510853 | Шплинт | 1 |
| 33 | 0158101 | Держатель | 1 |
| 34 | 4104135 | Уплотнительное кольцо | 1 |
| 35 | 0143205 | Кольцо ограничитель | 1 |
| 36 | 0143206 | Стопорная шайба | 1 |
| 37 | 4117743 | Комплект уплотнений | 1 |
| 38 | 4117744 | Комплект гидроцилиндр | 1 |
| 39 | 0158102 | Кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH081 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
