Ходовой трансмиссия (LC гусеница) — HITACHI UH081

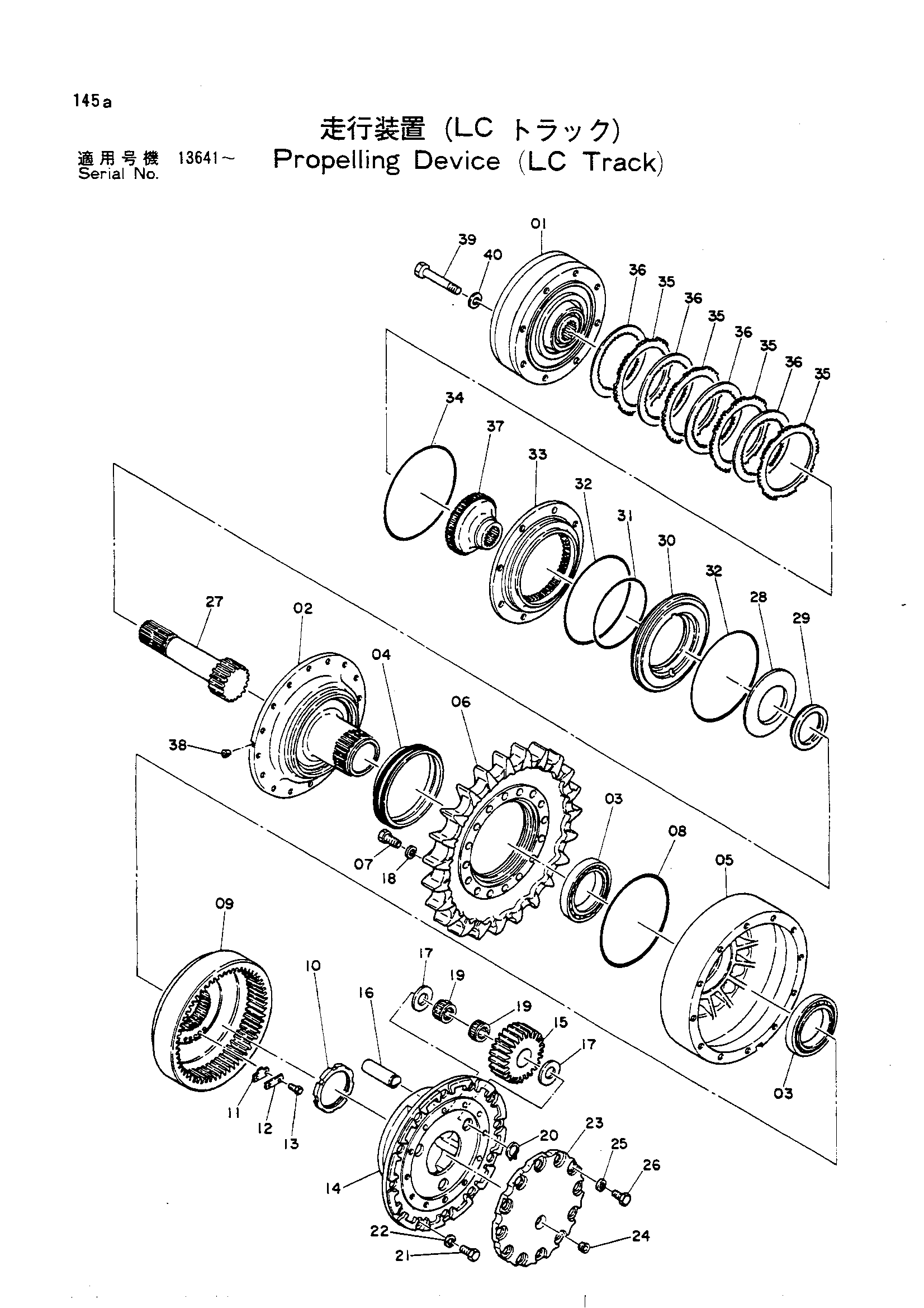

Заводская схема «Ходовой трансмиссия (LC гусеница)» для HITACHI UH081. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9035243	Ходовой устройство в сборе (правый)	1
	9035244	Ходовой устройство в сборе (левый)	1
01	9023221	Гидромотор	1
02	1003006	Корпус	1
03	4050914	Подшипник	2
04	4514259	Комплект уплотнений	1
05	1003422	Барабан	1
06	1004114	Звёздочка	1
07	M222056	Болт	16
08	4036314	Уплотнительное кольцо	1
09	2006373	Коронная шестерня	1
10	3012944	Гайка	1
11	4081027	Пластина	1
12	4081026	Стопорная пластина	1
13	M111225	Болт	2
14	1004184	Водило	1
15	3009310	Планетарная шестерня	3
16	4061157	Палец	3
16	4061157	Палец	3
16	4127330	Палец	3
17	4056274	Упорная пластина	6
18	A590920	Пружинная шайба	16
19	4061156	Подшипник неедле	6
20	4036313	Стопорное кольцо	3
21	M221645	Болт	12
22	A590916	Пружинная шайба	12
23	2011859 замена: 4127330	Крышка	1
23	2011859 замена: 2015309	Крышка	1
23	2015309	Крышка	1
24	94-2015	Пробка	1
25	4065034	Уплотнительная шайба	12
26	M211228	Болт	12
27	2010233	Вал пропел	1
28	2005527	Диск пружина	1
29	4055555	Проставка	1
30	3004784	Поршень	1
31	3014552	Д-ринг	1
32	4509574	Уплотнительное кольцо	2
33	2004870	Картридж	1
34	4050747	Уплотнительное кольцо	1
35	3501288	Пластина	4
36	3502034	Пластина фрикционный	4
37	2003319	HUB	1
38	4504507	Пробка	1
39	4510577	Болт	6
40	4018545	Плоская шайба	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH081 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
