Каталог запчастей HITACHI
Отопитель — HITACHI UH081

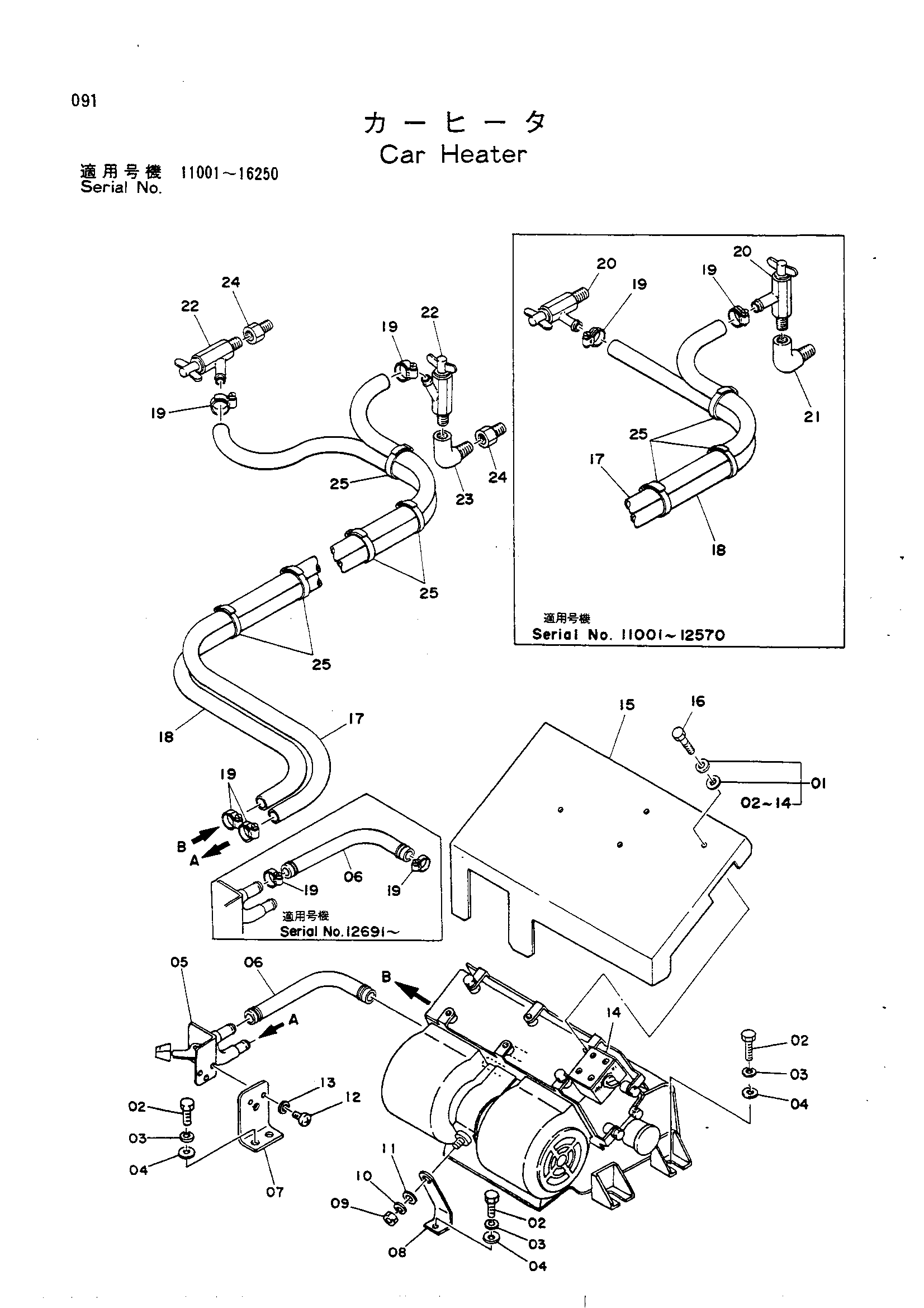

Заводская схема «Отопитель» для HITACHI UH081. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4078815 | Отопитель | 1 |
| 02 | M111020 | Болт | 7 |
| 03 | A590910 | Пружинная шайба | 7 |
| 04 | A590110 | Шайба | 7 |
| 05 | 4080633 | Кран | 1 |
| 05 | 4115856 | Кран | 1 |
| 06 | 4080634 замена: 4507228 | Шланг | 1 |
| 06 | 4080634 замена: 4113054 | Шланг | 1 |
| 06 | 4113054 | Шланг | 1 |
| 06 | 4115857 | Шланг | 1 |
| 07 | 4080635 | Кронштейн | 1 |
| 07 | 4115858 | Кронштейн | 1 |
| 08 | 4080636 | Кронштейн | 1 |
| 09 | M500807 | Гайка | 1 |
| 10 | A590908 | Пружинная шайба | 1 |
| 11 | A590108 | Шайба | 1 |
| 12 | M430510 | Винт | 3 |
| 13 | A590905 | Пружинная шайба | 3 |
| 14 | 4080638 | Выключатель | 1 |
| 15 | 7007896 | Крышка | 1 |
| 16 | M200625 | Болт | 4 |
| 17 | 4098445 | Шланг | 1 |
| 18 | 4512540 | Шланг | 1 |
| 19 | 4507228 | Зажим шланг | 4 |
| 19 | 4507228 | Зажим шланг | 6 |
| 20 | 4512542 замена: 94-0631 | Кран | 2 |
| 20 | 4512542 замена: 94-1602 | Кран | 2 |
| 20 | 4512542 замена: 4508050 | Кран | 2 |
| 21 | 94-0632 | Угловой штуцер: S | 1 |
| 22 | 4508050 | Кран | 2 |
| 23 | 94-0631 | Угловой штуцер | 1 |
| 24 | 94-1602 | Переходник | 2 |
| 25 | 4055312 | Зажим | 8 |
| 25 | 4055312 | Зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH081 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
